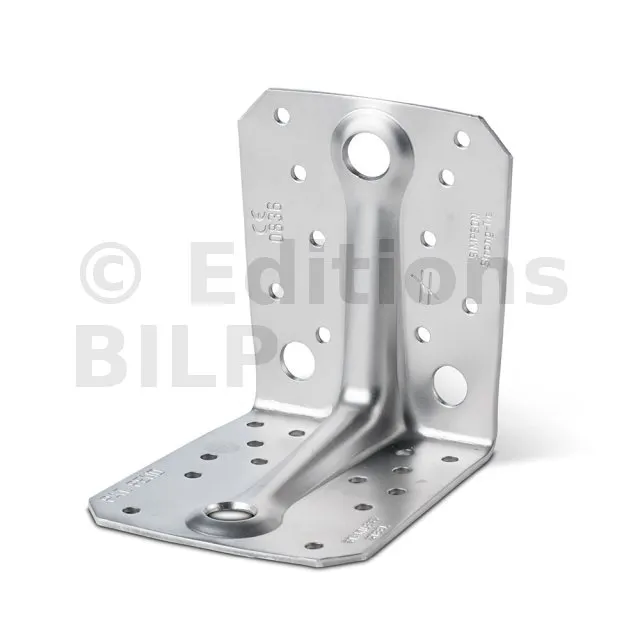

Équerre structurelle - INOX A4 - Réf. ABR9020S

EN STOCK
Expédition immédiate disponible pour 17 unité(s).
5€27
  HT  / équerre
(6.32 € TTC)

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    ABR9020S
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    Inox 316 suivant NF EN 10088-2 (Numéro : 1.4401
  • Marque
    SIMPSON Strong-Tie
  • Perçages Aile B
    10Ø5, 1Ø13
  • Code EAN
    5701953800956
  • Perçages Aile A
    10Ø5, 1Ø11
  • Fixation BOIS/BOIS - clouage total
    Aile A : 8, Aile B : 10 - type : Pointes annelées inox CNA Ø4.0x35S ou CNA Ø4.0x50S ou Vis inox CSA Ø5.0x35S ou CSA Ø5.0x40S
  • Fixation BOIS/BOIS - clouage partiel
    Aile A : 4, Aile B : 6 - type : Pointes annelées inox CNA Ø4.0x35S ou CNA Ø4.0x50S ou Vis inox CSA Ø5.0x35S ou CSA Ø5.0x40S
  • Largeur
    65mm

Équerre structurelle - Inox A4 (9020S, 10525S)

Les équerres de structure inox ABR9020S et ABR10525S peuvent être utilisées dans le cas de structures bois avec des charges élevées. Ces équerres, en acier inoxydable, sont préconisées pour des ambiances agressives.

Caractéristiques

Matière

  • Inox 316 (1.4401) suivant NF EN 10088-2,
  • Épaisseur : 2,5 mm.

Avantages

  • Renfort central permettant une grande résistance aux charges élevées,
  • Adaptées aux ambiances agressives,
  • Grande variété d’utilisations.

Applications

Support

  • Porteur : béton, bois massif, bois composite, bois lamellé-collé
  • Porté : bois massif, bois composite, bois lamellé-collé

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses de bardage, montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres...

Dimensions


Vérification de l’emboitement des profilés d’angle avec les solins
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C Ep. Ø5 Ø11 Ø14 Ø5 Ø13 Ø14
ABR9020S 88 88 65 2 10 1 - 10 1 -
ABR10525S 105 105 90 2.5 10 2 1 14 - 1

Valeurs Caractéristiques - Bois sur bois - Clouage total

Vérification de l’emboitement des profilés d’angle avec les solins
Étanchéification des joints avec du silicone
RéférencesValeurs Caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Connexion bois sur bois - 2 équerres - Clouage total [kN]
Aile A Aile B R1,k R2,k = R3,k R4,k = R5,k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
ABR9020S 8 10 9.7 10.8 12.9 14.9 9.4 10.3 11.7 13 4.6 /kmod^0,7 4.9 /kmod^0,7 5.8 /kmod^0,6
ABR10525S 10 14 12.7 17.2 23.3 29.5 10.7 12.2 15.9 19.7 10.6/kmod^0,2 11.5 /kmod^0,4 13.1/kmod^0,8

R4/5 avec b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Bois sur bois - Clouage partiel

Vérification de l’emboitement des profilés d’angle avec les solins
Étanchéification des joints avec du silicone
RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel [kN]
Aile A Aile B R1,k R2,k = R3,k R4,k = R5,k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
ABR9020S 4 6 4.9 5.9 9.8 5.9 6.4 8.1 4.6 /kmod^0,6 4.8 /kmod^0,7 5.8/kmod^0.6
ABR10525S 6 6 4.8 5.7 9.5 9.7 10.6 14.3 consulter l’ETA-06/0106

R4/5 avec b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total

Vérification de l’emboitement des profilés d’angle avec les solins
Étanchéification des joints avec du silicone
RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1,k R2,k = R3,k R4,k = R5,k
Qté Qté CNA4.0x35 CNA4.0x60 CNA4.0x35 CNA4.0x60 CNA4.0x35 CNA4.0x60
ABR9020S 8 10 9.7 14.9 9.4 13 4.9 6.2
ABR10525S 10 14 12.7 29.5 10.7 19.7 10.8 14.3

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel

Vérification de l’emboitement des profilés d’angle avec les solins
Étanchéification des joints avec du silicone
RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1,k R2,k = R3,k R4,k = R5,k
Qté Qté CNA4.0x35 CNA4.0x60 CNA4.0x35 CNA4.0x60 CNA4.0x35 CNA4.0x60
ABR9020S 4 6 4.9 9.8 5.9 6.4 4.9 6.2
ABR10525S 6 6 4.8 9.5 9.7 10.6 - -

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
