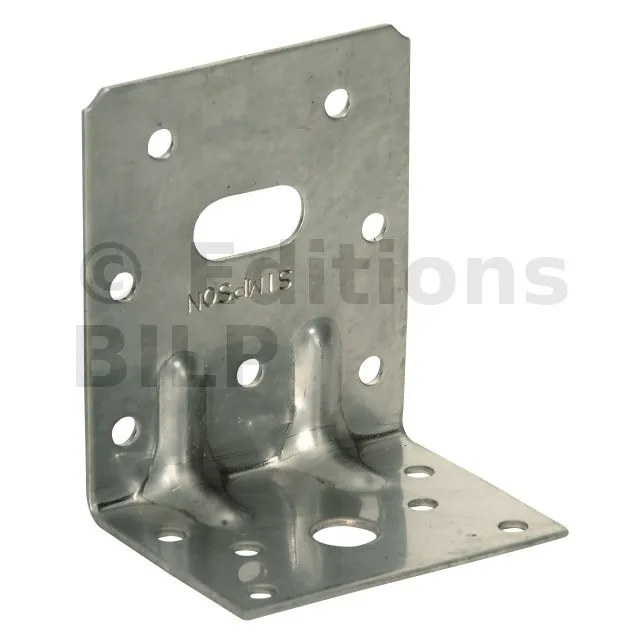

Équerre structurelle - INOX A4 - Réf. E5IX/1.5/1122/11
L’équerre inox E5IX est préconisée pour une utilisation dans des ambiances agressives.
-
RéférenceE5IX/1.5/1122/11
-
Epaisseur1.5mm
-
Fabricationfrançaise
-
MatériauAcier inoxydable A4
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B7Ø5 - 1Ø11x22
-
Perçages Aile C6Ø5 - 1Ø11
-
Code EAN3523140223094
-
Largeur65mm
Caractéristiques :
Matière
- Acier inoxydable A4 suivant NF EN 10088,
- Épaisseur : 1,5 mm.
Avantages
- Adaptée aux ambiances agressives,
- Grande variété d’utilisations.
Applications
Support
- Porteur :bois massif, lamellé collé, béton...
- Porté :bois massif, lamellé collé, bois composite, fermes triangulées, profilés...
Domaines d’utilisation
- Fixation de fermettes.
- Lisses de bardage, montant de bardage.

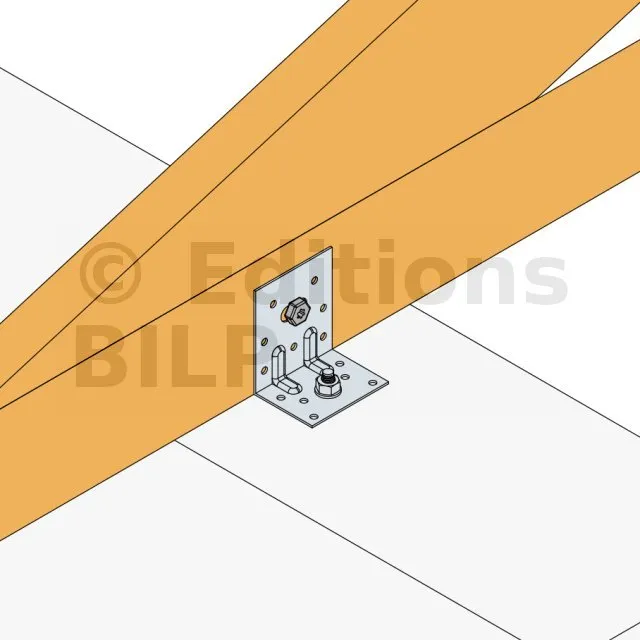

- Ancrage de chevrons.
- Consoles...

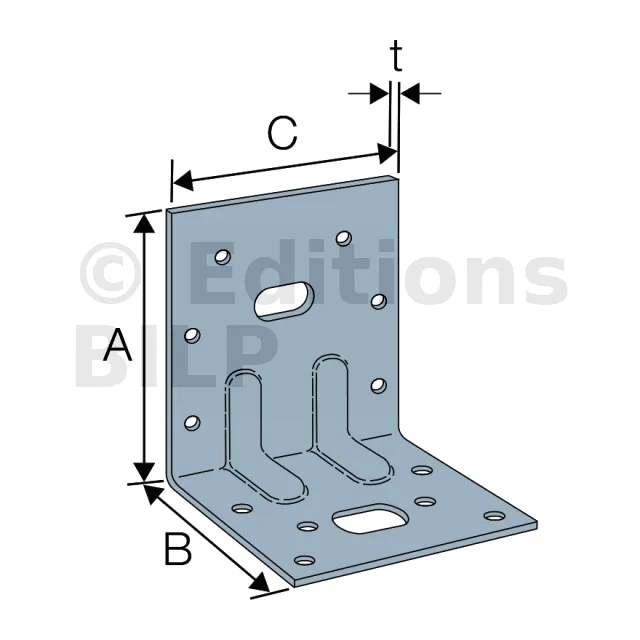

Dimensions et perçages
Références | Dimensions | Perçages Ailes A | Perçages Ailes B | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | t | 05 | 011x22 | 05 | 011 | ||||
E5IX/1,5/1122/11 | 76.5 | 49.5 | 65 | 1.5 | 7 | 1 | 6 | 1 |
Valeurs Caractéristiques
Références | Fixations | Valeurs Caractéristiques | ||||
---|---|---|---|---|---|---|
Nombre de pointes | Traction (F1) | Cisaillement (F2 = F3) | ||||
Aile B | Aile C | Ø4,0x35 | Ø4,0x50 | Ø4,0x35 | Ø4,0x50 | |
E5IX/1,5/1122/11 | 7 | 6 | 6.1 | 8.6 | 9.8 | 13 |
Valeurs Caractéristiques - Connexion bois sur support rigide - 2 équerres
Références | Valeurs Caractéristiques | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
quantité | type | quantité | type | CNAØ4,0x35 | CNAØ4,0x50 | CNAØ4,0x35 | CNAØ4,0x50 | |||||
E5IX/1,5/1122/11 | 7 | CNA | 1 | 010 | 6.6 | 6.6 | 5.8 | 8.6 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées inox PCRIX Ø4.0x50.
- Vis inox CSA-S.
- Boulons inox.
Sur support rigide :
Support béton :
- Cheville mécanique : goujon BOAXII M10-92/10A4.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
- Cheville mécanique : cheville FPNH 10-135/65 A4 A4.
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 A4 + tamis SH M16-130.
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,

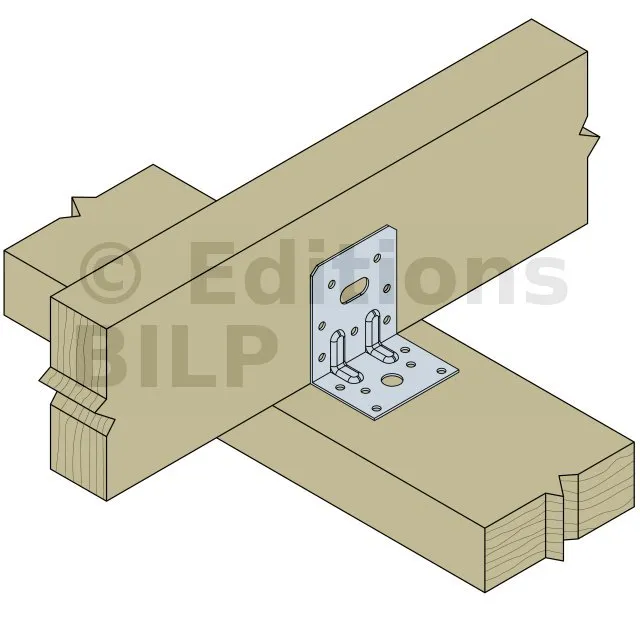

3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,

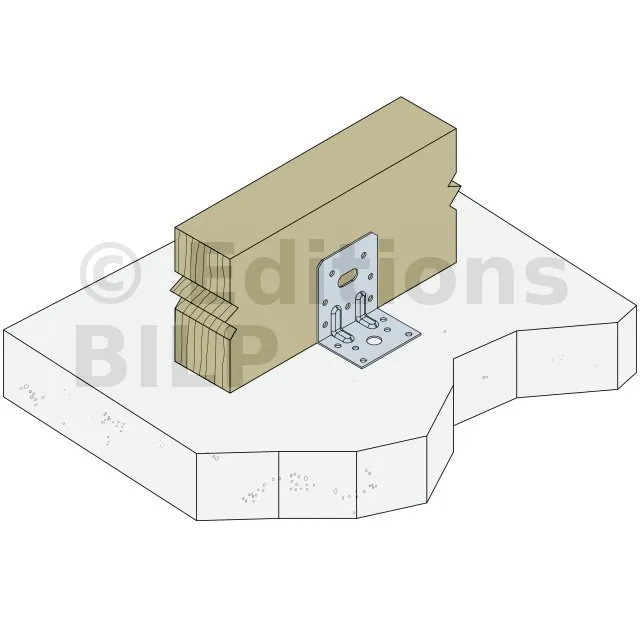

4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
