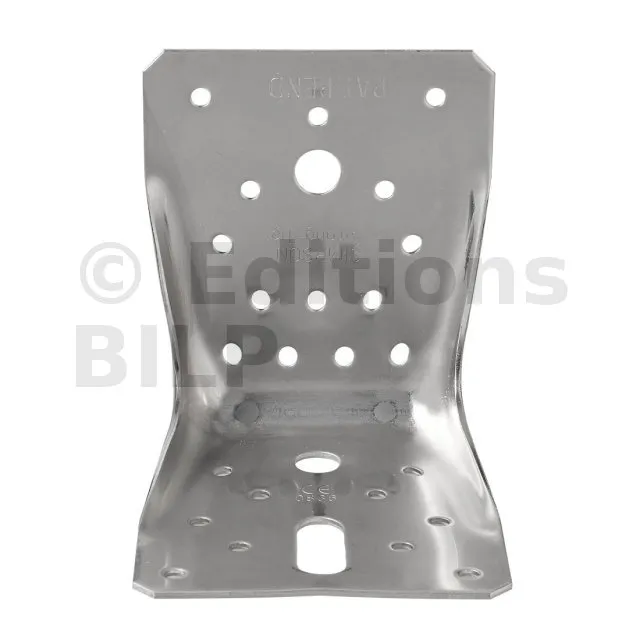

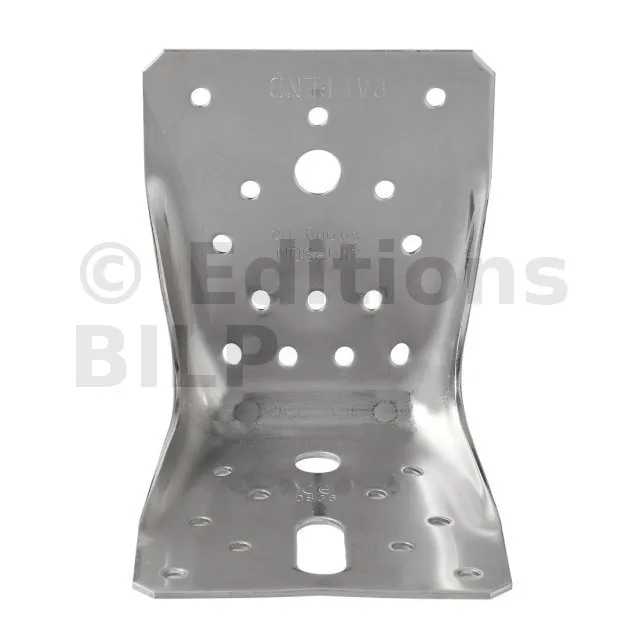

Équerre structurelle - INOX A4 - Réf. ABR100S
L’ABR100S est une équerre renforcée qui répond à des applications structurelles sur un support bois ou sur béton. Cette équerre est préconisée dans des ambiances agressives.
-
RéférenceABR100S
-
Epaisseur2mm
-
FabricationFrançaise
-
MatériauAcier inoxydable A4 suivant NF EN 10088
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B14Ø5 - 1Ø12
-
Code EAN3523140601427
-
Perçages Aile A10 Ø5 - 1 Ø12 - 1 Ø12x32
-
Largeur90mm
Caractéristiques
Matière
- Acier inoxydable A4 suivant NF EN 10088,
- Épaisseur : 2 mm.
Avantages
- Haute rigidité,
- Utilisation en atmosphère agressive,
- Grande polyvalence d’applications.
Applications
Support
- Porteur : bois massif, lamellé-collé, béton...
- Porté : bois massif, lamellé-collé, bois composite, fermes triangulées, profilés...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres...
Données techniques

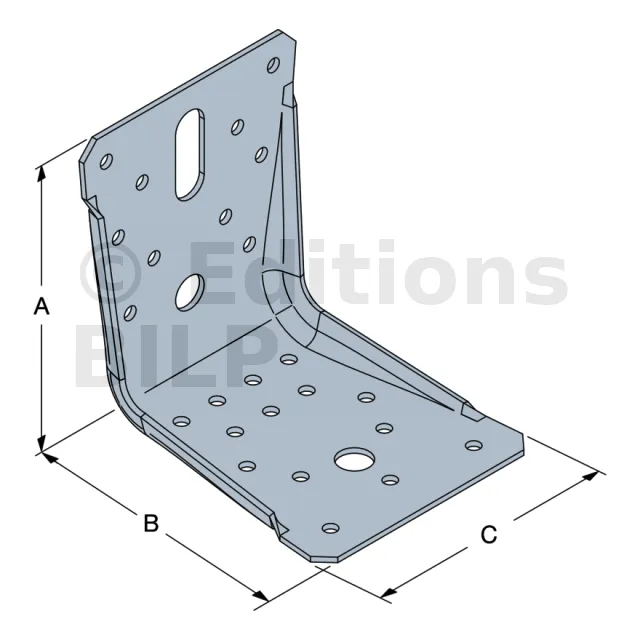

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | Ep. | Ø5 | Ø12 | Ø12x32 | Ø5 | Ø12 | |
ABR100S | 100 | 100 | 90 | 2 | 10 | 1 | 1 | 14 | 1 |

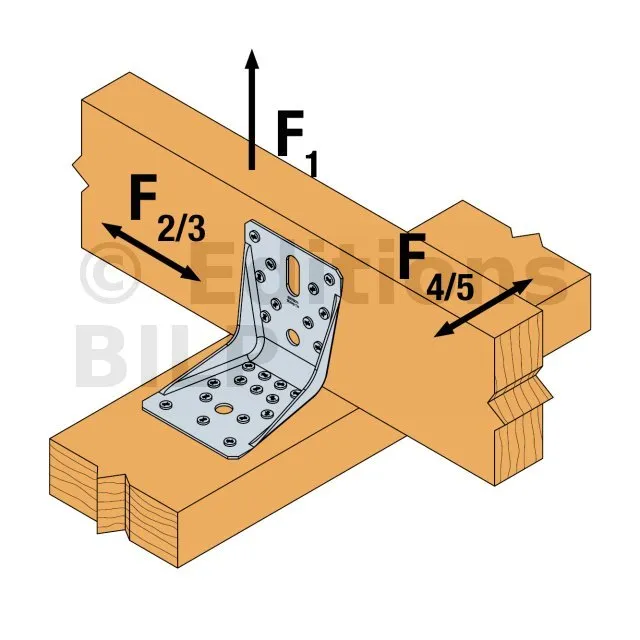

Valeurs Caractéristiques - Bois sur Bois - Clouage total
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k(1 | ||||||
Qté | Qté | CNA4.0x35S | CNA4.0x50S | CSA5.0x40S | CNA4.0x35S | CNA4.0x50S | CSA5.0x40S | CNA4.0x50S | CSA5.0x40S | |
ABR100S | 10 | 14 | 9.7 | 15.4 | min (25.6 ; 25.1/kmod) | 9.6 | 14.2 | 20.3 | 4.2 | 4.2 |
1) b = 75 mm ; e = 130 mm
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

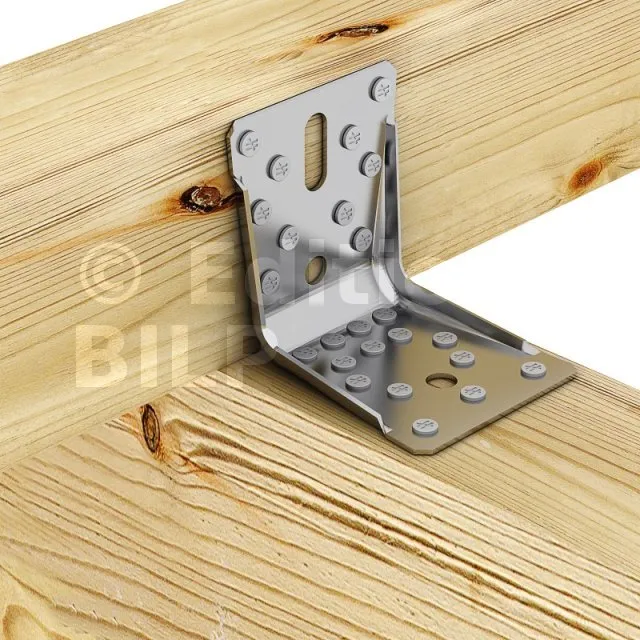

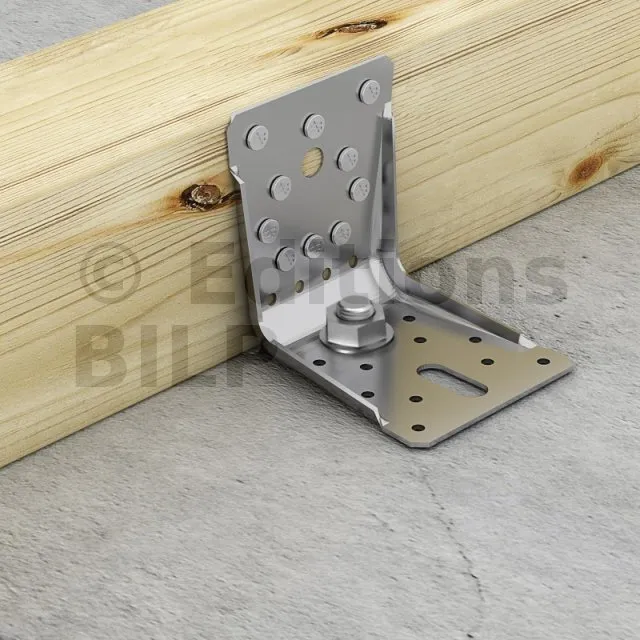

Valeurs Caractéristiques - Connexion Bois sur support rigide
Références | Valeurs caractéristiques - Connexion bois sur support rigide | ||||||||
---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | ||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k(1 | |||||
Qté | Type | Qté | Type | CNA4.0x35S | CNA4.0x50S | CNA4.0x35S | CNA4.0x50S | CNA4.0x50S | |
ABR100S | 1 | Ø10 | 10 | CNA* | 16.7 | min (26.6 ; 21.6/kmod) | 7.3 | 10.8 | 10.4 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
1) b = 75 mm ; e = 130 mm
Referez-vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées inox CNA-S Ø4.0 x 35 ou Ø4.0 x 50.
- Vis inox CSAØ5.0x35S ou CSAØ5.0x40S.
- Boulons inox.
Sur support rigide :
Support béton
- Cheville mécanique : goujon BOAXII M10-92/10 A4.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 A4.
Support maçonnerie creuse
- Cheville mécanique : cheville FPNH 10-135/65 A4 A4.
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 A4 + tamis SH M16-130.
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
