Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS - Pour l’EXTERIEUR - Revêtement ZPro
Le ZPRO® est un alliage innovant résistant à la corrosion, offrant une solution économique et durable pour les applications en extérieur.
Survolez les cases du tableau avec le curseur, pour obtenir plus d'informations sur les produits disponibles. Puis cliquez sur la case désirée pour ajouter un produit au panier.
Légendes : | |
---|---|
Produit non disponible | |
|
Bientôt disponible ! |
|
Profitez-en ! |
|
Produit disponible en expédition immédiate |
Largeur | ||||||
---|---|---|---|---|---|---|
55mm |
65mm |
90mm |
||||
Hauteur | ||||||
70mm |
|
|||||
88mm |
|
|||||
105mm |
|
Equerre renforcée - Pour l’EXTERIEUR - ZPRO
Equerres renforcées ABR-Z pour des connexions plus fiables et résistantes sur support bois et maçonnerie.
Caractéristiques
Matière
- Acier galvanisé S250GD + ZPro,
- Le revêtement ZPro correspond à une épaisseur de zinc d’environ 55 µm.
Avantages
- Usage en environnement extérieur,
- Reprise de charge en traction et cisaillement,
- Grande polyvalence d’utilisation...
Application
Support
- Porteur : bois,
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation
Les équerres ABR-Z conviennent pour un usage extérieur.

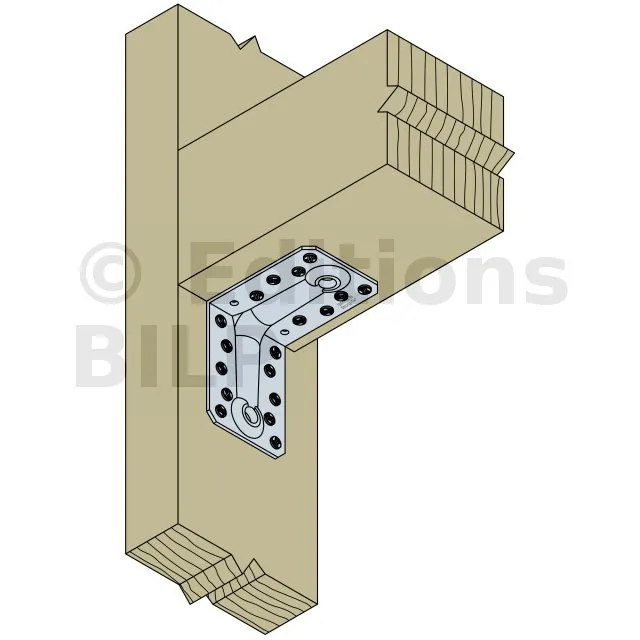

- Fixation de montants,
- Poteaux bois,
- Murs bois massifs,

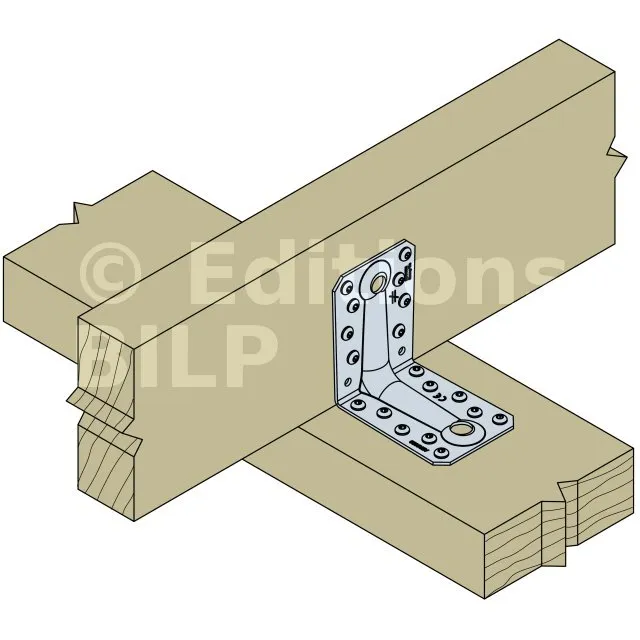

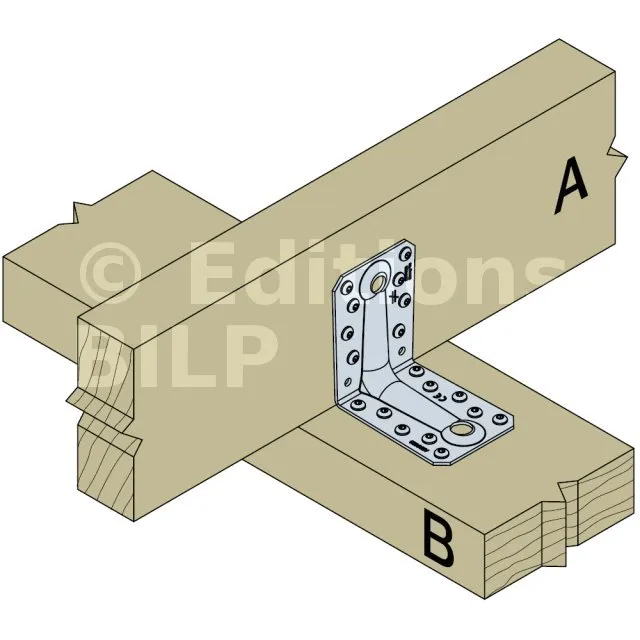

- Application poutre sur poutre...

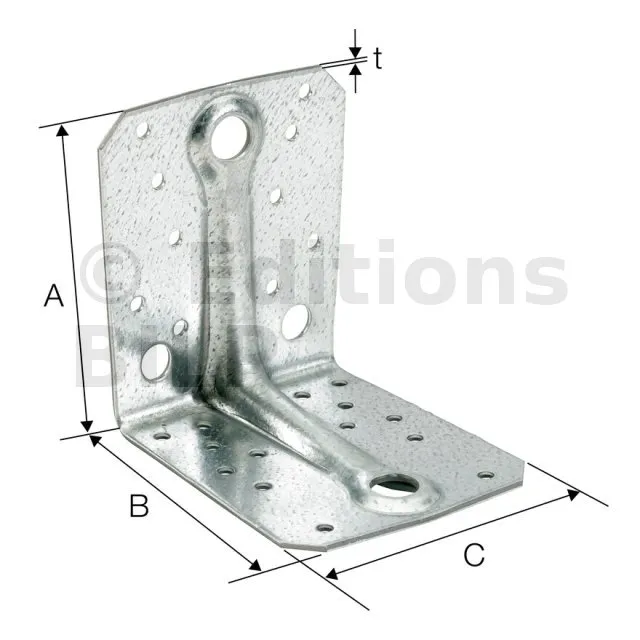

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø7 | Ø11 | Ø14 | Ø5 | Ø9 | Ø13 | Ø14 | |

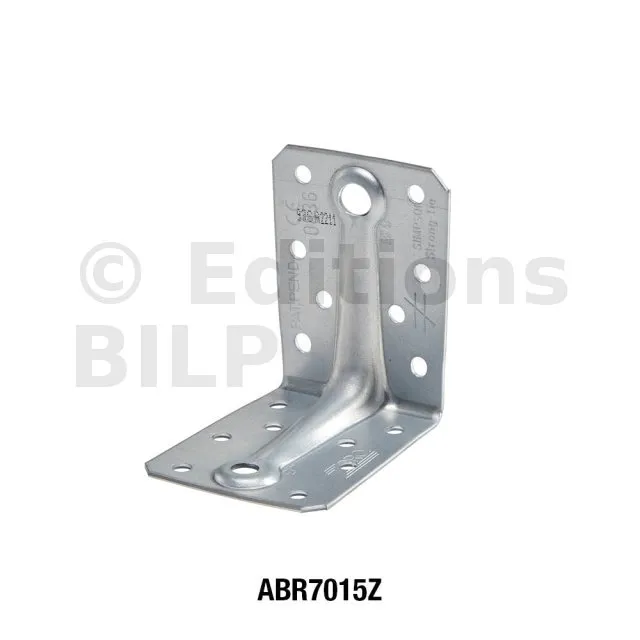

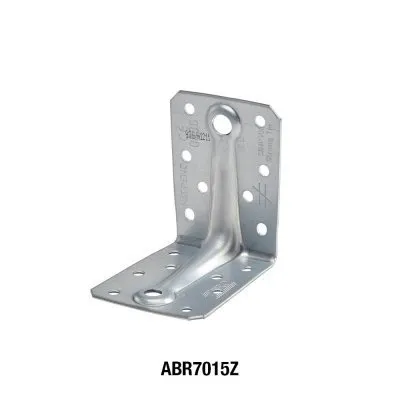

ABR7015Z | 70 | 70 | 55 | 1.5 | 8 | 1 | - | - | 8 | 1 | - | - |

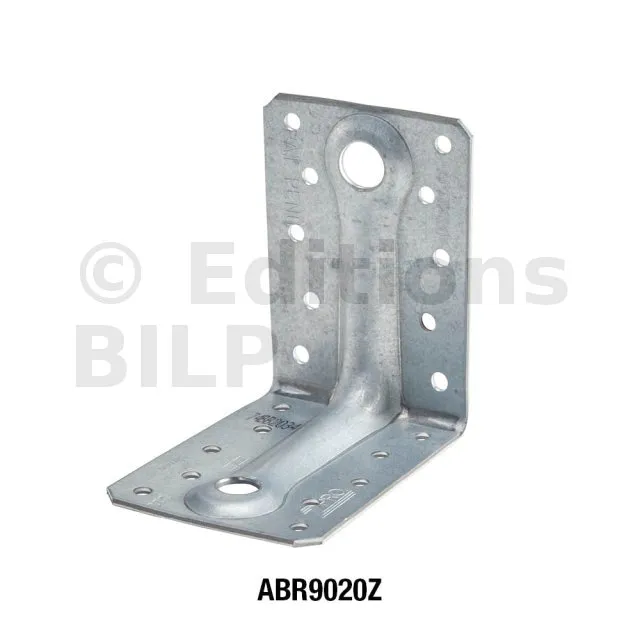

ABR9020Z | 88 | 88 | 65 | 2 | 10 | - | 1 | - | 10 | - | 1 | - |

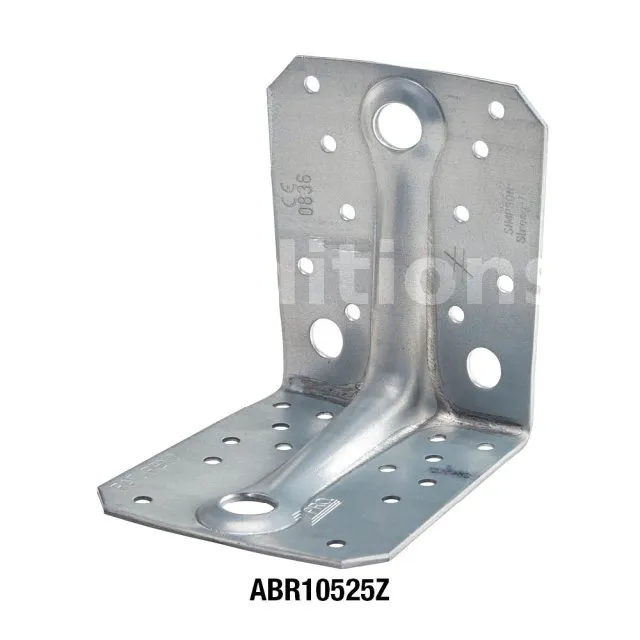

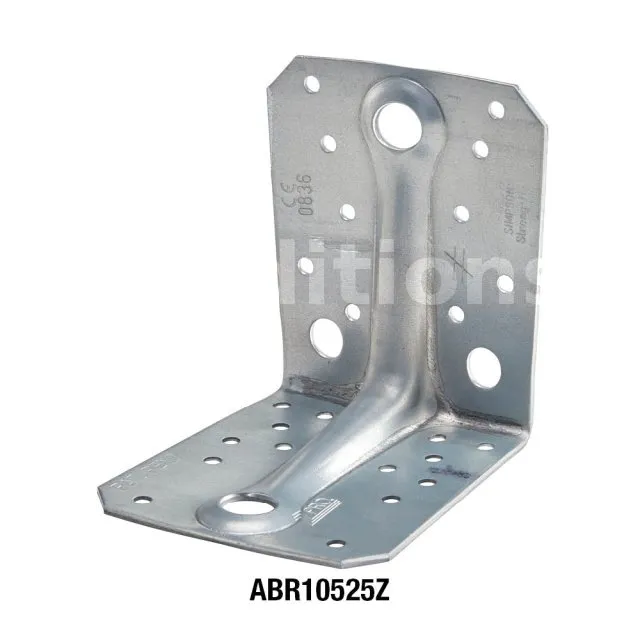

ABR10525Z | 105 | 105 | 90 | 2.5 | 10 | - | 2 | 1 | 14 | - | - | 1 |

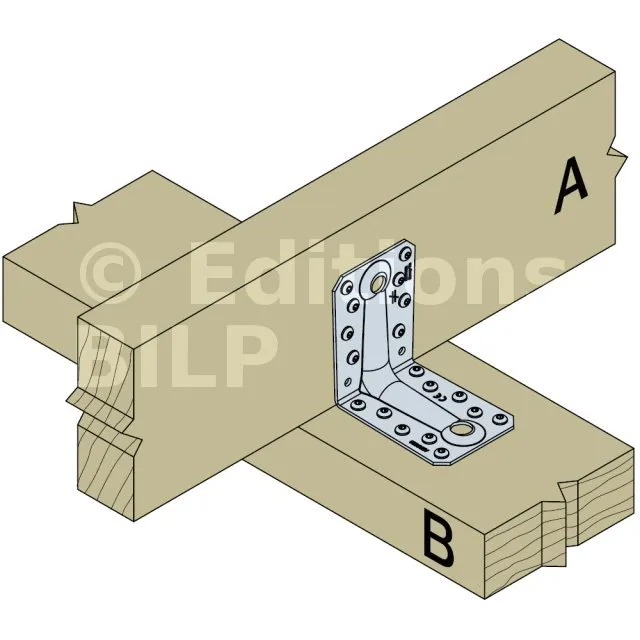

Valeurs caractéristiques - Bois sur bois - Clouage total
Références | Valeurs Caractéristiques - Bois sur bois - Clouage total | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | ||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
Qté | Qté | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | |
ABR7015Z | 6 | 8 | 5.2 | 6.1 | - | 6.7 | 7.3 | - | 4.2 /kmod^0,3 | 4.8 /kmod^0,3 | - |
ABR9020Z | 8 | 10 | 9.7 | 10.8 | 14.9 | 9.4 | 10.3 | 13 | 4.6 /kmod^0,7 | 4.9 /kmod^0,7 | 5.8 /kmod^0,6 |
ABR10525Z | 10 | 14 | 12.7 | 17.2 | 29.5 | 10.7 | 12.2 | 19.7 | 10.6/kmod^0,2 | 11.5 /kmod^0,4 | 13.1 /kmod^0,8 |
R4/5 avec b = 75 mm et e = 130 mm
Valeurs caractéristiques - bois sur bois - clouage partiel
Références | Valeurs Caractéristiques - Bois sur bois - Clouage partiel | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | ||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
Qté | Qté | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | |
ABR9020Z | 4 | 6 | 4.9 | 5.9 | 9.8 | 5.9 | 6.4 | 8.1 | 4.6 /kmod^0,6 | 4.8 /kmod^0,7 | 5.8/kmod^0.6 |
ABR10525Z | 6 | 6 | 4.8 | 5.7 | 9.5 | 9.7 | 10.6 | 14.3 | se référer à l’ETA-06/0106 | se référer à l’ETA-06/0106 | se référer à l’ETA-06/0106 |
R4/5 avec b = 75 mm et e = 130 mm

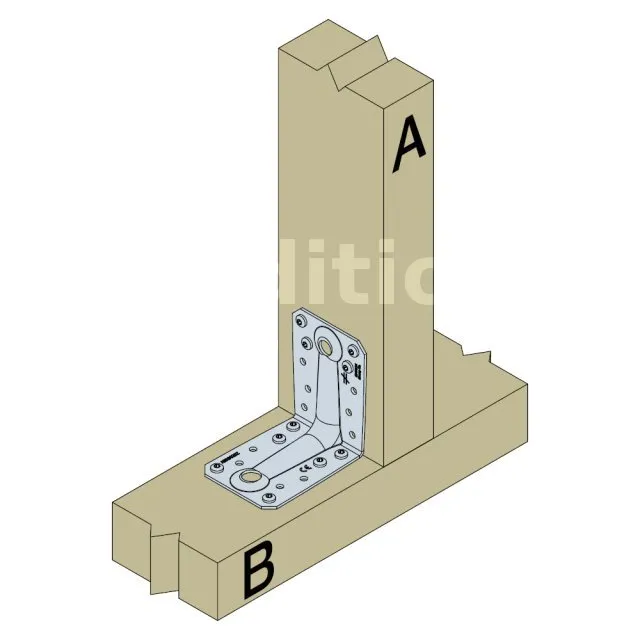

Valeurs caractéristiques - poteau sur poutre - 2 équerres
Références | Valeurs Caractéristiques - Poteau sur poutre - 2 équerres | |||
---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | |||
Aile A | Aile B | R1,k | R2.k = R3.k | |
Qté | Qté | CSA5.0x40Z | CSA5.0x40Z | |
ABR9020Z | 4 | 6 | 11.8 | 7.1 |
ABR10525Z | 6 | 8 | 25.5 | 14.2 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x40G
- Vis CSA5.0x35Z ou CSA5.0x40Z

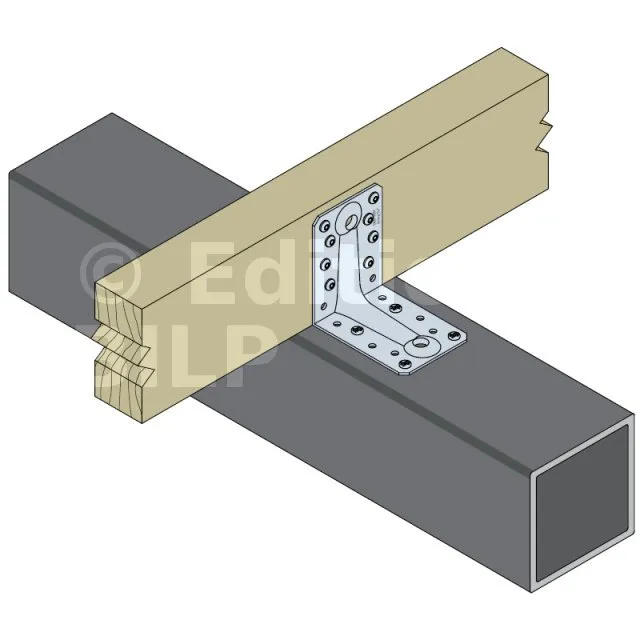

Sur support rigide :
Support maçonnerie creuse :
- Ancrage chimique : résine POLY-GP ou AT-HP + tige filetée Ø8 + tamis SH12050 ou Ø10 + SH16130 ou Ø12 + SH20085
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
Informations techniques

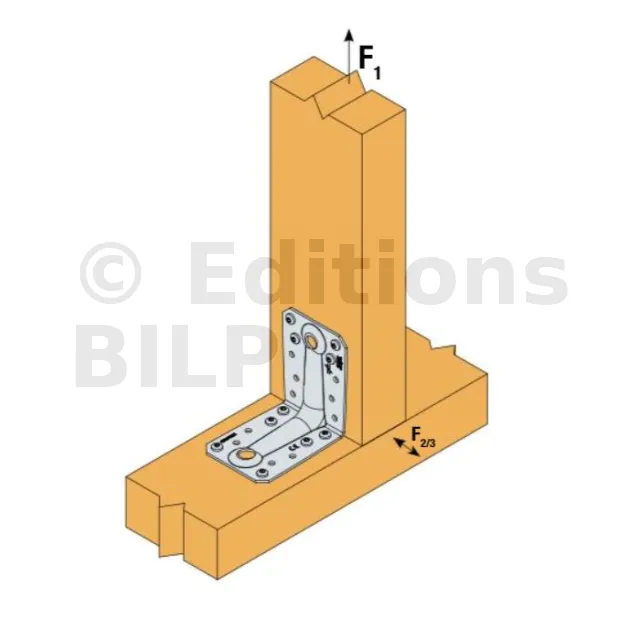

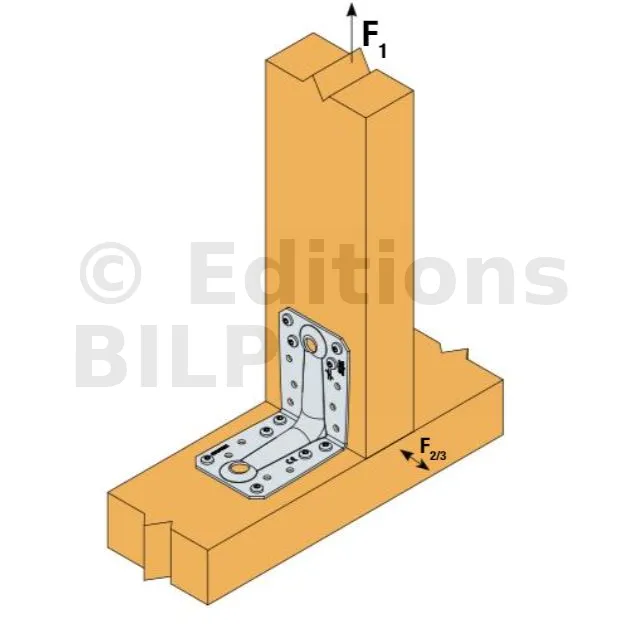

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche. Pour plus d’information, consulter l’ETE de Simpson Strong-Tie.
