Équerres renforcées SPÉCIALES symétriques pour le BOIS
Ces équerres ont été conçues pour l’assemblage des pièces de BOIS.
Survolez les cases du tableau avec le curseur, pour obtenir plus d'informations sur les produits disponibles. Puis cliquez sur la case désirée pour ajouter un produit au panier.
Légendes : | |
---|---|
Produit non disponible | |
|
Bientôt disponible ! |
|
Profitez-en ! |
|
Produit disponible en expédition immédiate |

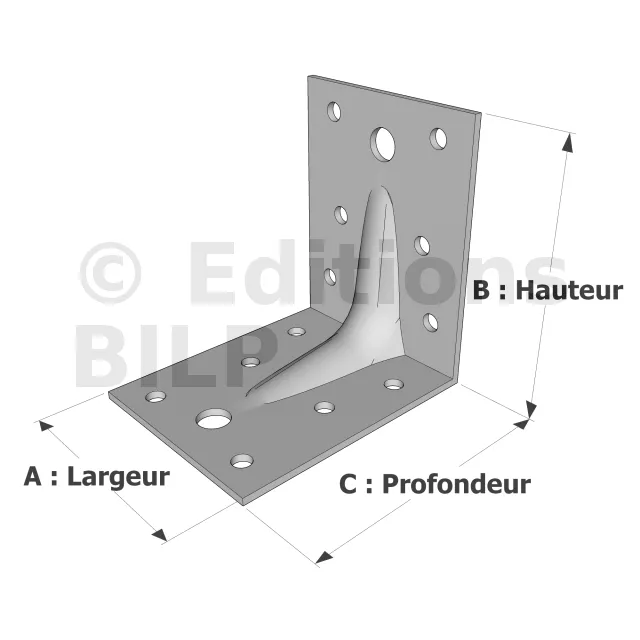

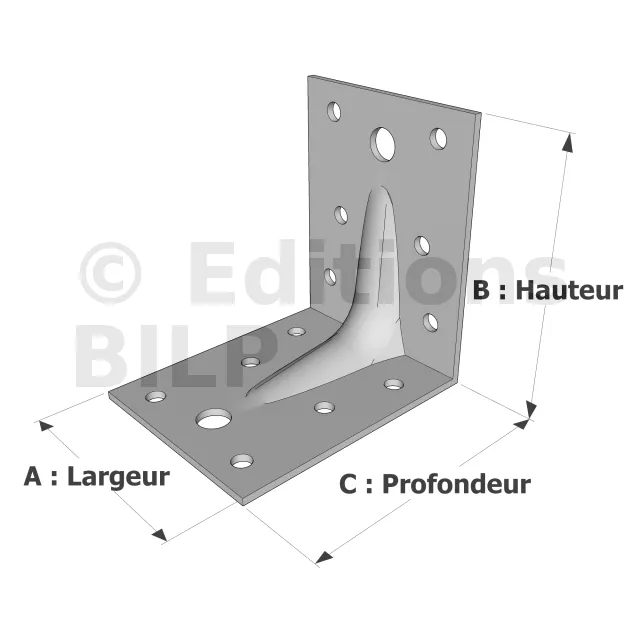

Largeur | ||||||
---|---|---|---|---|---|---|
55mm |
65mm |
90mm |
||||
Profondeur | ||||||
70mm |
|
|||||
88mm |
|
|||||
103mm |
|
|||||
105mm |
|

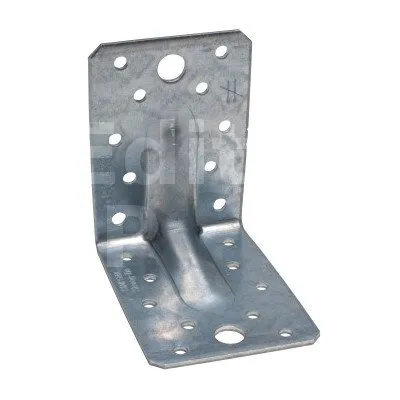

Équerres renforcées SPÉCIALES

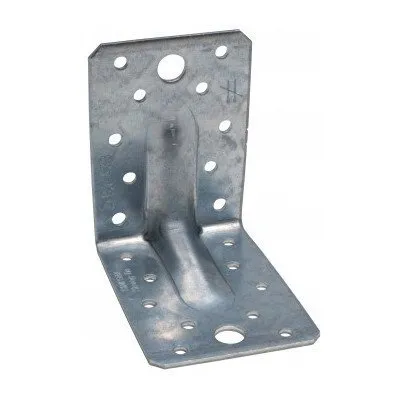

L’équerre renforcée ABR a été développée pour offrir une grande rigidité. Son gabarit permet une grande polyvalence d’applications sur bois.
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3mm.
Avantages
- Haute rigidité,
- Grande polyvalence d’applications...
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier...
- Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres...

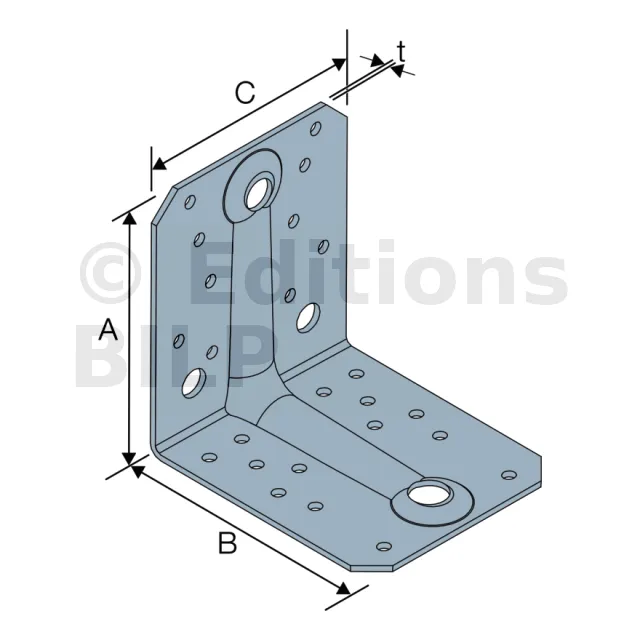

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
ABR70 | 70 | 70 | 55 | 2 | 6 | - | 6 | - |
ABR90 | 90 | 90 | 65 | 2.5 | 10 | 1 | 10 | 1 |
ABR105 | 105 | 105 | 90 | 3 | 10 | 3 | 14 | 1 |

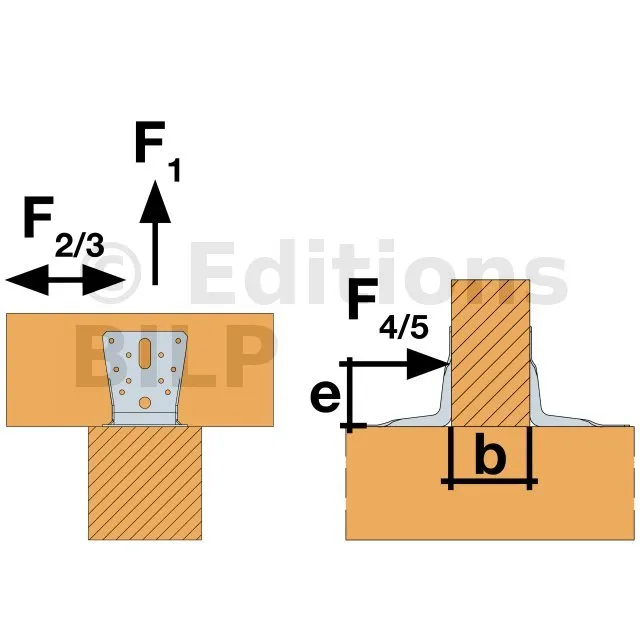

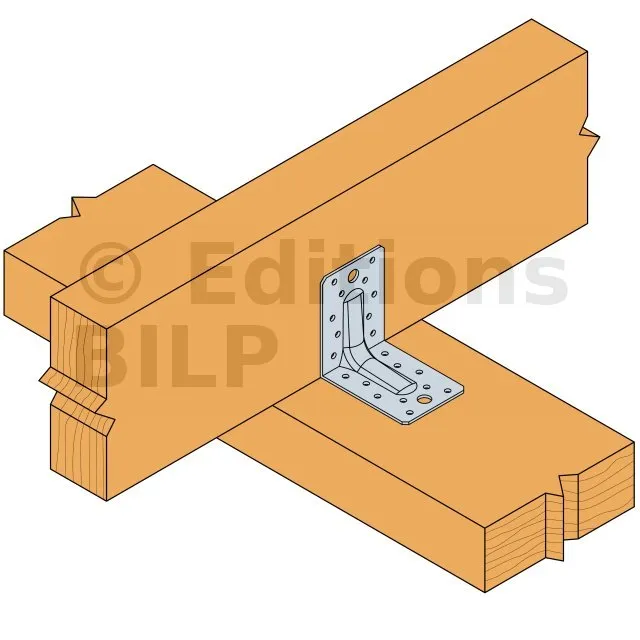

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 Equerres
Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage total | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
ABR70 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 4.55 | 5 | 6.89 | 7.33 | 3,0 / kmod^0,5 | - |
ABR90 | 8 | 10 | 6.46 | 7.87 | 10.66 | 13.32 | 8.38 | 9.21 | 11.07 | 11.78 | 8,1 / kmod^0,85 | 9,1 / kmod^0,75 |
ABR105 | 10 | 14 | 8.84 | 10.78 | 14.33 | 17.91 | 13.26 | 14.57 | 19.01 | 20.22 | 12,9 / kmod^0,5 | 14,5 / kmod^0,75 |
* b = 75 mm et e = 130 mm
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 Equerres
Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR70 | 4 | 4 | 2,4 / kmod^0,25 | 2,92 / kmod^0,25 | 3.9 | 4.87 | 4.44 | 4.88 | 6.48 | 6.89 |
ABR90 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 5.17 | 5.68 | 6.9 | 7.34 |
ABR105 | 6 | 6 | 4.81 | 5.87 | 7.91 | 9.89 | 6.98 | 7.67 | 10.97 | 11.67 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

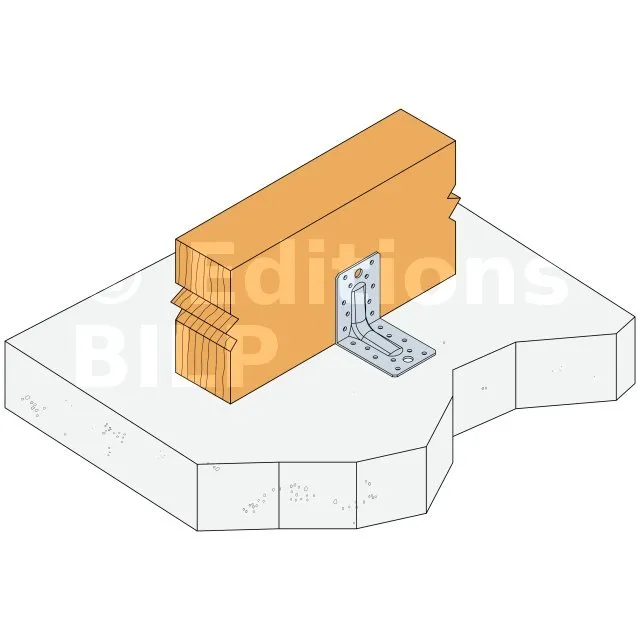

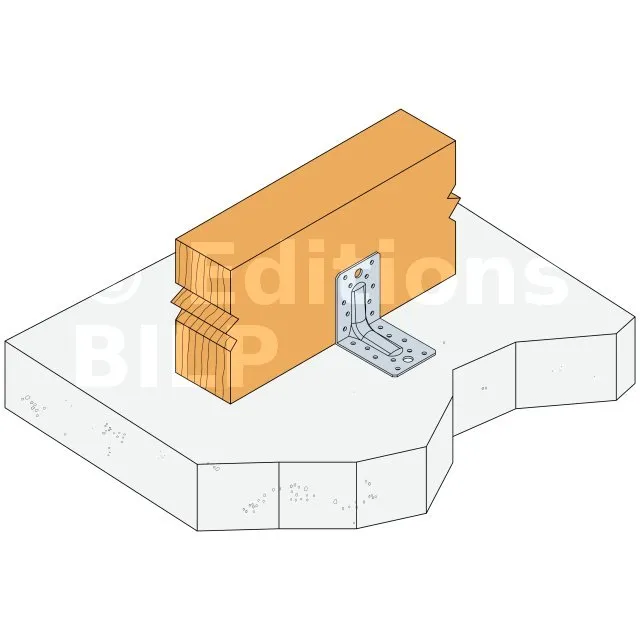

Valeurs caractéristiques - Connexion bois sur support rigide - 2 Equerres
Références | Valeurs Caractéristiques - Connexion bois sur support rigide | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR105 | 10 | CNA | 1 | Ø10 | min(4,08 ; 7,7 / kmod) | min(4,88 ; 7,7 / kmod) | min(6,48 ; 7,7 / kmod) | min(8,08 ; 7,7 / kmod) | 2.25 | 2.68 | 3.55 | 4.37 |
Référez-vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l’entraxe et des distances aux bords.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Équerres
Références | Valeurs caractéristiques - Bois sur bois - Assemblage avec vis connecteurs Ø10 | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN] | |||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||
Quantité | Type | Quantité | Type | SSH10x40 | SSH10x80 | SSH10x40 | SSH10x80 | |
ABR105 | 1 | SSH | 3 | SSH | 6.3 | 12.2 | 5.7 | 9.9 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35, CNA Ø4.0x40, CNA Ø4.0x50 ou CNA Ø4.0x60 mm,
- Vis CSA Ø5.0x35, CSA Ø5.0x40 ou CSA Ø5.0x50 mm,
- Vis SSH Ø10.0x40 ou SSH Ø10.0x80 mm,

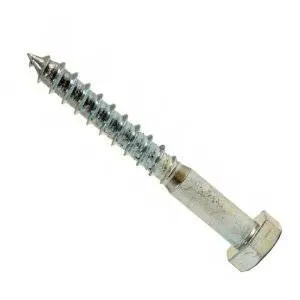

- Tirefonds Ø10 mm,
- Boulons Ø mm.
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.
Sur acier :
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
