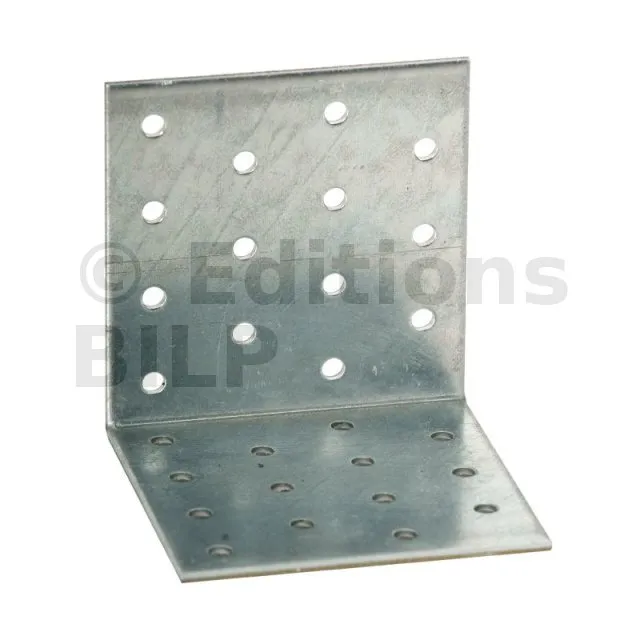

Équerre structurelle - INOX A4 - Réf. ES10IX/60
L’équerre inox ES10IX/60 est préconisée dans des ambiances agressives.
-
RéférenceES10IX/60
-
Epaisseur2.5mm
-
FabricationFrançaise
-
MatériauAcier inoxydable A4 (316, 1.4401) suivant NF EN 10088
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B8Ø5
-
Perçages Aile C8Ø5
-
Code EAN5701953222901
-
Largeur60mm
Caractéristiques
Matière- Acier inoxydable A4 (316, 1.4401) suivant NF EN 10088
- Épaisseur : 2,5 mm.
Avantages
- Simplifie les assemblages en extérieur.
- Adaptée aux ambiances agressives,
- Grande variété d’utilisations.
Applications
Support
- Porteur :bois massif, lamellé collé, béton...
- Porté :bois massif, lamellé collé, bois composite, fermes triangulées, profilés...
Domaines d’utilisation

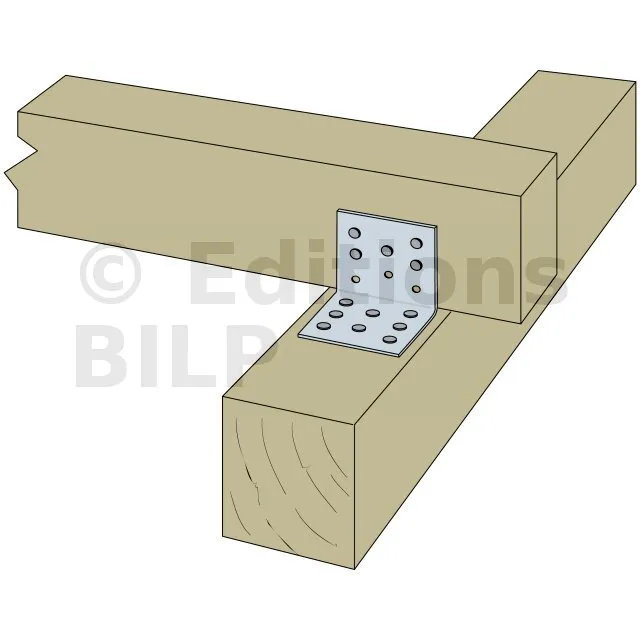

- Fixation de fermettes.
- Lisses de bardage, montant de bardage.
- Ancrage de chevrons.
- Consoles...
Données techniques

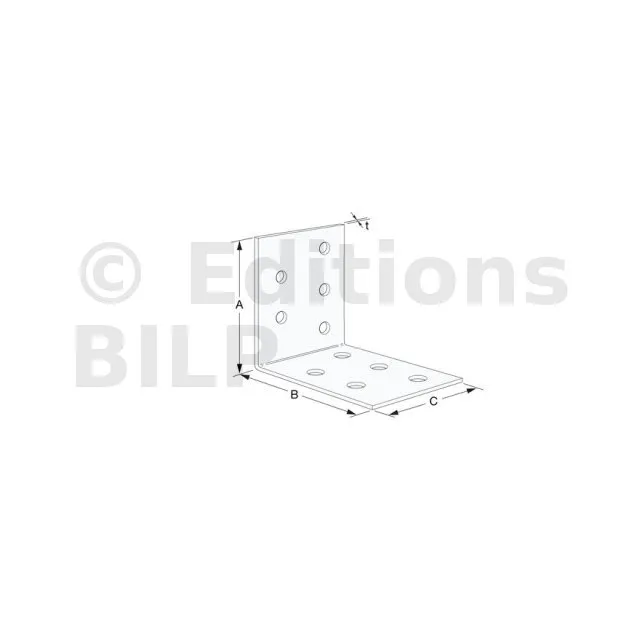

Dimensions

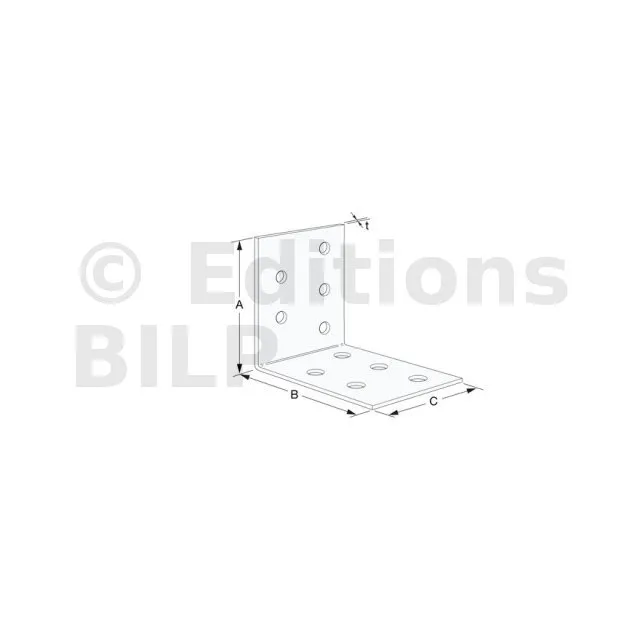

Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||
---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø5 | |
ES10IX/60 | 62.5 | 62.5 | 60 | 2.5 | 8 | 8 |

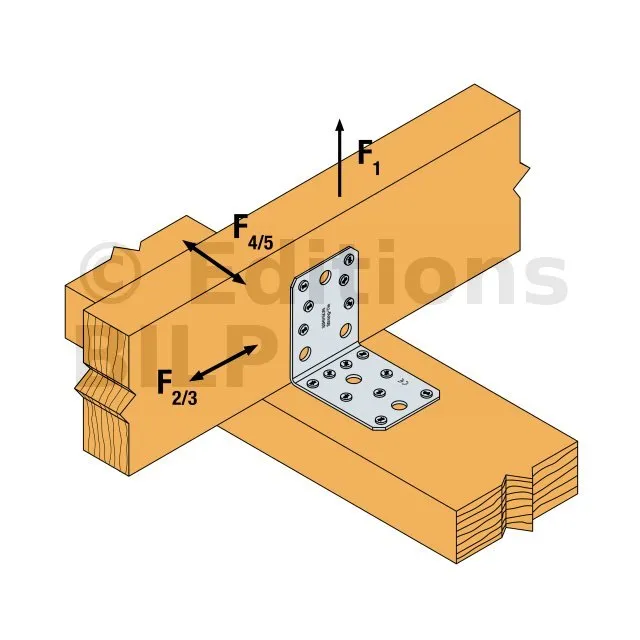

Valeurs Caractéristiques simplifiées
Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R1.k* | R2.k=R3.k* | |||
Quantité | Quantité | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
ES10IX/60 | 5 | 5 | 3.3 | 4.4 | 5.1 | 6.7 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées inox CNA4.0x35S ou CNA4.0x50S.
- Vis inox CSA5.0x35S ou CSA5.0x40S
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
