Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS - Pour l’EXTERIEUR - Revêtement ZPro - Réf. ABR10525Z
-
RéférenceABR10525Z
-
FabricationFrançaise
-
MarqueSimpson Strong-Tie
-
Epaisseur2.5mm
-
Profondeur105mm
-
Perçages Aile B14Ø5 - 1Ø14mm
-
Perçages Aile A10Ø5 - 2Ø11mm
-
MatériauAcier galvanisé S250GD + ZPro

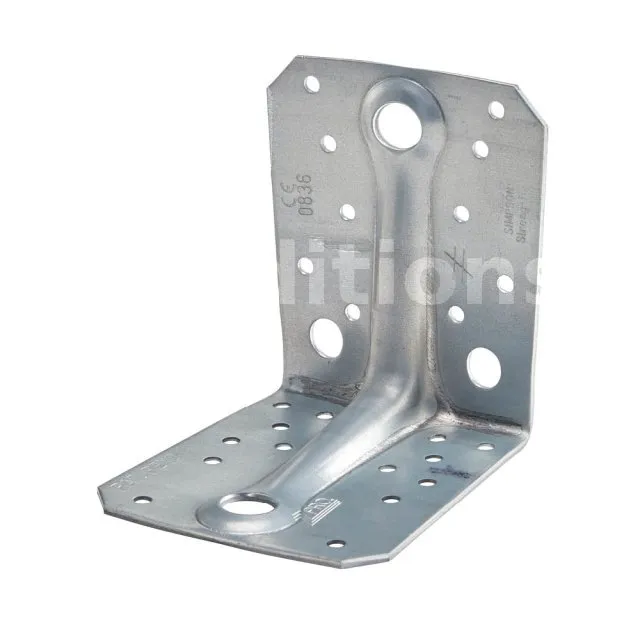

Equerre renforcée - Pour l’EXTERIEUR - ZPRO
Equerres renforcées ABR-Z pour des connexions plus fiables et résistantes sur support bois et maçonnerie.
Caractéristiques
Matière
- Acier galvanisé S250GD + ZPro,
- Le revêtement ZPro correspond à une épaisseur de zinc d’environ 55 µm.
Avantages
- Usage en environnement extérieur,
- Reprise de charge en traction et cisaillement,
- Grande polyvalence d’utilisation...
Application
Support
- Porteur : bois,
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation
Les équerres ABR-Z conviennent pour un usage extérieur.
- Fixation de montants,
- Poteaux bois,
- Murs bois massifs,
- Application poutre sur poutre...
Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø7 | Ø11 | Ø14 | Ø5 | Ø9 | Ø13 | Ø14 | |
ABR7015Z | 70 | 70 | 55 | 1.5 | 8 | 1 | - | - | 8 | 1 | - | - |
ABR9020Z | 88 | 88 | 65 | 2 | 10 | - | 1 | - | 10 | - | 1 | - |

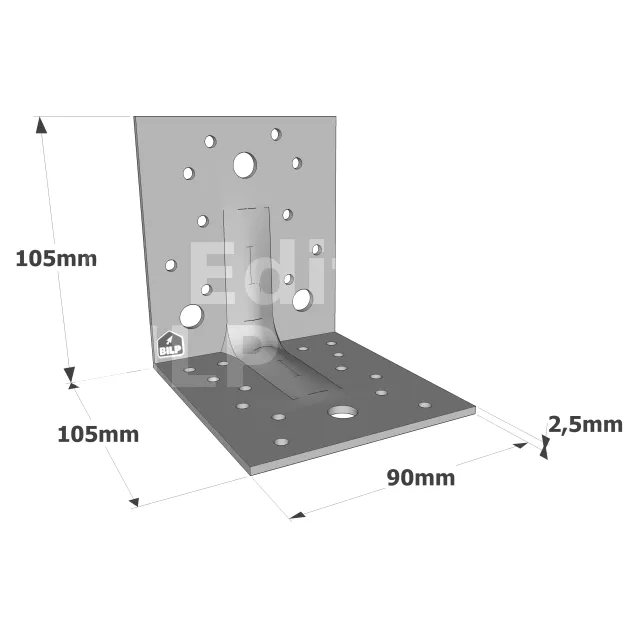

ABR10525Z | 105 | 105 | 90 | 2.5 | 10 | - | 2 | 1 | 14 | - | - | 1 |
Valeurs caractéristiques - Bois sur bois - Clouage total
Références | Valeurs Caractéristiques - Bois sur bois - Clouage total | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | ||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
Qté | Qté | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | |
ABR7015Z | 6 | 8 | 5.2 | 6.1 | - | 6.7 | 7.3 | - | 4.2 /kmod^0,3 | 4.8 /kmod^0,3 | - |
ABR9020Z | 8 | 10 | 9.7 | 10.8 | 14.9 | 9.4 | 10.3 | 13 | 4.6 /kmod^0,7 | 4.9 /kmod^0,7 | 5.8 /kmod^0,6 |
ABR10525Z | 10 | 14 | 12.7 | 17.2 | 29.5 | 10.7 | 12.2 | 19.7 | 10.6/kmod^0,2 | 11.5 /kmod^0,4 | 13.1 /kmod^0,8 |
R4/5 avec b = 75 mm et e = 130 mm
Valeurs caractéristiques - bois sur bois - clouage partiel
Références | Valeurs Caractéristiques - Bois sur bois - Clouage partiel | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | ||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
Qté | Qté | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | |
ABR9020Z | 4 | 6 | 4.9 | 5.9 | 9.8 | 5.9 | 6.4 | 8.1 | 4.6 /kmod^0,6 | 4.8 /kmod^0,7 | 5.8/kmod^0.6 |
ABR10525Z | 6 | 6 | 4.8 | 5.7 | 9.5 | 9.7 | 10.6 | 14.3 | se référer à l’ETA-06/0106 | se référer à l’ETA-06/0106 | se référer à l’ETA-06/0106 |
R4/5 avec b = 75 mm et e = 130 mm
Valeurs caractéristiques - poteau sur poutre - 2 équerres
Références | Valeurs Caractéristiques - Poteau sur poutre - 2 équerres | |||
---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | |||
Aile A | Aile B | R1,k | R2.k = R3.k | |
Qté | Qté | CSA5.0x40Z | CSA5.0x40Z | |
ABR9020Z | 4 | 6 | 11.8 | 7.1 |
ABR10525Z | 6 | 8 | 25.5 | 14.2 |
Le revêtement ZPRO
Un revêtement résistant et hautement intelligent.
L’alliage innovant ZPRO®, composé de Zinc et de Magnésium, offre une résistance remarquable à la corrosion. Lorsqu’il est utilisé comme revêtement sur les connecteurs structurels ou les vis, il crée un mécanisme d’autoprotection contre la corrosion, assurant une durabilité à long terme, même en extérieur.
En effet, lorsqu’ils sont exposés aux conditions climatiques pendant plusieurs semaines, les connecteurs ZPRO® forment progressivement une fine couche de zinc et de magnésium sur la rouille qui se développe. Cette couche, connue sous le nom de rouille blanche, agit comme une barrière supplémentaire, préservant le matériau d’une corrosion plus agressive.
Le revêtement ZPRO a été soumis à des tests approfondis pour évaluer sa résistance dans des conditions agressives. Des essais grandeur nature ont été réalisés le long d’une côte maritime en Norvège, réputée pour son environnement corrosif. De plus, des connecteurs ont été exposés à des cycles de brouillard salin dans une enceinte climatique en laboratoire. Les photos ci-contre illustrent les résultats de ces tests, comparant le revêtement ZPRO à un connecteur standard en acier zingué.
Le revêtement ZPRO présente une protection équivalente à une galvanisation à chaud de classe C3 selon la norme EN ISO 12944, ce qui permet aux connecteurs de cette gamme d’être utilisés en classe de service 3. En d’autres termes, ils offrent des performances similaires à celles des connecteurs en acier inoxydable A2.
Pour une utilisation en extérieur dans des aménagements entièrement exposés aux éléments, tels que les carports, les abris de jardin ou les structures de terrasse, les connecteurs structurels ZPRO peuvent être utilisés à condition d’être associés à des fixations compatibles, comme celles dotées d’un revêtement Impreg+® ou d’une galvanisation à chaud. Il convient de les éviter dans les environnements corrosifs.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Vidéo des gammes ZPRO
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x40G
- Vis CSA5.0x35Z ou CSA5.0x40Z
Sur support rigide :
Support maçonnerie creuse :
- Ancrage chimique : résine POLY-GP ou AT-HP + tige filetée Ø8 + tamis SH12050 ou Ø10 + SH16130 ou Ø12 + SH20085
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
Informations techniques
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche. Pour plus d’information, consulter l’ETE de Simpson Strong-Tie.
