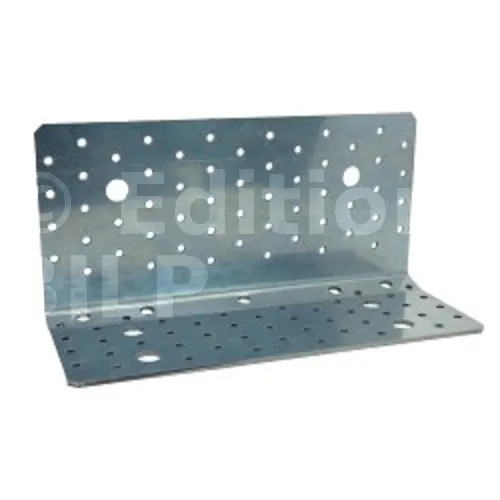

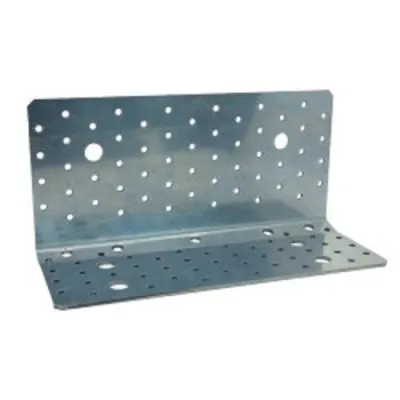

Equerre renforcée pour CLT avec vis inclinées - Réf. AB255HD
L’équerre AB255HD a été développée pour la construction CLT. Elle est capable de résister aux sollicitations latérales et verticales. De plus, quand elle est installée avec des vis à filetage total, elle est particulièrement résistante au soulèvement, tout en pouvant être dissimulée sous une chape béton.
-
RéférenceAB255HD
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant la norme NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
UtilisationPanneaux massifs / Panneaux lamellés croisés (CLT), ...
-
Perçages Aile A56Ø5 - 2Ø14mm
-
FixationBois et béton
-
Perçages Aile B41Ø5 - 5Ø9 et 4Ø14mm
-
Largeur255mm
-
Hauteur123mm
-
Profondeur100mm
-
Epaisseur3mm
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
- Epaisseur : 3 mm.
Avantages
- Idéale pour une utilisation en bâtiment CLT,
- Grande polyvalence : peut être fixée sur support bois et support béton,
- Performances élevées pour des directions d’efforts horizontales (F2/F3) et verticales (F1).
Applications
Support
- Porteur : CLT, bois massif, bois lamellé-collé, ...
- Porté : CLT, bois massif, bois lamellé-collé, ...
Domaines d’utilisation
- Panneaux massifs,
- Panneaux lamellés croisés (CLT), ...
Données techniques

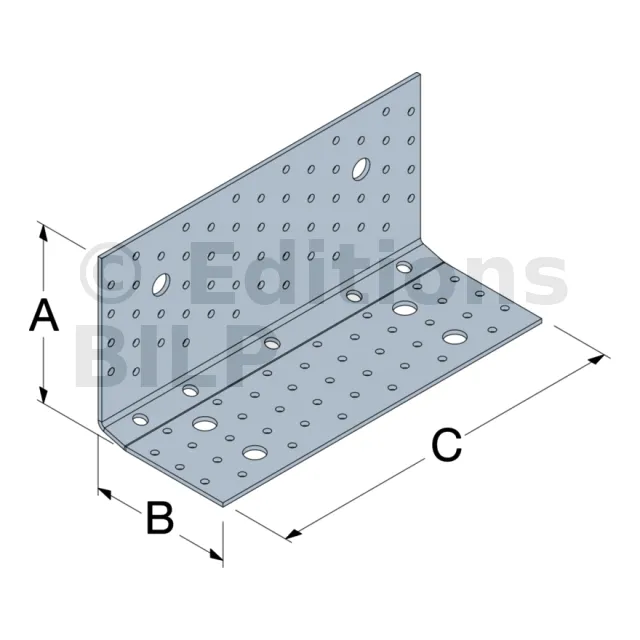

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A (hauteur) | B (profondeur) | C (largeur) | t | Ø5 | Ø14 | Ø5 | Ø9 | Ø14 | |
| AB255HD | 123 | 100 | 255 | 3 | 56 | 2 | 41 | 5 | 4 |
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 1
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Plan de clouage 1 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | ||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | ||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | ||||||
| AB255HD | 26 | CNA/CSA | 5 | ESCRFTC8.0x160 | 13 | CNA/CSA | (min51.0 ; 56/kmod) | min(51.0 ; 56/kmod) | min(51.0 ; 56/kmod) | 42.9 | 45.7 | 46 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | min(8.7 ; 9.2/kmod) | min(10.9 ; 9.2/kmod) | 9.2/kmod | |||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 1
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 1 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | |||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | |||||||
| AB255HD | 26 | CNA/CSA | 5 | ESCRFTC8.0x160 | 13 | CNA/CSA | 51 | 51 | 51 | 42.9 | 45.7 | 46 | 15.1 | 15.1 | 15.1 | 8.7 | 10.2 | 10.2 | ||||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 2 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | |||||||
| AB255HD | 30 | CNA/CSA | 5 | ESCRFTC8.0x220 | CNA/CSA | 13 | min(66.4 ; 56/kmod) | min(70.8 ; 56/kmod) | min(72.4 ; 56/kmod) | 46.5 | 49.7 | 53.5 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | min(13.5 ; 9.2/kmod) | min(16.8 ; 9.2/kmod) | 9.2/kmod | ||||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA
/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 2
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 2 | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN] | ||||||||||||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | ||||||||||||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | ||||||||||||||||
| AB255HD | 30 | CNA/CSA | 5 | ESCRFTC8.0x220 | 13 | CNA/CSA | 62.2 | 62.2 | 62.2 | 46.5 | 49.7 | 53.5 | 15.1 | 15.1 | 15.1 | 10.2 | 10.2 | 10.2 | |||||||||||||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 3
| Références | Valeurs Caractéristiques - Connexion bois sur bois - Plan de clouage 3 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | [CNA5.0x50] | CNA4.0x50 | CNA4.0x60 | [CNA5.0x50] | |||||||
| AB255HD | 26 | CNA/CSA | 3 | ESCRFTC8.0x220 | 13 | CNA/CSA | min(46.8 ; 56/kmod) | min(46.8 ; 56/kmod) | min(46.8 ; 56/kmod) | 32.4 | 32.4 | 43.4 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | 13.9/kmod^0.8 | min(8.7 ; 9.2/kmod) | min(10.8 ; 9.2/kmod) | 9.25/kmod | ||||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 3
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 3 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 1 équerre [kN] | |||||||||||||||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||||||||
| Qté | Type | Qté | Type | Qté | Type | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CSA5.0x50 | CNA4.0x50 | CNA4.0x60 | CNA5.0x50 | CNA4.0x50 | CNA4.0x60 | CNA5.0x50 | |||||||
| AB255HD | 26 | CNA/CSA | 3 | ESCRFTC8.0x220 | 13 | CNA/CSA | 46.8 | 46.8 | 46.8 | 32.4 | 32.4 | 43.4 | 15.1 | 15.1 | 15.1 | 8.7 | 10.2 | 10.2 | ||||||
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSAsur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x50 mm et CNA Ø4.0x60 mm,
- Vis CSA Ø5.0x50,
- Vis filetage total ESCRFTC8.0 (longueur en fonction de l’épaisseur du support).
Sur béton :
- Cheville mécanique : goujon FM 753 EVO M12x104/5,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.
Installation
1- Positionner l’équerre sur le support.
2- Insérer les vis CSA ou les pointes CNA en premier.

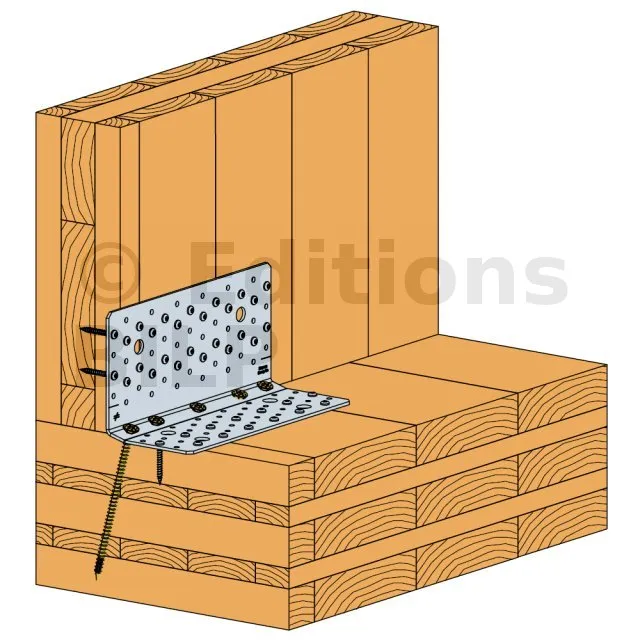

3- Insérer ensuite les vis filetage total dans les perçages proches du pli à un angle d’environ 70° (l’utilisation d’un gabarit est recommandé pour plus de rapidité et de précision).

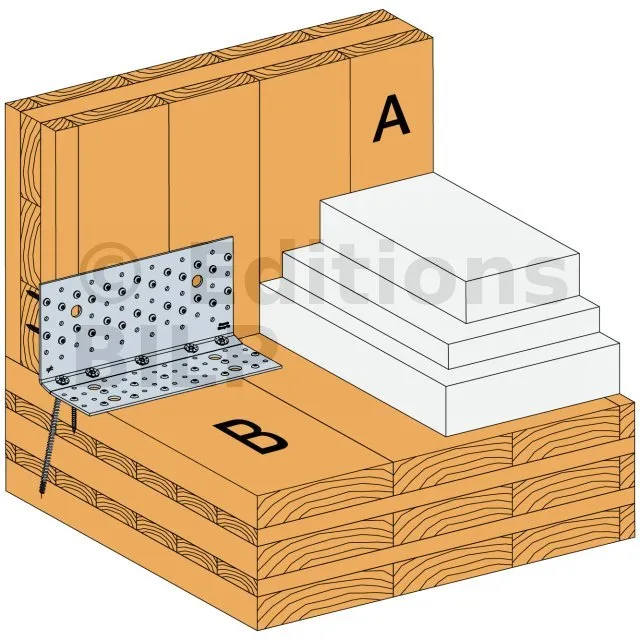

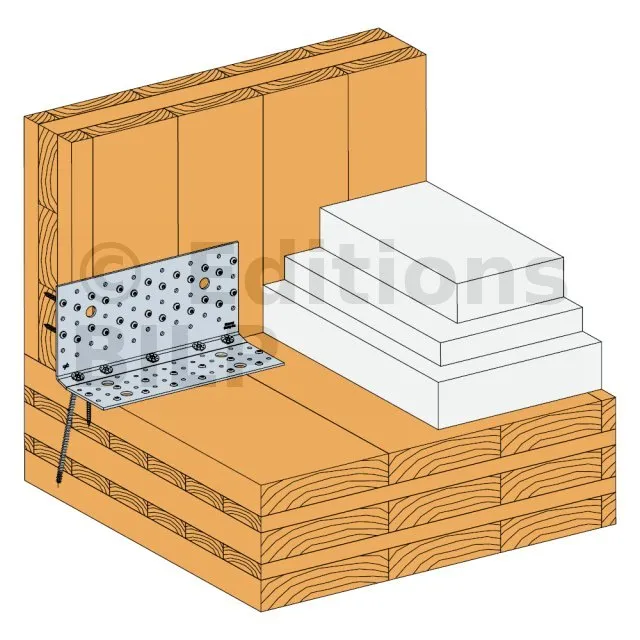

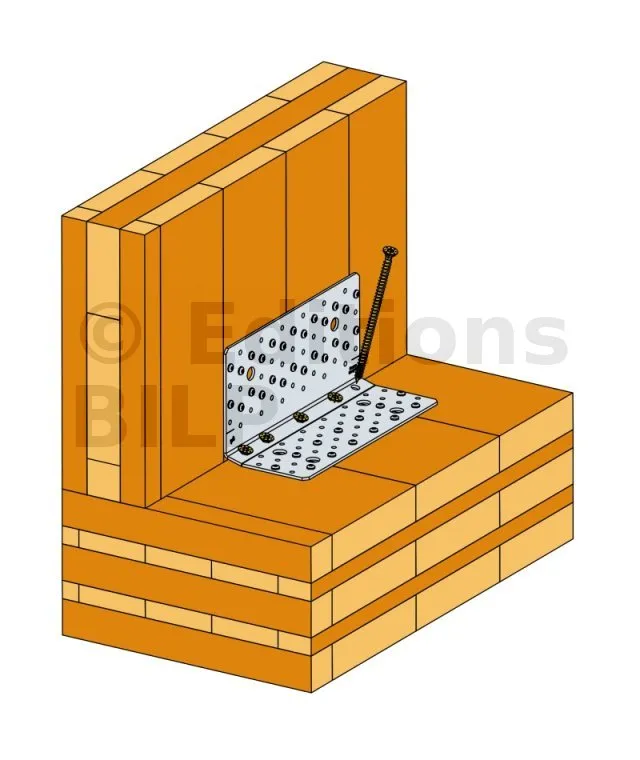

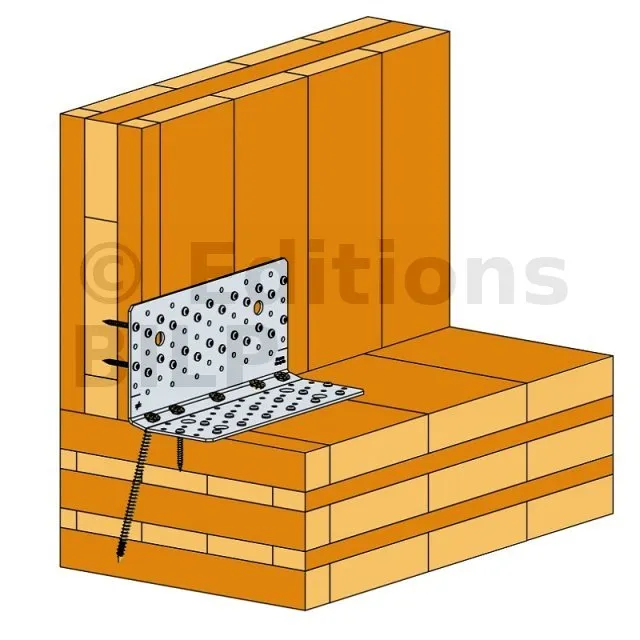

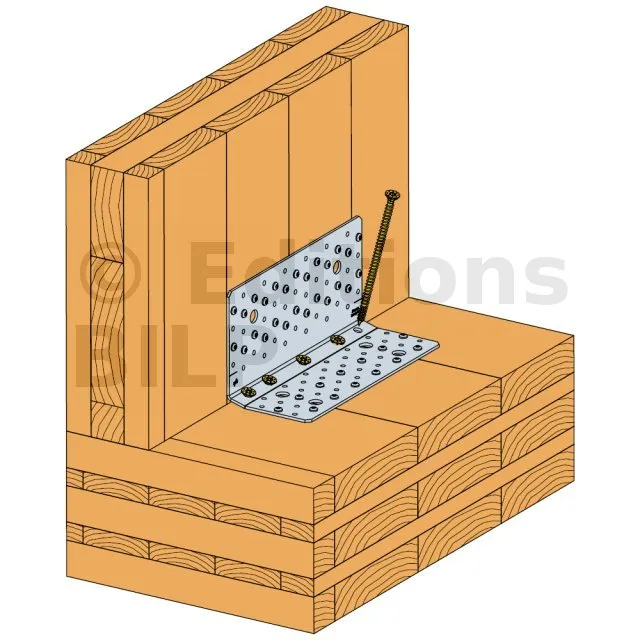

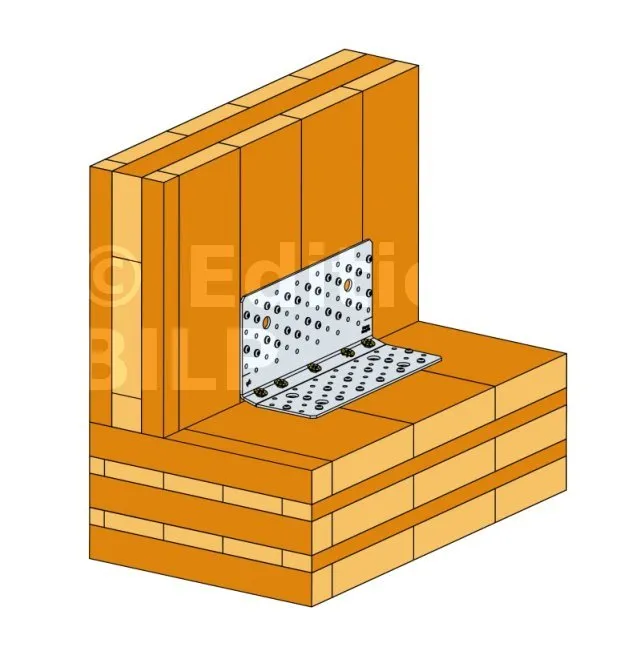

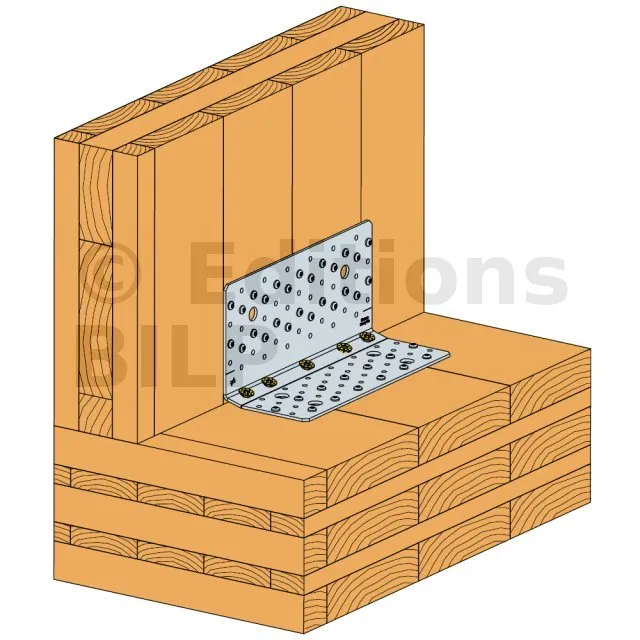

Les dispositions de fixations possibles sont illustrées ci-dessous.

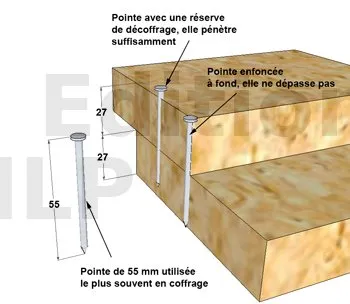

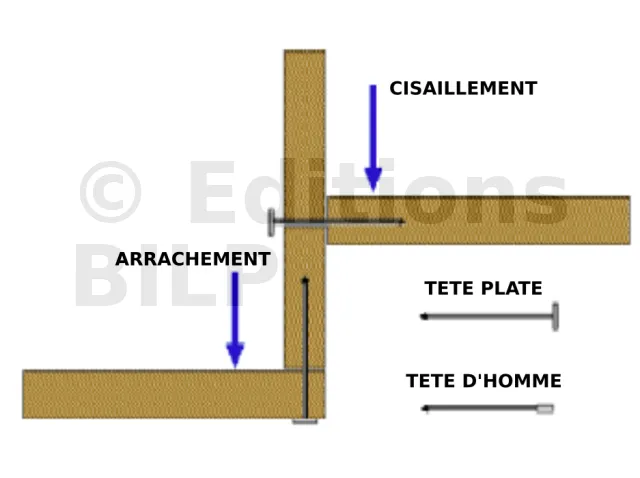

Les pointes les plus utilisées dans le coffrage traditionnel sont les pointes à tête plate de 55 mm et 70 mm de longueur d’un diamètre d’environ 1,6 mm. Toutefois, nous utilisons les pointes à tête d’homme pour positionner une baguette d’angle ou une goutte d’eau (larmier).
