Pied de poteau carré à boulonner - Finition GALVANISEE - Réf. PPJBT200
-
RéférencePPJBT200
-
Fabricationfrançaise
-
MatériauAcier DD11 suivant NF EN 10111
-
MarqueSIMPSON Strong-Tie
-
FinitionGC (galvanisée à chaud suivant NF EN ISO 1461)
-

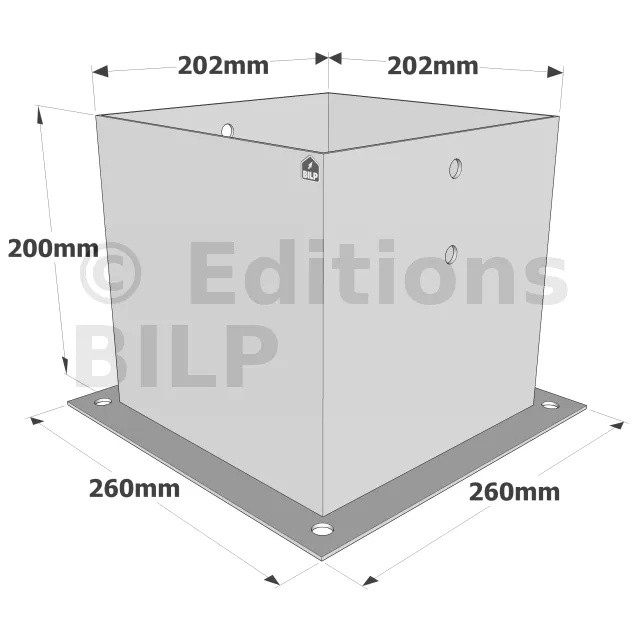

Largeur platine260mm
-
Hauteur200mm
-
Ep. corps2.5mm
-
Ep. platine2.5mm
-
Perçage sur le corps4Ø11mm
-
Perçage sur la platine4Ø12mm
Pied de poteau carré de jardin à boulonner
Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur corps : 2 à 3 mm selon les modèles,
- Épaisseur platine : 2,5 à 3 mm selon les modèles.
Avantages
- Platine d’épaisseur 2,5 mm renforcée : grande résistance à la déformation,
- Angles de la platine découpés pour plus de sécurité,
- Compatible avec les sections de poteau courantes du marché.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Partie haute | Platine | |
| Ø11 | Ø12 | ||||||||
| PPJBT70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT100 | 102 | 150 | 102 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT120 | 122 | 150 | 122 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT140 | 142 | 150 | 142 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT160 | 162 | 200 | 162 | 260 | 260 | 2.5 | 2.5 | 4 | 4 |
| PPJBT200 | 202 | 200 | 202 | 260 | 260 | 2.5 | 2.5 | 4 | 4 |
Pied de poteau carré sur platine "prêt-à-fixer"
Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur corps : 2 à 3 mm selon les modèles,
- Épaisseur platine : 2,5 à 3 mm selon les modèles.
Avantages
- Platine d’épaisseur 2,5 mm renforcée : grande résistance à la déformation,
- Angles de la platine découpés pour plus de sécurité,
- Compatible avec les sections de poteau courantes du marché.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages | Contenu du kit | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Partie haute | Platine | ||
| Ø11 | Ø12 | |||||||||
| KIT FIX PPJBT 70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT70 - 4 WA M10-78/5 - 2 LAG10050 |
| KIT FIX PPJBT 90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT90 - 4 WA M10-78/5 - 2 LAG10050 |
Mise en œuvre pied de poteau carré sur platine "prêt-à-fixer"
Fixations
Ce kit comprend :
- 1 pied de poteau PPJBT70 ou PPJBT90 en acier galvanisé à chaud,
- 4 goujons WA M10-78/5 en acier éléctrozingué,
- 2 tirefonds LAG 10-50 en acier zingué blanc.
Fixations
Poteau :
- Boulons,
- Tirefonds LAG Ø10 mm.
- Vis SSH Ø10 mm.
Platine :
- Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Mise en garde
La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en oeuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).
Installation
Partie basse :
1. Positionner le pied de poteau dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées
Partie haute :
- Placer le poteau dans le pied de poteau.
- Fixer le poteau dans le pied de poteau.
