Pied de poteau rond de jardin à boulonner
Les pieds de poteaux ronds à boulonner PPJRB sont préconisés dans la réalisation de petits ouvrages tels que les clôtures de jardin. Très faciles à démonter, ils sont particulièrement adaptés pour des structures temporaires.
-
Référence
-
Fabricationfrançaise
-
MatériauAcier DD11 suivant NF EN 10111,
-
MarqueSIMPSON Strong- tie
-
Hauteur (B)150mm
-
FinitionGalvanisation à chaud suivant NF EN ISO 1461
-
PerçagesPartie haute : 4Ø10.5 - Platine : 4Ø12
-
Largeur (D)150mm
-
Largeur (E)150mm
-
Ep. corps2mm
-
Ep. platine2mm
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur : 2 mm (corps et platine).
Avantages
- Angles de la platine découpés pour plus de sécurité,
- Compatible avec les sections de poteau courantes du marché.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques
Dimensions

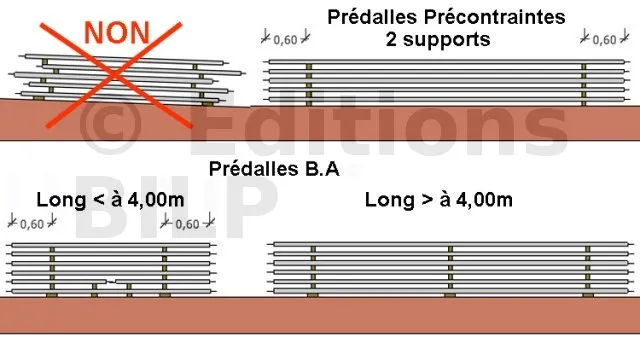

Stockage des prédalles
Les chevrons sont alignés verticalement et contre les boucles de levage.

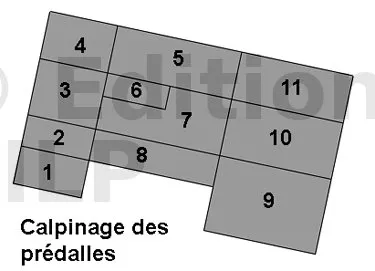

Calepinage des prédalles
Un plan de pose ainsi que les plans détaillés de chaque prédalle contiennent tous les renseignements nécessaires à la fabrication et à la pose du plancher, notamment :
- le numéro de position de chaque prédalle
- l’emplacement de chaque prédalle
- les armatures de liaison entre prédalles
- la largeur des appuis
- les dimensions des prédalles
- la section des armatures
- les positions et dimensions des réservations
| Références | Dimensions | Perçages | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | D | E | t1 | t2 | Partie haute | Platine | |
| Ø10.5 | Ø12 | |||||||
| PPJRB80 | 81 | 150 | 150 | 150 | 2 | 2 | 4 | 4 |
| PPJRB100 | 101 | 150 | 150 | 150 | 2 | 2 | 4 | 4 |
| PPJRB120 | 121 | 150 | 200 | 200 | 2 | 2 | 4 | 4 |
| PPJRB140 | 141 | 150 | 200 | 200 | 2 | 2 | 4 | 4 |
