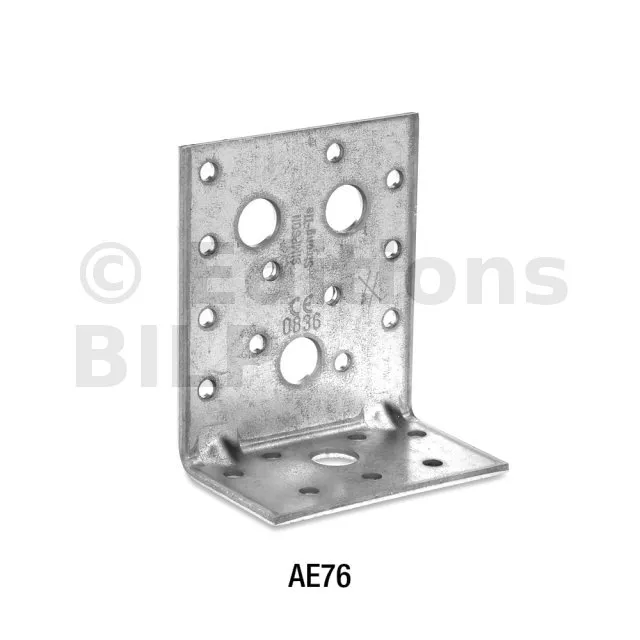

Equerre large renforcée - Réf. AE76-R
-
RéférenceAE76-R
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
-
Perçages Aile B7Ø5 ; 1Ø13
-
Fixation bois/bois - type poutre/poutreAile A : 9 ; Aile B : 7 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
-
Fixation bois/support rigide - type poutre/support rigideAile A : 9 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 1 - type : WA M12-104/5 - Assemblage avec 2 équerres
-
Code EAN5701953350765
-
Perçages Aile A12Ø5 ; 3Ø13
Equerre large renforcée AE
Du fait de sa largeur importante, l’équerre AE est particulièrement adaptée aux reprises de charges latérales. Elle peut être utilisée à la fois sur support bois ou sur support rigide.
Caractéristiques
Déclarations de performance : FR-DoP-e06/0106 ;
Agréments techniques : ETA-06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
Avantages
- Peut s’utiliser pour les assemblages bois-bois ou bois-béton
Applications
Support
- Porteur : bois massif, bois lamellé-collé, CLT, béton...
- Porté : bois massif, bois composite, bois lamellé-collé, CLT...
Domaines d’utilisation

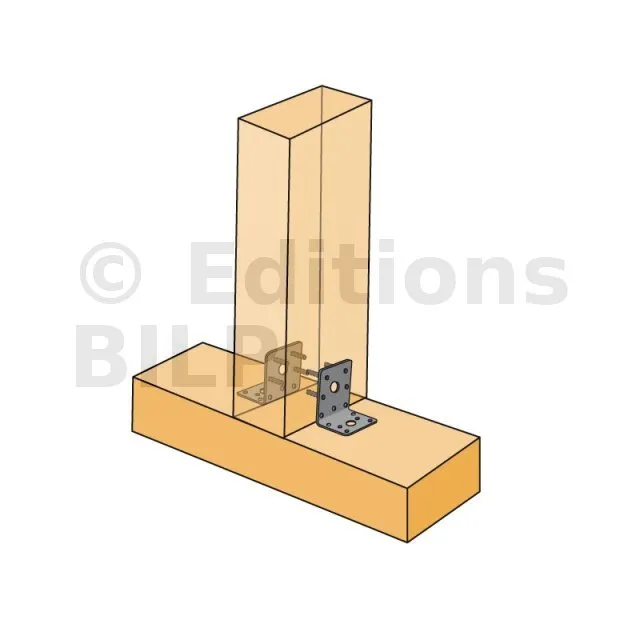

- Fixation de lisse et de montants,

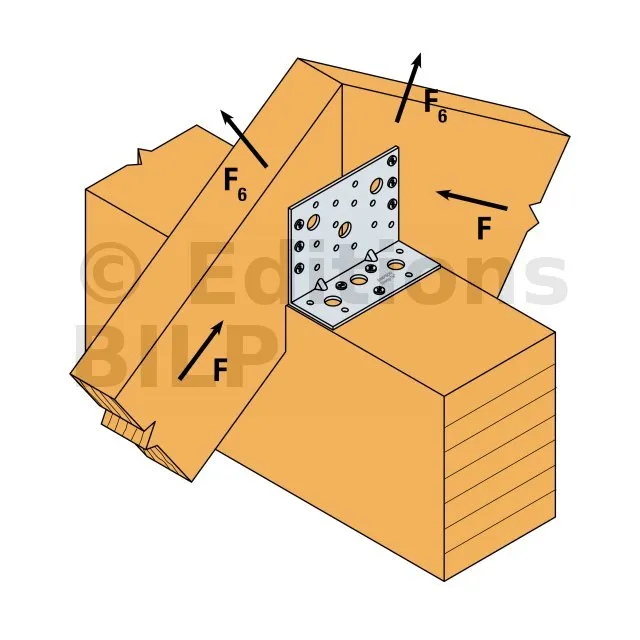

- Ancrage de chevrons,
- Fixation de panneaux lamellés croisées (CLT)...
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | |
| AE76 | 90 | 48 | 76 | 3 | 12 | 3 | 7 | 1 |
| AE116 | 90 | 48 | 116 | 3 | 18 | 3 | 7 | 3 |

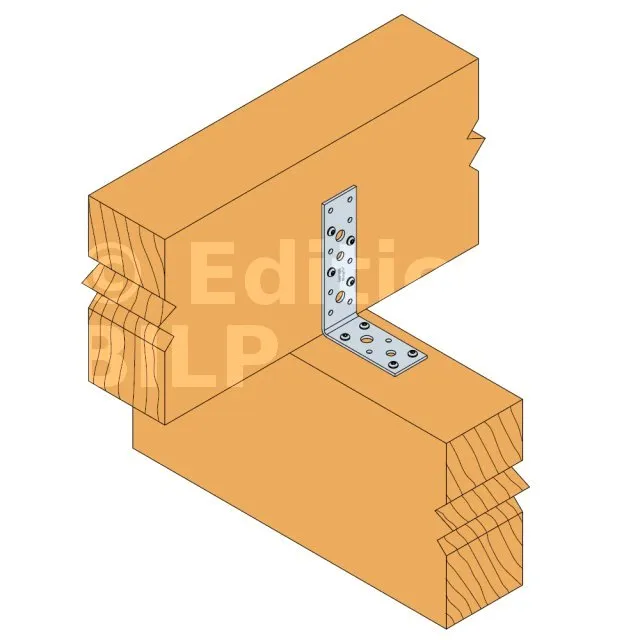

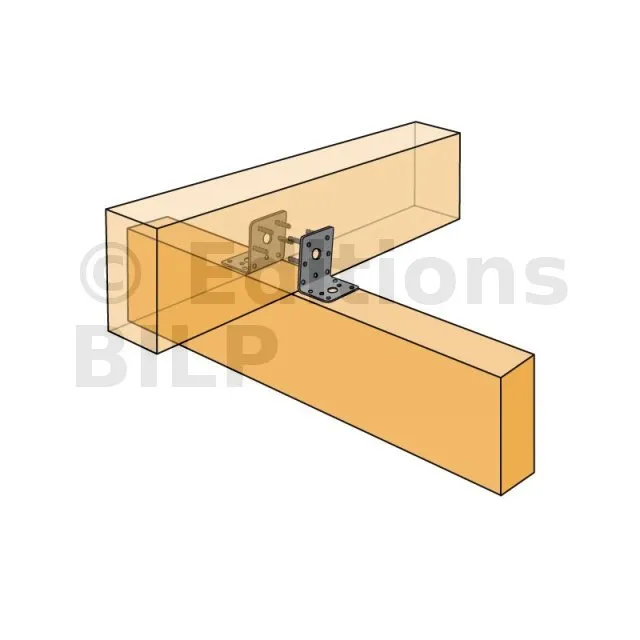

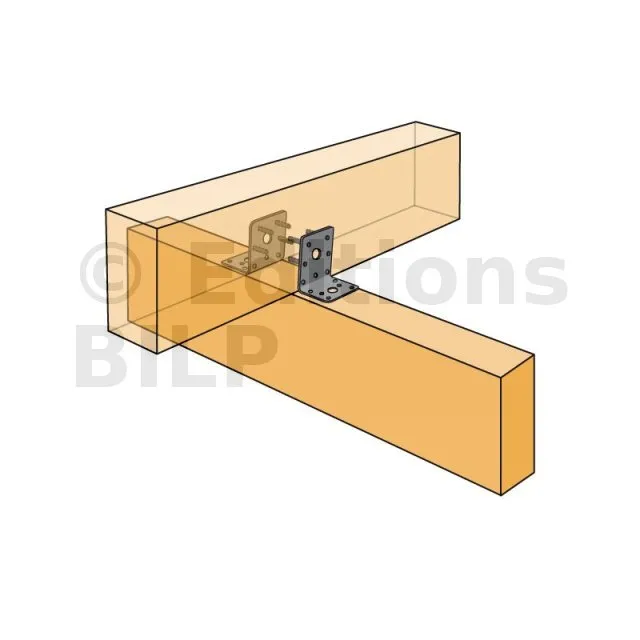

Valeurs caractéristiques - Bois sur bois - Clouage total
Une gamme d’accessoires vous permettant de garantir le positionnement de vos coffrages cartons. Support de coffrage carton extérieur
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AE76 | 9 | 7 | 5.1 | 7.7 | 10.4 | 13.4 | 2.5/kmod^0.25 | 3.6/kmod^0.25 |
| AE116 | 12 | 7 | 5.1 | 7.7 | 14.7 | 20 | 2.8/kmod^0.25 | 4/kmod^0.25 |
1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.
* Pour d’autres configuration d’assemblage (plan de clouage, direction d’effort ...), merci de vous référer à l’ETE-06/0106.
Valeurs caractéristiques - Bois sur bois - Clouage partiel
Une gamme d’accessoires vous permettant de garantir le positionnement de vos coffrages cartons. Support de coffrage carton extérieur
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AE76 | 7 | 7 | 5.1 | 7.7 | 8.2 | 11.4 | 2.5/kmod^0.25 | 3.6/kmod^0.25 |
| AE116 | 8 | 7 | 5.1 | 7.7 | 11.9 | 16.9 | 2.8/kmod^0.25 | 4/kmod^0.25 |
1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.
* Pour d’autres configuration d’assemblage (plans de clouages, direction d’effort ...), merci de vous référer à l’ETA-06/0106.

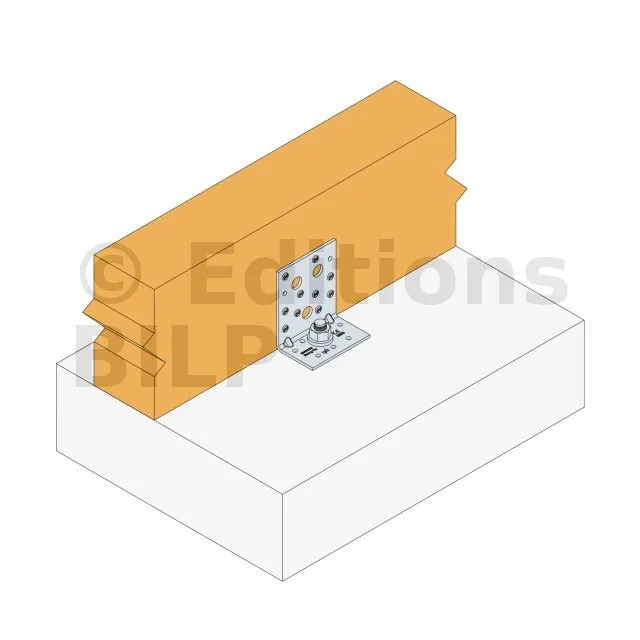

Valeurs caractéristiques - Connexion bois sur béton

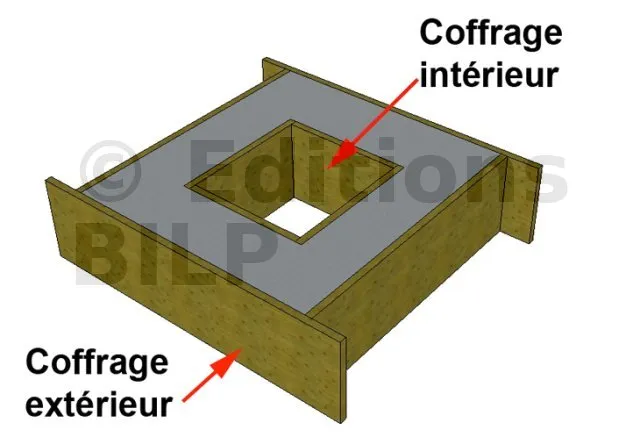

Il existe deux sortes de coffrages :
- le coffrage Extérieur, C’est le moule que l’on remplit de béton : poutre, poteau, semelle, massif etc. Le coffrage extérieur nécessite un serrage.
- Le coffrage Intérieur, les cotes sont bloquées, d’une réservation, d’un mannequin, d’un négatif etc. Le coffrage intérieur nécessite un blocage.
Le calcul des cotes sera différent dans les deux cas.
Une gamme d’accessoires vous permettant de garantir le positionnement de vos coffrages cartons. Support de coffrage carton extérieur
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AE76 | 9 | CNA* | 1 | M12 | min : 18.7 ; 16.8/kmod | 16.8/kmod | 6.7 | 10.3 | 3.1/kmod^0.25 | 4.4/kmod^0.25 |
| AE116 | 12 | CNA* | 2 | M12 | 20.7 | min : 33.3 ; 28.1/kmod | 23 | 25.5 | 8.8/kmod^0.25 | min : 12.9 ; 10.6/kmod^0.25 |
1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. La capacité résistante de l’ancrage doit être au minimum de 15,3 kN, à la fois pour l’arrachement et le cisaillement. La capacité résistante de l’assemblage doit être réduite proportionnellement si la résistance de l’ancrage est inférieure à 15,3 kN.
3. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.
* Pour d’autres configuration d’assemblage (plans de clouages, direction d’effort ...), merci de vous référer à l’ETE-06/0106.
Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide
Il existe deux sortes de coffrages :
- le coffrage Extérieur, C’est le moule que l’on remplit de béton : poutre, poteau, semelle, massif etc. Le coffrage extérieur nécessite un serrage.
- Le coffrage Intérieur, les cotes sont bloquées, d’une réservation, d’un mannequin, d’un négatif etc. Le coffrage intérieur nécessite un blocage.
Le calcul des cotes sera différent dans les deux cas.
Une gamme d’accessoires vous permettant de garantir le positionnement de vos coffrages cartons. Support de coffrage carton extérieur
| Références | Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques simplifiées - Bois C24 - 2 équerres [kN] | |||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AE76 | 9 | CNA | 1 | M12 | 18.6 | 18.6 | 6.7 | 10.3 |
| AE116 | 12 | CNA | 2 | M12 | 20.7 | 31.2 | 23 | 25.5 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé
Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

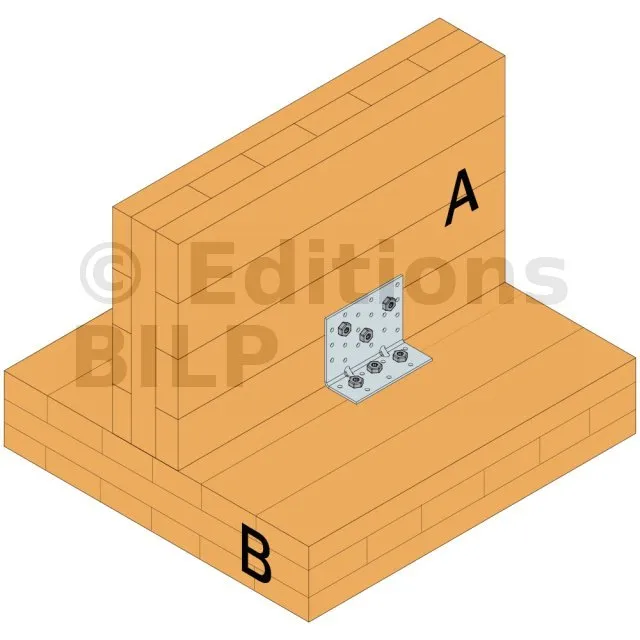

Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres
Une gamme d’accessoires vous permettant de garantir le positionnement de vos coffrages cartons. Support de coffrage carton extérieur
| Références | Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois CLT - 2 équerres par assemblage [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Quantité | Type | Quantité | Type | SSH12x80 | SSH12x80 | |
| AE116 | 3 | SSH | 3 | SSH | 33 | 29.5 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Bois sur bois :
Bois sur béton :
- Un ou deux boulons M12 avec la rondelle US40/40/10G.
CLT sur CLT :

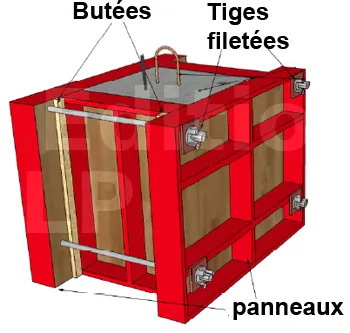

Il existe deux sortes de coffrages :
- le coffrage Extérieur, C’est le moule que l’on remplit de béton : poutre, poteau, semelle, massif etc. Le coffrage extérieur nécessite un serrage.
- Le coffrage Intérieur, les cotes sont bloquées, d’une réservation, d’un mannequin, d’un négatif etc. Le coffrage intérieur nécessite un blocage.
Le calcul des cotes sera différent dans les deux cas.
le coffrage que l’on remplit de béton : poutre, poteau, semelle, massif etc nécessite obligatoirement un moyen de serrage.
Des butées seront nécessaires dans la position l’inverse du serrage.
Celles-ci empêchent les panneaux transversaux de reculer sous la pression du béton.

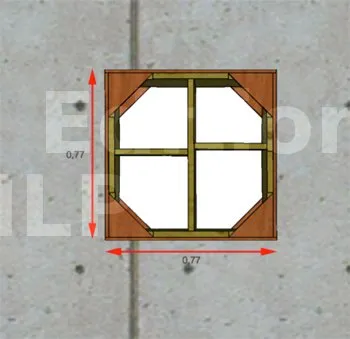

Le moule (réservation) que l’on ne doit pas remplir
