Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. ACRL10520
-
RéférenceACRL10520
-
Epaisseur2mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
-
MarqueSIMPSON Strong-Tie
-
Code EAN5701953479107
-
Perçages Aile A10Ø5 ; 2Ø11 ; 1Ø11x31
-
Perçages Aile B14Ø5 ; 1Ø11x31
-
Fixation BOIS/BOIS - clouage totalAile A : 14 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
-
Connexion bois sur support rigideAile A : 2 - type : boulon Ø10 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
-
Profondeur105mm

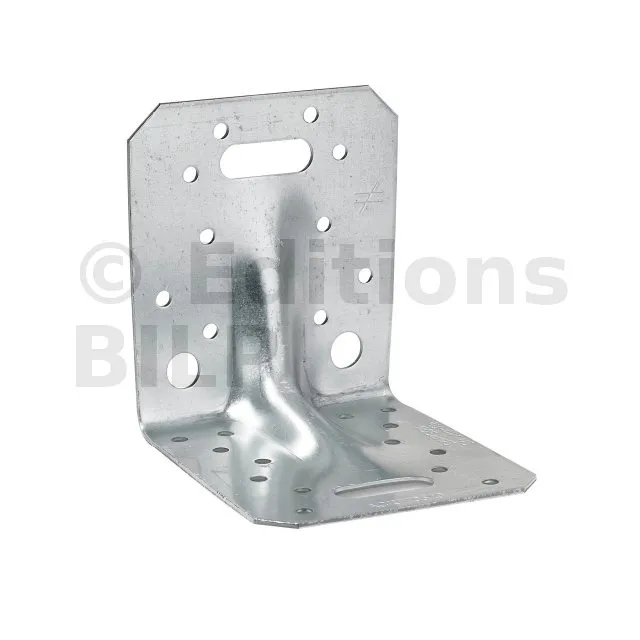

Équerre renforcée ACRL

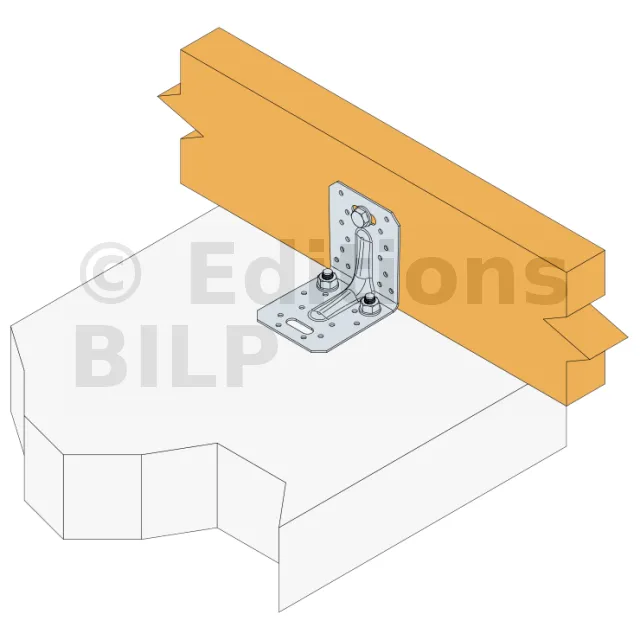

L’équerre renforcée ACRL10520 répond à des applications structurelles dans la charpente et la maison à ossature bois. La présence des trous oblongs sur chaque aile permet un réglage latéral.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 2 mm.
Avantages
- Résistante aux efforts de traction et cisaillement,
- Utilisable dans de multiples configurations,
- Réglage latéral possible.
Application
Support
- Porteur : bois massif, lamellé collé, béton, acier, ...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Ancrages de chevrons, consoles, chevêtres, ...

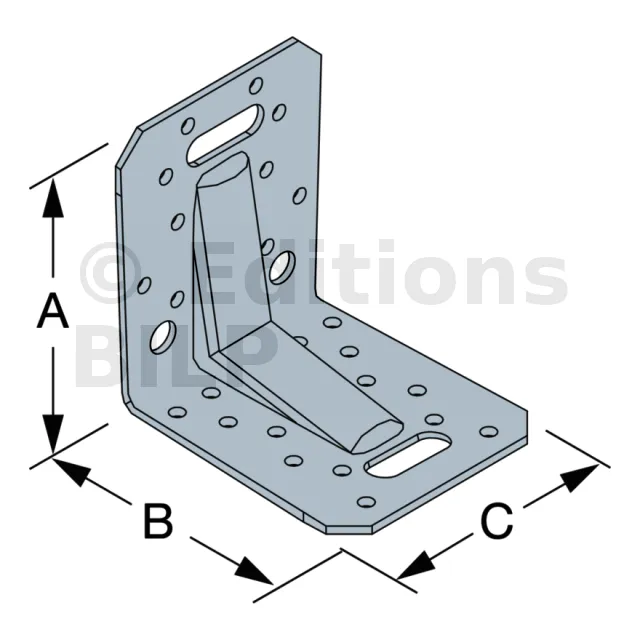

Dimensions :
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø11 | Ø11x31 | Ø5 | Ø11x31 | |
ACRL10520 | 105 | 105 | 90 | 2 | 10 | 2 | 1 | 14 | 1 |
Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||
Quantité | Quantité | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
ACRL10520 | 14 | 10 | 13.4 | 14.3 | 12.8 | 18.4 |
Valeurs Caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||
Quantité | Type | Quantité | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
ACRL10520 | 2 | Ø10 | 10 | CNA* | 24.1 | 28.5 | 10.8 | 14.2 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Informations techniques

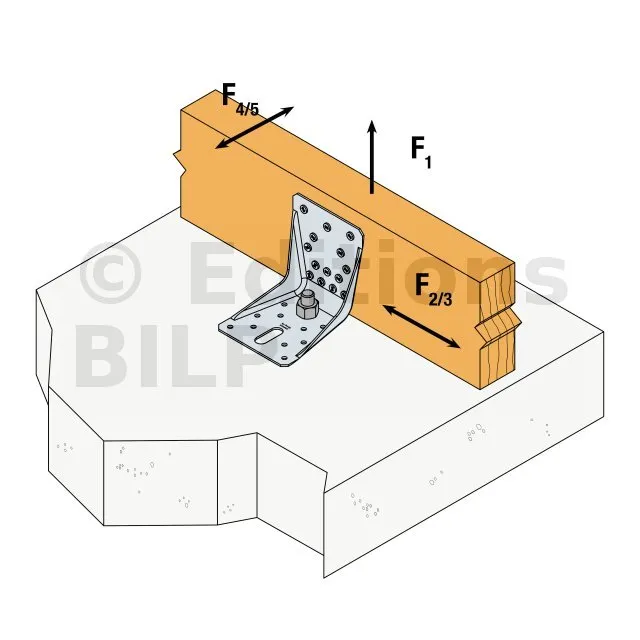

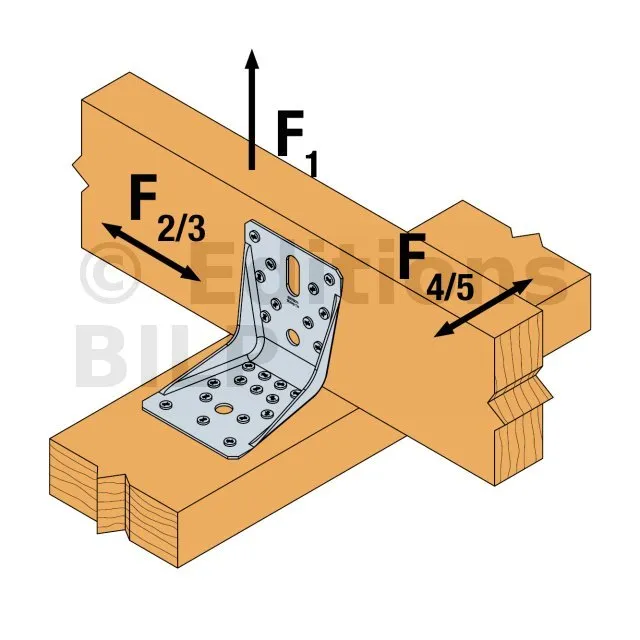

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
Fixations
Sur bois :
- Pointes annelées CNAØ4.0x35mm ou CNAØ4.0x50mm.
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
- Boulons.
- Tirefonds.
Sur support rigide :
Béton :
- Goujon d’ancrage : WA M10-78/5.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH M16x130.
Sur acier :
Installation

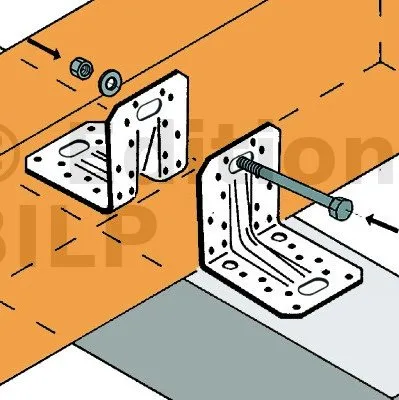

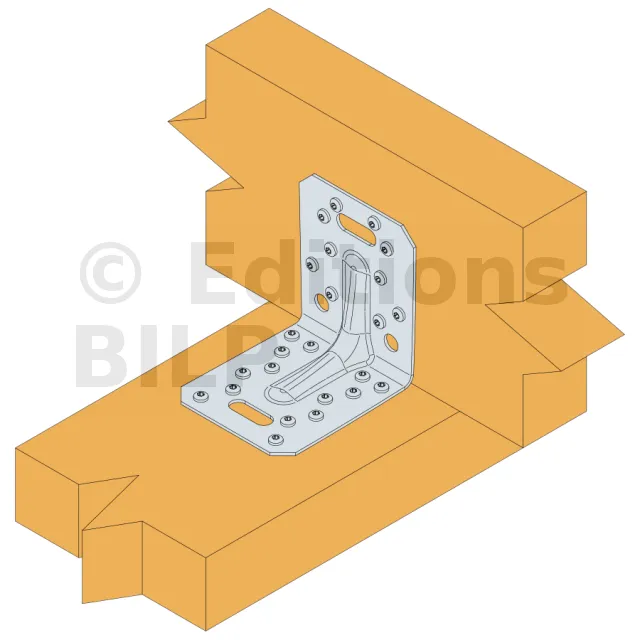

1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,

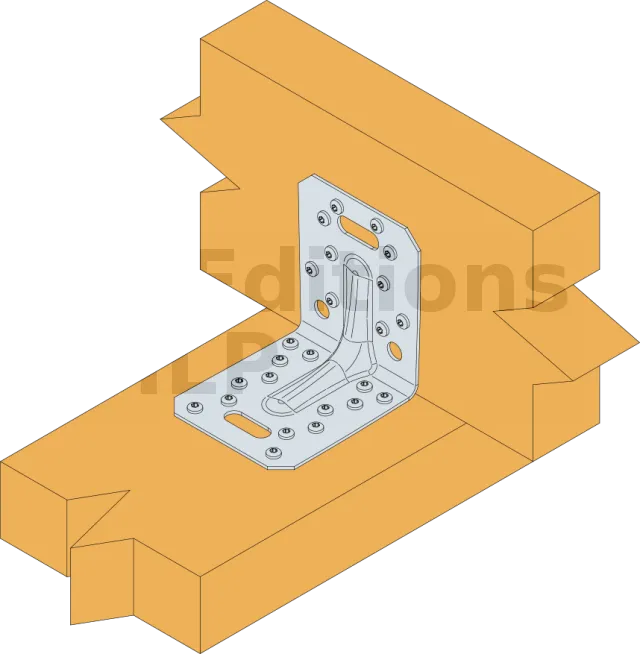

3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,

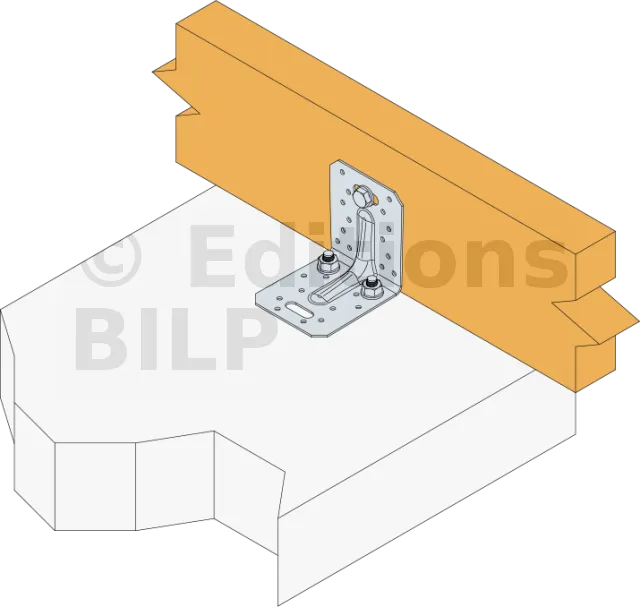

4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
