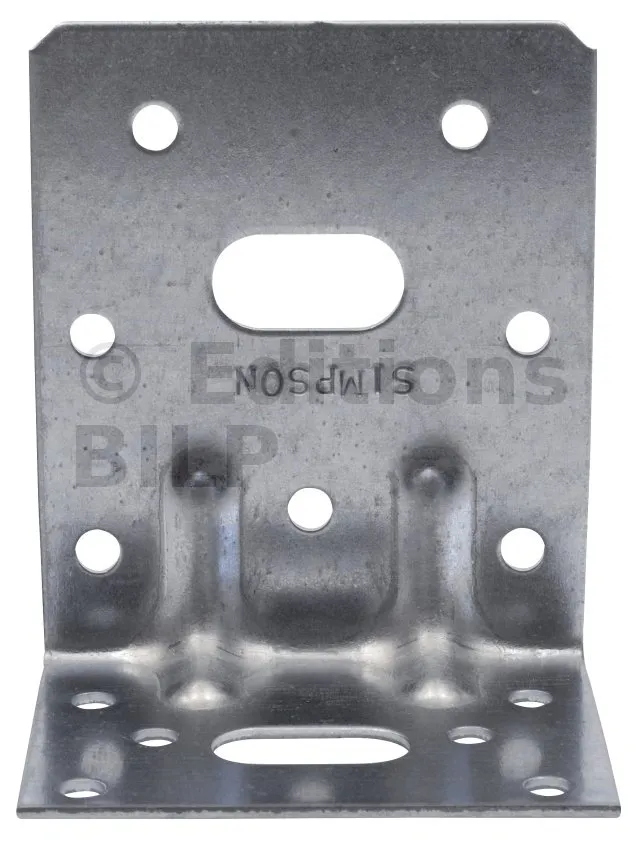

Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. E5/2

EN STOCK
Expédition immédiate disponible pour 31 unité(s).
1€04
  HT  / équerre
(1.25 € TTC)
    • 65mm
    • 2mm
    • 48mm
    • 75mm
    • 1 pièce
  • Autres choix

  • Référence
    E5/2
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Perçages Aile B
    Vis ou pointes : 7 Ø5 ; Oblong : 1 Ø11x22
  • Perçages Aile C
    Vis ou pointes : 6 Ø5 ; Oblong : 1 Ø11x22

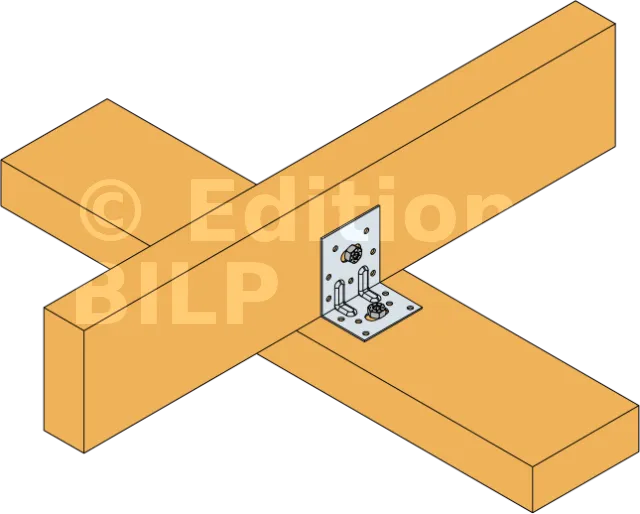

  • Fixation bois/bois - type poutre/poutre
    Aile B : 7 ; Aile C : 6 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres

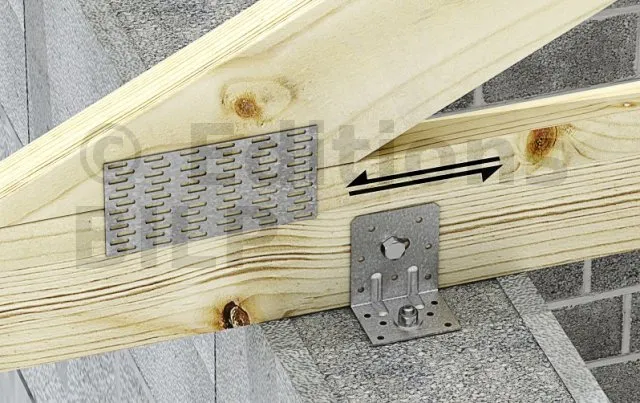

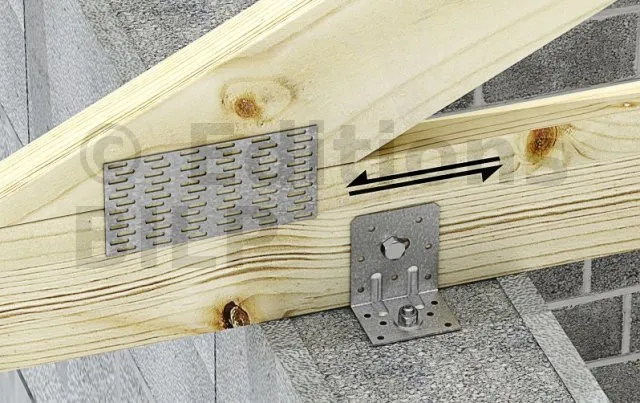

  • Fixation bois/support rigide - type poutre/support rigide
    Aile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
  • Code EAN
    3523140208268

Équerres renforcées CLASSIQUES

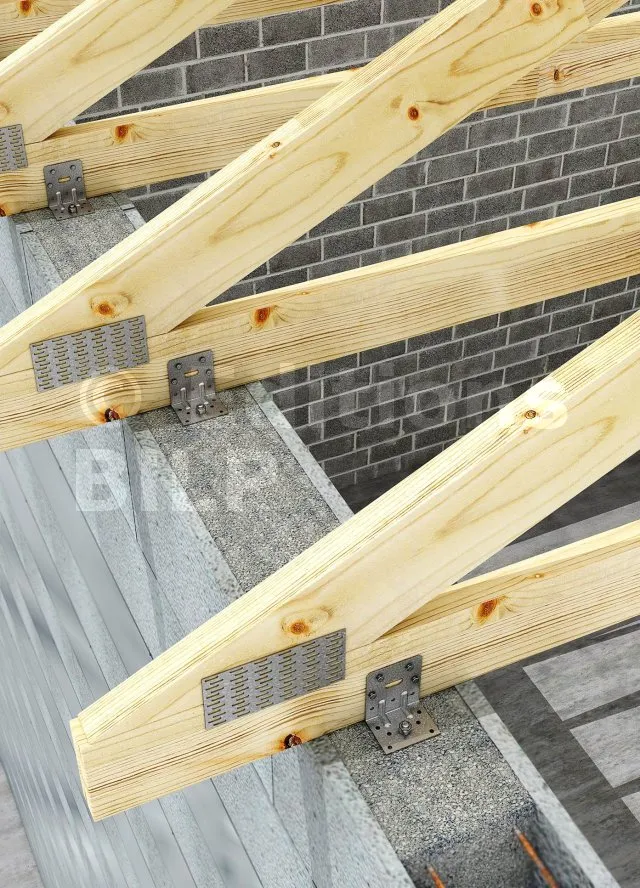

Les équerres renforcées CLASSIQUES répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques :

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Equivalent inox disponible (E5IX,
  • Épaisseur : de 1,5 à 3 mm selon les modèles.

Avantages :

  • Haute rigidité,
  • Polyvalence d’utilisations.

Application

Support :

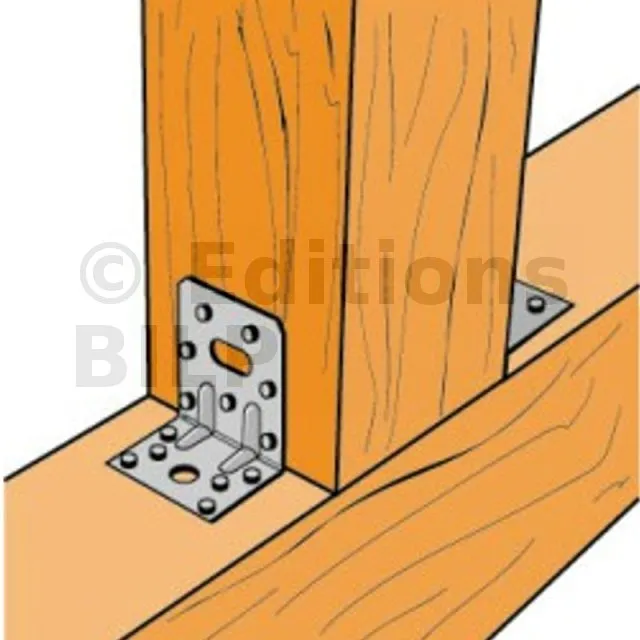

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d’utilisation :

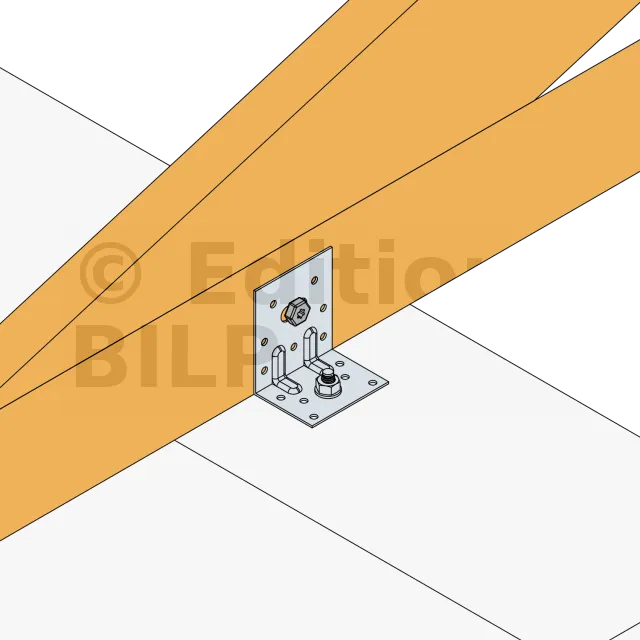

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

Dimensions et perçages
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø13 Ø11x22 Ø5 Ø11 Ø13 Ø11x22 Ø12x20
E5/1.5 76.5 49.5 65 1.5 7 - 1 6 - - 1 -
E5/1.5/11.22/11 76.5 49.5 65 1.5 7 - 1 6 1 - - -
E5/2 77 50 65 2 7 - 1 6 - - 1 -
E4/2.5 102.5 62.5 75 2.5 7 1 - 6 - - - 1
E6/2.5 122.5 62.5 75 2.5 11 1 - 6 - - - 1
E8/2.5 162.5 62.5 75 2.5 12 2 - 6 - - - 1
E14/2 82 52 75 2 8 1 - 4 - 1 - -
E17/2 150 50 75 2 15 2 - 4 - 1 - -
E19/3 152 52 75 3 15 2 - 4 - 1 - -
E5/1.5/135* 75 48 65 1.5 7 - 1 6 - - 1 -

* Equerre pliée à 135°

Valeurs caractéristiques - connexion bois sur bois - clouage total - 2 équerres

RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E5/1.5 7 6 6.1 7.1 8.6 9.3 9.8 10.8 13 14
E5/1.5/11.22/11 7 6 6.1 7.1 8.6 9.3 9.8 10.8 13 14
E5/2 7 6 6.1 7.1 8.6 9.8 9.8 10.8 13 14
E4/2.5 8 6 5.5 6.3 7.2 7.6 7.6 8.3 10.1 10.7
E6/2.5 11 6 5.5 6.3 7.2 7.6 9.4 10.3 12.5 13.3
E8/2.5 13 6 5.5 6.3 7.2 7.6 10 11 13.3 14.2
E14/2 8 4 4.2 5.1 6.7 8.4 5.3 5.8 7.7 9.7
E17/2 15 4 4.9 5.6 6.7 7.4 8.2 9 10.9 11.6
E19/3 15 4 4.9 5.6 6.7 7.4 8.2 9 10.7 11.4

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres

RéférencesValeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA Ø4.0x50 CNA4.0x60
E6/2.5 8 6 4.1 5 6.6 8.3 5.3 6.3 9 9.6
E8/2.5 10 6 4.2 5 6.7 8.3 6.2 7.5 11.5 12.1
E17/2 12 4 4.2 5.1 6.7 8.3 6.7 7.3 10.7 11.3
E19/3 12 4 4.2 5.1 6.7 8.3 6.5 7.1 10.7 11.4

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur support rigide - 2 équerres
RéférencesValeurs caractéristiques - Bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E5/1.5 7 CNA 1 Ø10 6.6 6.6 6.6 6.6 -* -* -* -*
E5/1.5/11.22/11 7 CNA 1 Ø10 6.6 6.6 6.6 6.6 5.8 6.7 8.6 9.9
E5/2 7 CNA 1 Ø10 8.4 8.4 8.4 8.4 -* -* -* -*
E4/2.5 8 CNA 1 Ø10 12.6 12.6 12.6 12.6 -* -* -* -*
E6/2.5 11 CNA 1 Ø10 12.6 12.6 12.6 12.6 -* -* -* -*
E8/2.5 13 CNA 1 Ø10 12.7 12.7 12.7 12.7 -* -* -* -*
E14/2 8 CNA 1 Ø10 3.6 4.4 5 6.3 3.4 4.1 5.5 6.9
E17/2 15 CNA 1 Ø10 15.2 15.2 15.2 15.2 5.8 6.6 8.3 9.4
E19/3 15 CNA 1 Ø10 28.1 28.1 28.1 28.1 8.1 9.2 11.6 13

* Aucune reprise de charge car appui glissant

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - connexion poteau bois sur support rigide - 2 Equerres
RéférencesValeurs caractéristiques - Bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E6/2.5 8 CNA 1 Ø10 3.3 4 5.3 6.6 -* -* -* -*
E8/2.5 10 CNA 1 Ø10 3.3 4 5.3 6.6 -* -* -* -*
E17/2 12 CNA 1 Ø12 10.2 12.4 12.6 15.8 3.4 3.7 5.3 5.6
E19/3 12 CNA 1 Ø12 10 12.2 15.3 19.2 5.9 6.5 10 10.7

* Aucune reprise de charge car appui glissant

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Equerres
RéférencesValeurs Caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k
Quantité Type Quantité Type SSH10x40
E5/1.5 1 SSH 1 [010] 5
E5/1.5/11.22/11 1 SSH 1 [010] 5

Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 Equerres
RéférencesValeurs Caractéristiques - Bois sur béton - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k
Quantité Type Quantité Type SSH10x40
E5/1.5 1 SSH 1 SSH 3.1
E5/1.5/11.22/11 1 SSH 1 SSH 3.1

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
