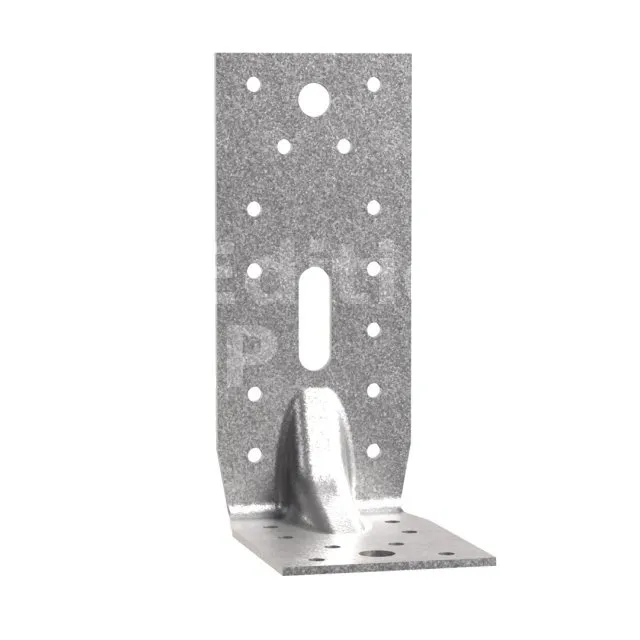

Grande équerre renforcée E9S/2,5

Caractéristiques

Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 2,5 mm.

Avantages

• Grande rigidité,
• Grande variété d’utilisations.

Applications

Support

• Porteur : bois massif, lamellé collé, béton, acier, ...
• Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d’utilisation

• Fixation de fermettes,
• Lisses et montants de bardage,
• Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

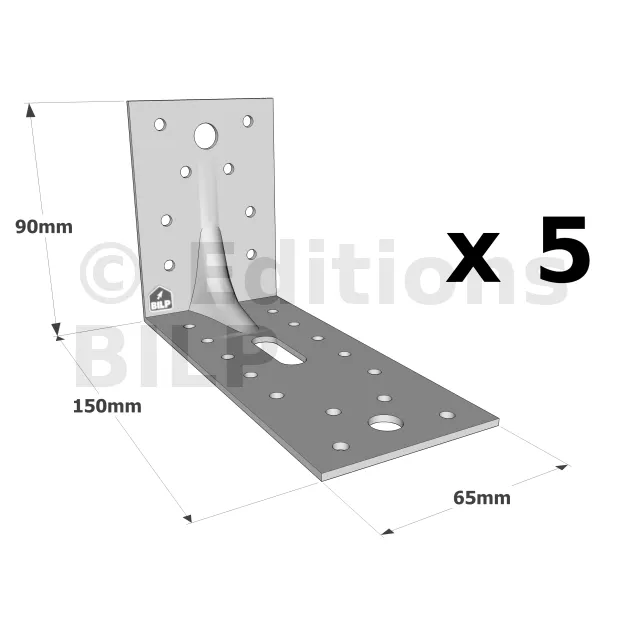

Dimensions

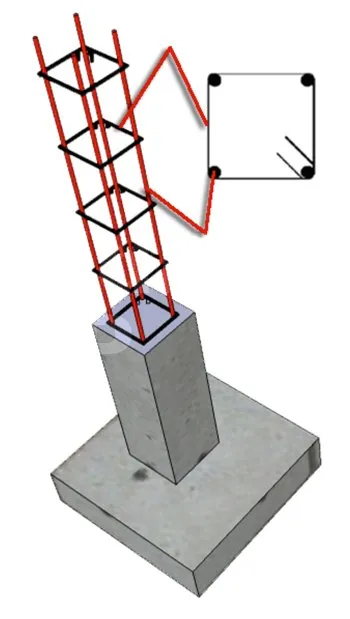

Plan d’armature d’un poteau

La désignation des aciers peut être portée de deux façons différentes :

• Soit sur un trait fin suivi de une ou plusieurs flèches désignant les aciers ;
• Soit en ne portant sur le dessin que le numéro d’ordre de l’acier indiqué dans un

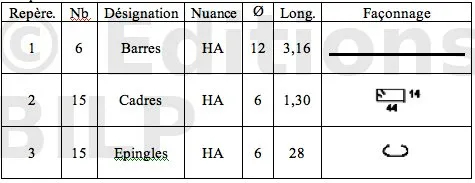

  cercle avec une flèche le désignant, et en reprenant la nomenclature des aciers sous forme de tableau.

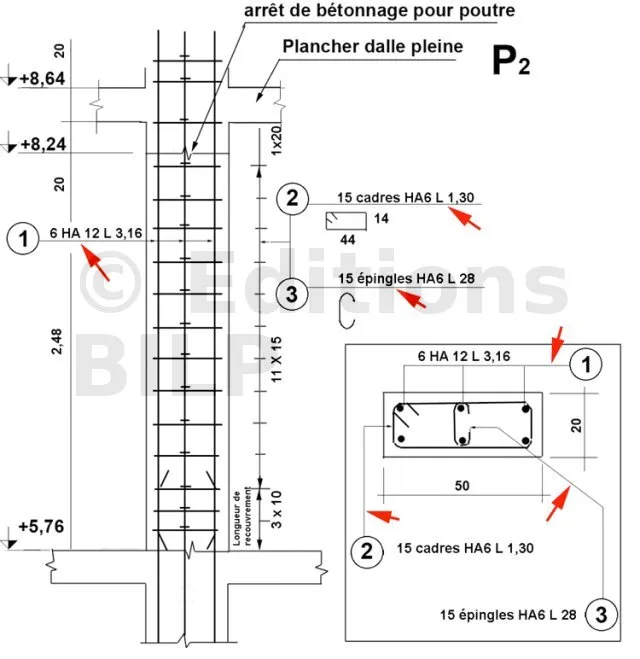

Le poteau sera dessiné en élévation et en coupe. Sur le plan de ferraillage sera indiqué tous les aciers constituant le poteau (attentes, barres longitudinales, cadres, étriers, épingles...)
Chaque éléments sera défini par :

• un repère N° de référence ;
• la nuance de l’acier ;
• le diamètre en millimètre ;
• l’espacement entre chaque acier ;
• la longueur développée ;
• la représentation graphique cotée du façonnage.

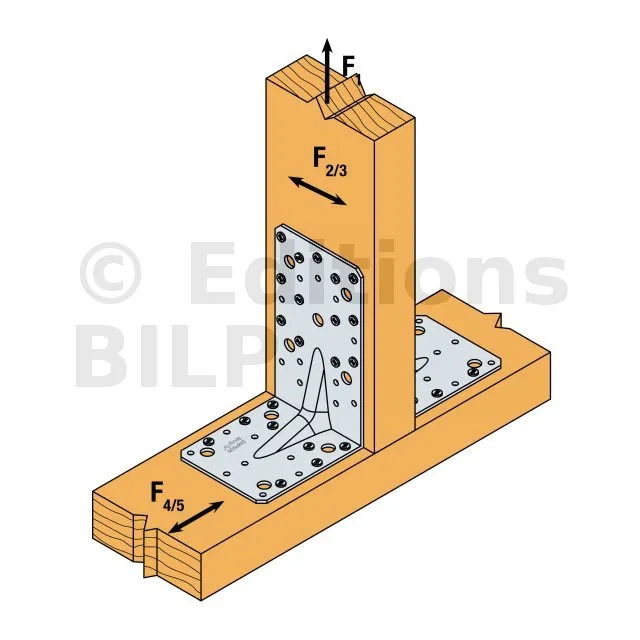

Valeurs caractéristiques simplifiées - Connexion bois sur bois - 2 équerres

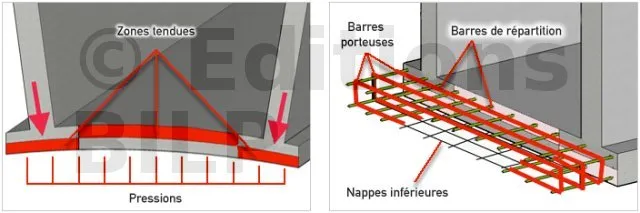

Ne pas confondre radier et dallage porté qui est une dalle.
Le radier quant à lui est une fondation à part entière il travaille à l’opposé d’une dalle.
Son ferraillage sera donc avec des aciers porteurs en partie haute et sous les murs.

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

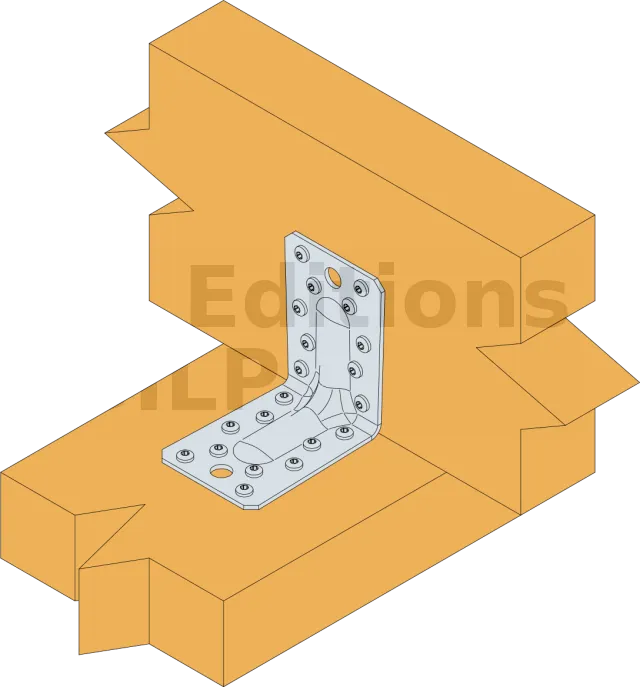

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres

Ne pas confondre radier et dallage porté qui est une dalle.
Le radier quant à lui est une fondation à part entière il travaille à l’opposé d’une dalle.
Son ferraillage sera donc avec des aciers porteurs en partie haute et sous les murs.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
