Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. E9/2.5_5

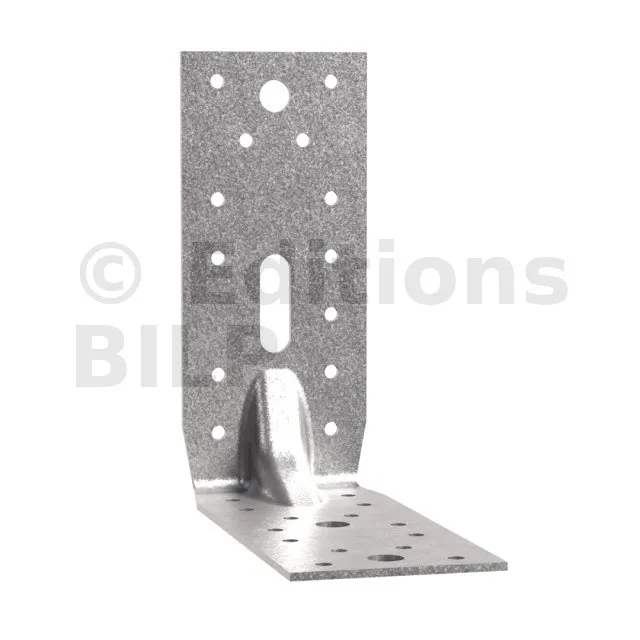

Grande équerre renforcée E9/2,5

Caractéristiques

Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 2,5 mm.

Avantages

• Grande rigidité,
• Polyvalence d’utilisations.

Applications

Support

• Porteur : bois massif, lamellé collé, béton, acier, ...
• Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d’utilisation

• Fixation de fermettes,
• Lisses et montants de bardage,
• Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

Dimensions

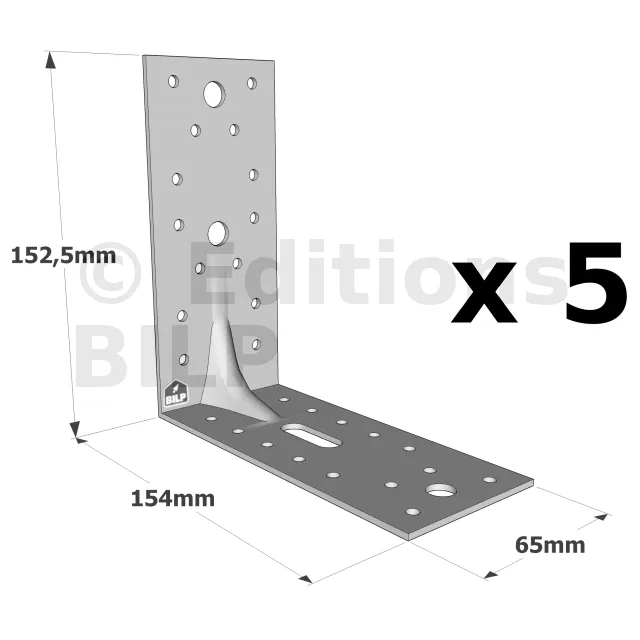

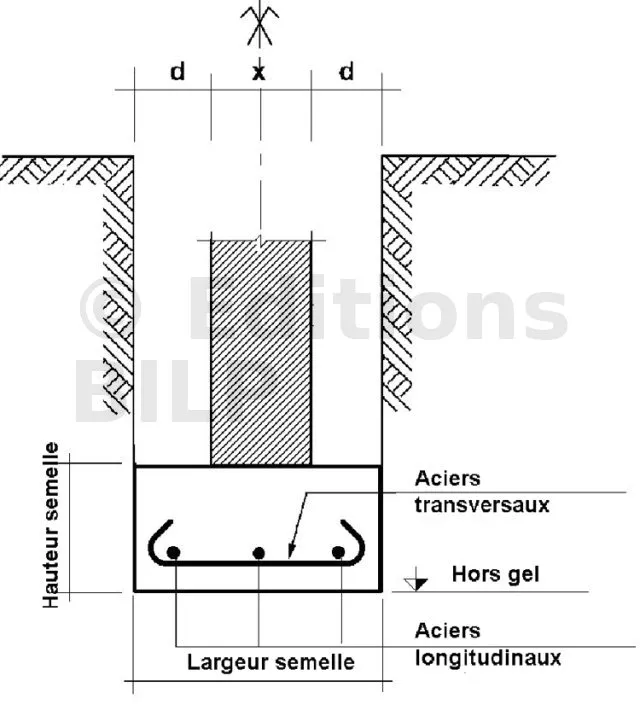

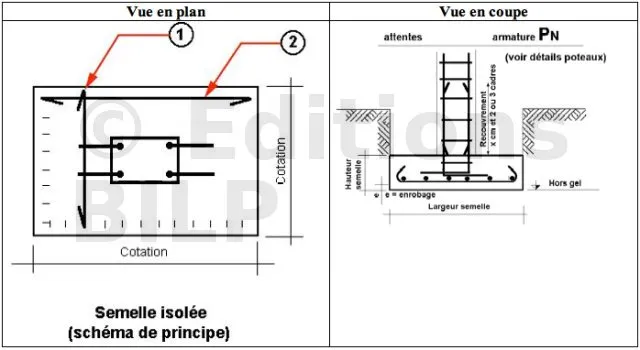

Semelles filantes

Les armatures des semelles filantes ne seront représentées que par une coupe transversale précisant le nombre, la nuance et le diamètre des aciers longitudinaux (aciers filants), mais rarement leur nombre. La longueur totale sera préférée. Ainsi que la nuance, le diamètre, l’espacement et le façonnage des aciers transversaux (aciers de répartition).

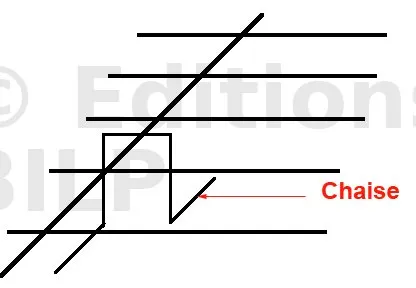

Les aciers transversaux (1° lit) seront différenciés des aciers longitudinaux (2° lit) soit par leur désignation (1° et 2° lits), soit par leur représentation différente (trait continu et trait interrompu long), mais le nombre de barres et l’écartement utilisé pour chaque lit devra être clairement indiqué soit dans la désignation, soit dans le tableau.

Les attentes pour reprise des aciers du poteau seront clairement indiquées avec la longueur de recouvrement.

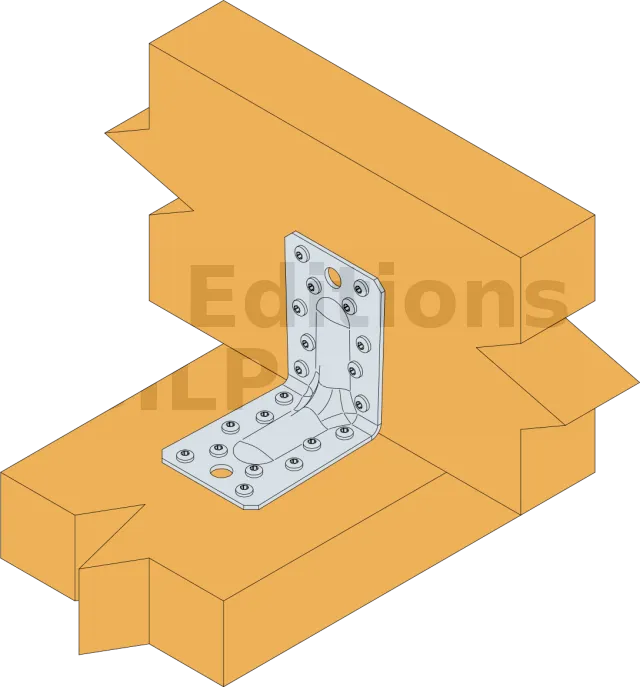

Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 2 équerres

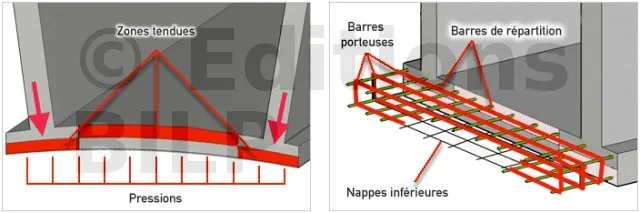

Ne pas confondre radier et dallage porté qui est une dalle.
Le radier quant à lui est une fondation à part entière il travaille à l’opposé d’une dalle.
Son ferraillage sera donc avec des aciers porteurs en partie haute et sous les murs.

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.

Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 2 équerres

Ne pas confondre radier et dallage porté qui est une dalle.
Le radier quant à lui est une fondation à part entière il travaille à l’opposé d’une dalle.
Son ferraillage sera donc avec des aciers porteurs en partie haute et sous les murs.

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.

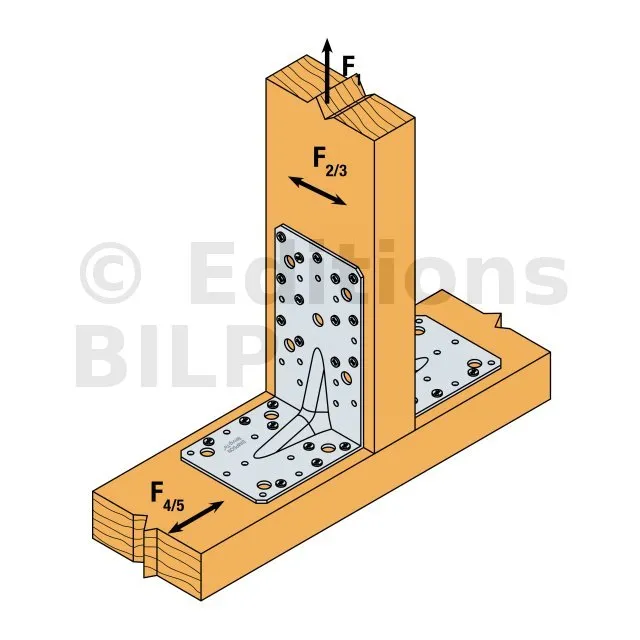

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres

Ne pas confondre radier et dallage porté qui est une dalle.
Le radier quant à lui est une fondation à part entière il travaille à l’opposé d’une dalle.
Son ferraillage sera donc avec des aciers porteurs en partie haute et sous les murs.

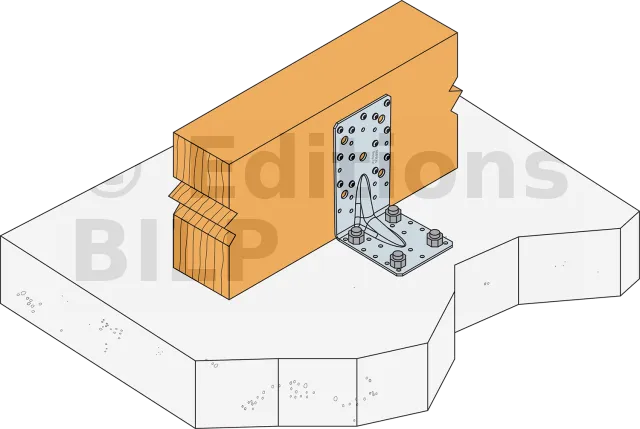

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres

Ne pas confondre radier et dallage porté qui est une dalle.
Le radier quant à lui est une fondation à part entière il travaille à l’opposé d’une dalle.
Son ferraillage sera donc avec des aciers porteurs en partie haute et sous les murs.

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

Notes techniques

Informations techniques

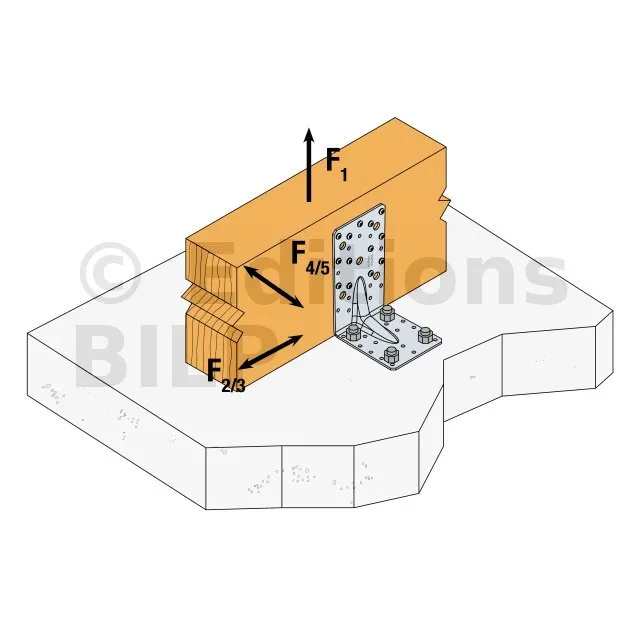

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

• Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
• Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
  F2 et F3 : effort latéral de cisaillement
  Cas particulier d’une fixation avec 1 seule équerre :

• La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
  F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

• La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge,
