Liaison Empannon Arêtier - Réf. LEA240/30/70/1.5
-
RéférenceLEA240/30/70/1.5
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346.
-
Fabricationfrançaise
-
Epaisseur1.5mm
-
Largeur30mm
-
MarqueSIMPSON Strong-Tie
-
Perçages2 Ø4
-
Hauteur70mm
Liaison Empannon Arêtier

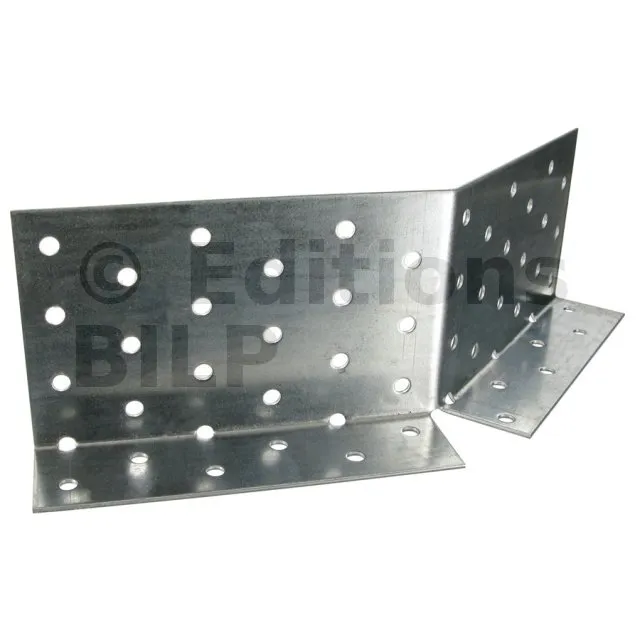

La liaison empannon arêtier LEA permet de faire la liaison entre l‘arêtier et l‘empannon avec un angle de 45°.
Caractéristiques :
Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1.5 mm.
Avantages :
- Design permettant de positionner parfaitement l’empannon.
Applications
Support :
- Fermette.
Domaines d’utilisation :
- Fixation d’empannon.
Dimensions et Valeurs caractéristiques

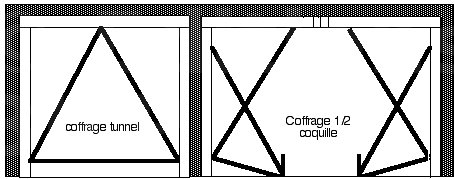

Ce type de coffrage rassemble simultanément le coffrage des murs et de la dalle. Il est conçu pour des dimensions prédéfinies et répétitives spécifiques à un chantier. Il peut être monobloc lorsque la dalle possède une autoportance suffisante ou en demi-coquille si le plancher ne fournit pas une autoportance adéquate.
| Références | Dimensions [mm] | Perçage | Valeurs Caractéristiques en kN Bois de classe C24 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | Épaisseur [mm] | Aile A | Aile B | Descendante | Ascendante | |

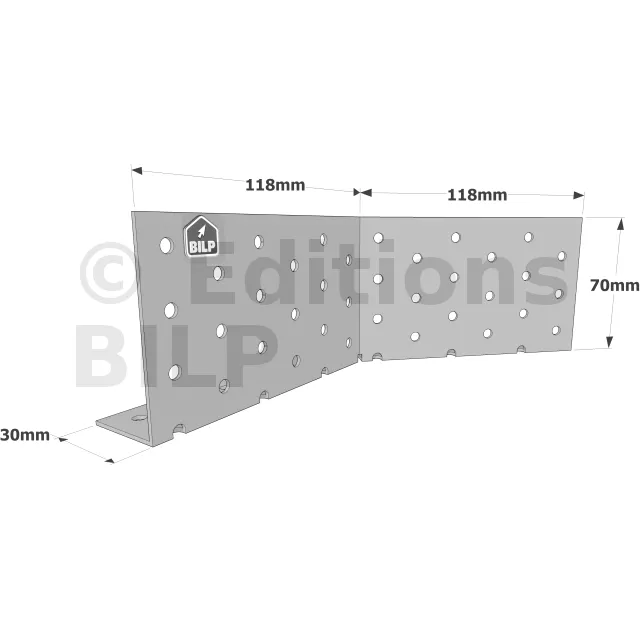

| LEA240/30/70/1.5 | 118 | 118 | 30 | 70 | 12 - Ø4.0x35 | 6 - Ø4.0x35 | 2.7 | 2.3 |
Fixations
- Pointes annelées CNA Ø4,0 x 35 mm.
Installation
Sur Bois :

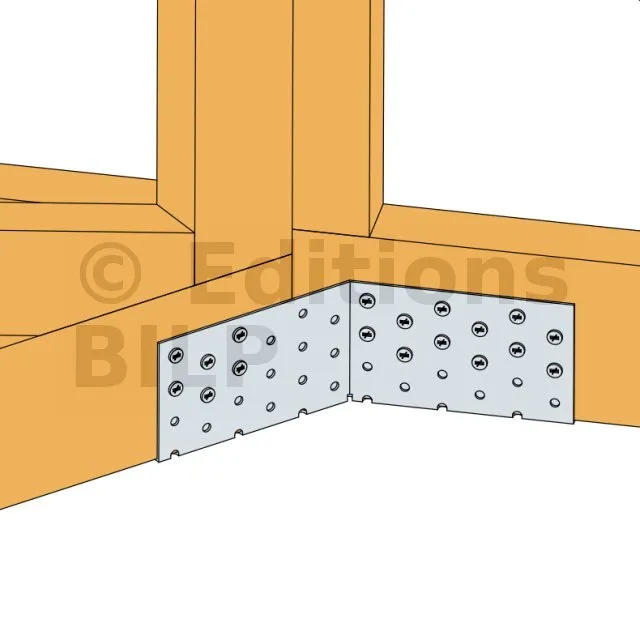

1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

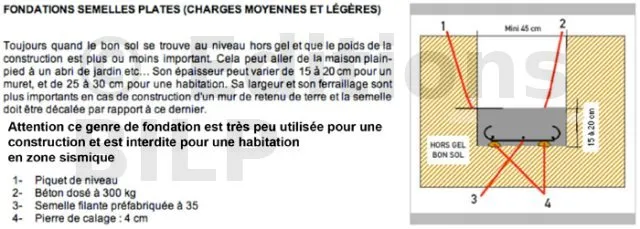

Le coulage s’effectue dès que le terrassement est effectué pour que les intempéries ne viennent pas altérer le fond de fouille.
Le béton devra être dosé entre 275 et 300 kg /m3. La plasticité du béton sera de mise sans excès d’eau.

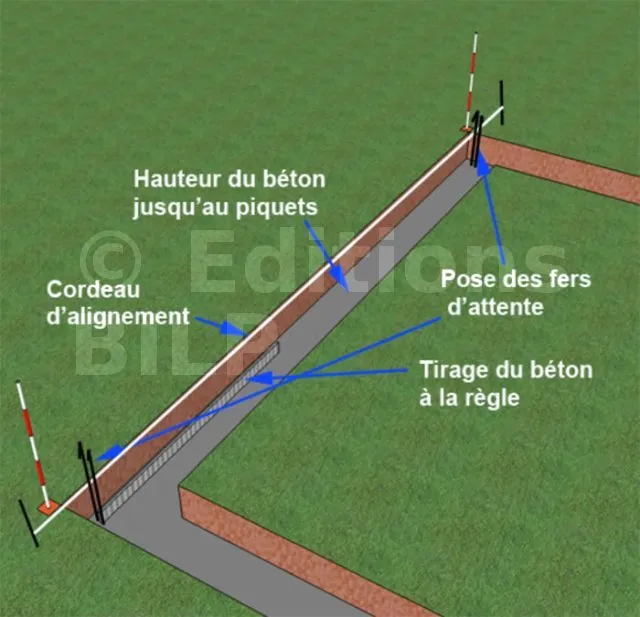

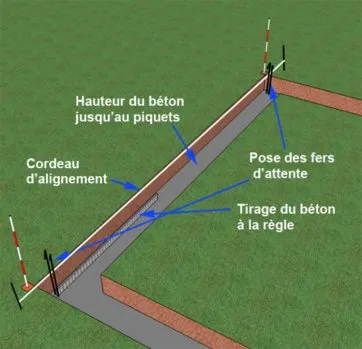

La hauteur sera définie par les piquets que vous aurez positionnés au préalable tous les 2 mètres afin de tirer la règle métallique pour rendre la surface de la semelle la plus plane possible et surtout à niveau.
Il est même nécessaire de talocher la surface du béton en fin de coulage. Dès la fin du coulage, quand le béton n’a pas encore fait sa prise, il est primordial de tendre les ficelles et de planter les fers d’attente des chaînages verticaux d’angle.
