Goujon d’ancrage - Rondelle large - FM753 EVO LW M12X199 - Réf. 75345B1219900
-
Référence75345B1219900
-
MarqueSIMPSON Strong-Tie
-
FabricationFrançaise
-
Epaisseur maximale des pièces à fixer (tfix)100mm
-
Diamètre maximal pièces à fixer (df)14mm
-
Profondeur d’ancrage (hef)65m
-
Diamètre perçage x profondeur minimale perçage (d0 x h1)12 x 90mm
-
Diamètre de perçage12mm
-
Profondeur de perçage min. [h1]90mm
-
Epaisseur minimale du support [mm]130mm
-
Ouverture de clés sur plat [SW]19mm
-
Couple de serrage [Tinst] [Nm]50
-
Prof. d’ancrage nominal [hnom]78mm
-
Distance au bord mini [cmin]70mm
-
Distance entraxe mini [smin]70mm

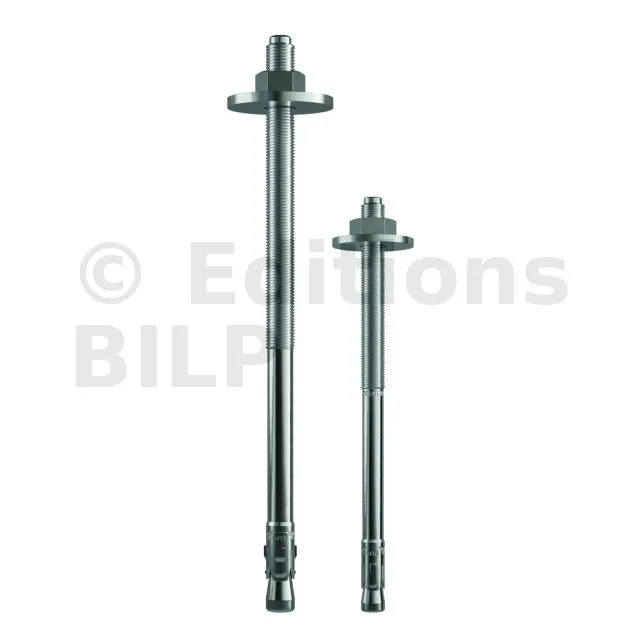

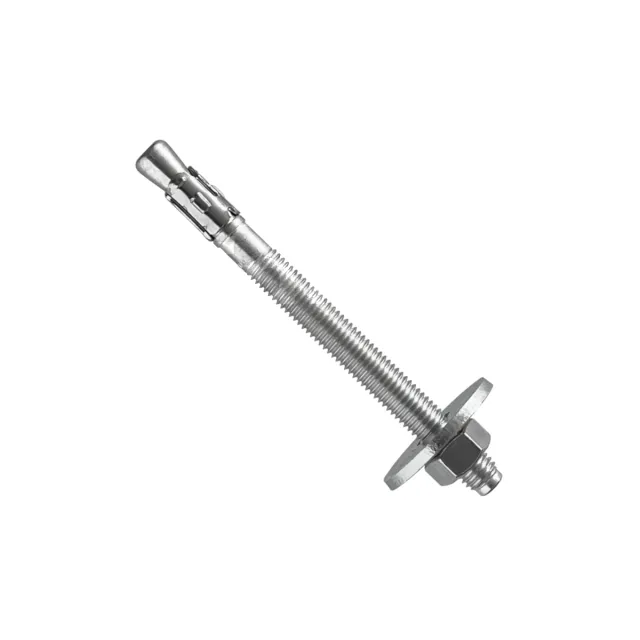

Goujon d’ancrage FM 753 evo avec rondelle large
Les goujons d’ancrage FM 753 sont des fixations par expansion sur support béton, ces goujons sont fournis avec des rondelles larges prémontés, idéales pour les assemblages bois sur béton.
Caractéristiques
Matière
- Acier électrozingué.
Avantages
- Distance au bord et entraxes faibles,
- Pose simple et rapide : écrou et rondelle prémontés et profondeur d’ancrage réduit ; Ø du filetage = Ø du perçage,
- Filetage protégé lors de la pose : point de frappe renforcé.
- Marquage sur tête : identification de la dimensions du goujon après installation.
- Rondelle large prémontée
Application
Domaines d’utilisation

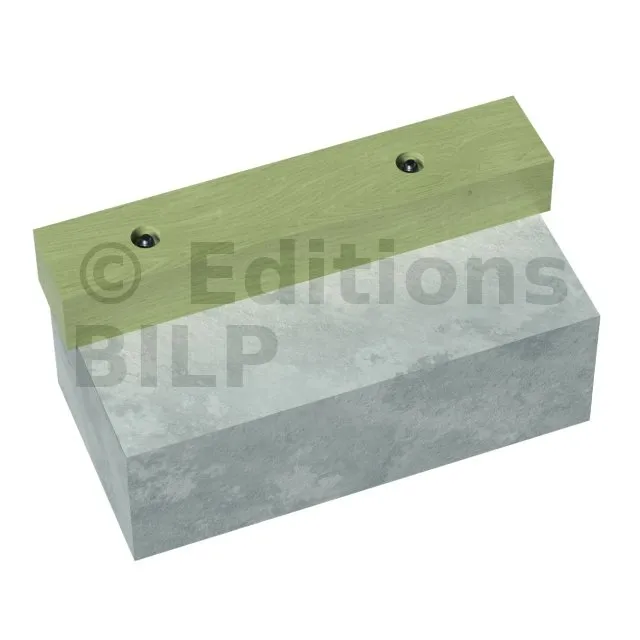

- lisse bois sur béton

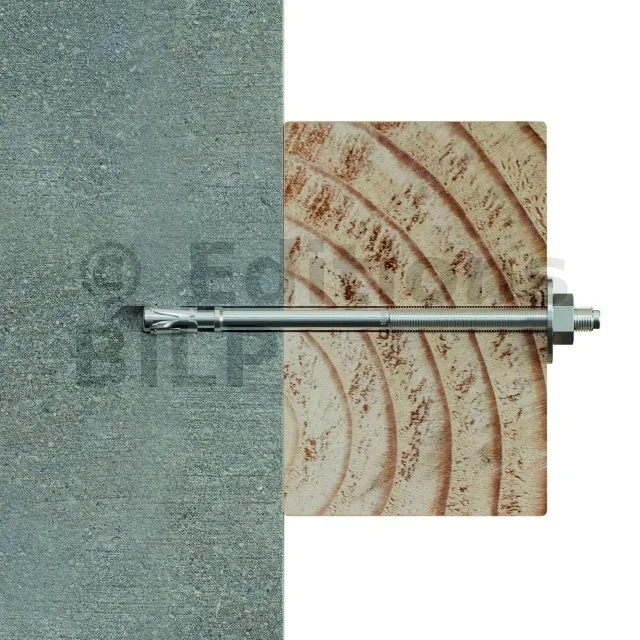

- muralière bois sur béton
Support
- Béton non fissuré,
Dimensions

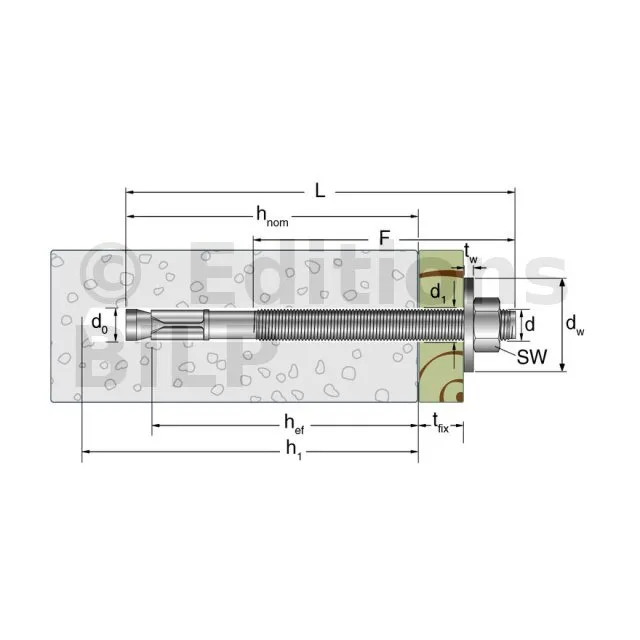

Références | Dimensions [ØxL] | ID1) | Epaisseur de la pièce à fixer [tfix] | Diamètre de perçage [d0] | Prof. min de perçage [h1] | Profondeur d’ancrage mini [hef] | Profondeur d’ancrage nominale | Ø max perçage dans pce à fixer [df] | Ep. mini du support [hmin] | Couple de serrage [Tinst] | Ouverture de clé sur plat [SW] | Qté par boîte |
---|---|---|---|---|---|---|---|---|---|---|---|---|
75345B1012300 | M10x123 | G | 50 | 10 | 70 | 50 | 60 | 12 | 100 | 30 | 17 | 25 |
75345B1017300 | M10x173 | I | 100 | 10 | 70 | 50 | 60 | 12 | 100 | 30 | 17 | 25 |
75345B1214900 | M12x149 | G | 50 | 12 | 90 | 65 | 78 | 14 | 130 | 50 | 19 | 25 |
75345B1219900 | M12x199 | I | 100 | 12 | 90 | 65 | 78 | 14 | 130 | 50 | 19 | 25 |
Marquage sur tête d’identification de longueur
- version courte avec profondeur d’ancrage réduite
- non couvert par le marquage CE
Valeurs de calcul - Cheville isolée - Pas de distance aux bords
Références | Valeurs de calcul - Béton non-fissuré (3) [kN] | |||
---|---|---|---|---|
Dimensions [ØxL] | Traction - NRd (1) | Cisaillement - VRd (1-2) [kN] | Moment de flexion MRd [Nm] | |
C20/25 | C20/25 | |||
75345B1012300 | M10x123 | 11.6 | 11.6 | 37.3 |
75345B1017300 | M10x173 | 11.6 | 11.6 | 37.3 |
75345B1214900 | M12x149 | 17.2 | 20.1 | 65.3 |
75345B1219900 | M12x199 | 17.2 | 20.1 | 65.3 |
1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Valeurs de calcul - cheville isolée - prof. d’ancrage réduite - pas de distance aux bords
Références | Dimensions [ØxL] | Profondeur d’ancrage réduite [hef,r] | Distance entraxe caractéristique pour hef,r (5) [Scr,red] [mm] | Distance au bord caractéristique pour hef,r [Ccr,red] [mm] | Distance entraxe mini pour hef,r [Smin,red] [mm] | Distance au bord mini pour hef,r [Cmin,red] | Valeur de calcul - Traction et cisaillement - Nrd [kN] |
---|---|---|---|---|---|---|---|
75345B1012300 | M10x123 | 35 | 105 | 55 | 50 | 50 | 4.7 |
75345B1017300 | M10x173 | 35 | 105 | 55 | 50 | 50 | 4.7 |
75345B1214900 | M12x149 | 50 | 150 | 75 | 70 | 70 | 7.2 |
75345B1219900 | M12x199 | 50 | 150 | 75 | 70 | 70 | 7.2 |
Valeur en cisaillement valide avec une distance au bord c>10 x hef,r
