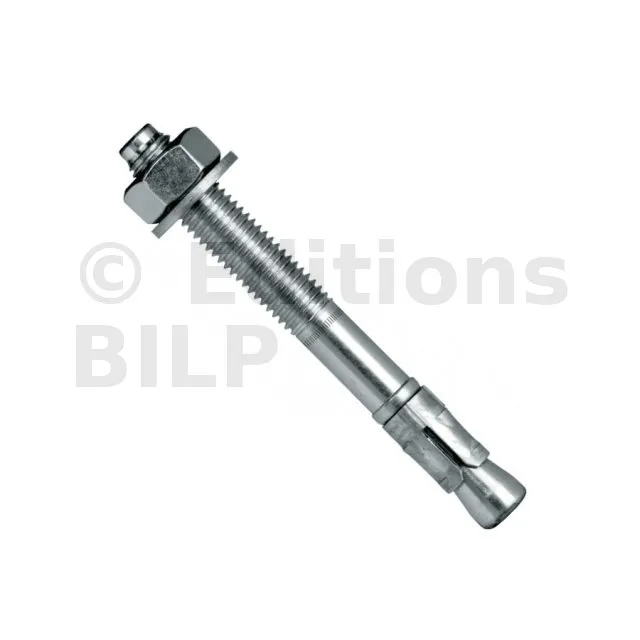

Goujon d’ancrage BOAX-II
Le goujon d’ancrage est un système de fixation par expansion pour charges moyennes.
Caractéristiques
Agréments techniques : ETA-08/0276 ;
Déclarations de performance : FR-DoP-e08/0276 ;
Matière
- Acier électrozingué (classe 8.8).
Avantages
- Pose simple et rapide : profondeur d’ancrage réduit ; Ø du filetage = Ø de perçage,
- Filetage sur toute la longueur,
- Filetage protégé lors de la pose : point de frappe.
Applications
Support
- Béton fissuré,
- Béton non fissuré,
- Pierre naturelle dense.
Domaines d’utilisation

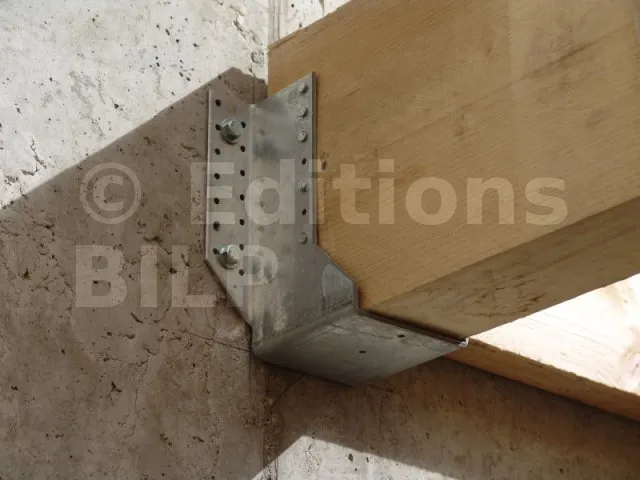

- Fixation de structure bois : sabots de charpentes, ...
- Fixation de profils métalliques : garde-corps, consoles et chemins de cables,
- Fixation de charges statiques ou quasi-statiques : portails et machines.
- Catégorie sismique C1 pour la fixation d’éléments non structurels.
Données techniques
Dimensions

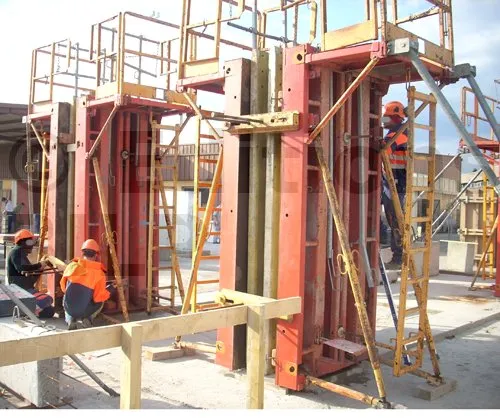

Les poteaux larges peuvent être coffrés à l’aide de banches de 1,20 m avec des abouts adaptés à la section du poteau.
Le bétonnage sera effectué de manière similaire à la réalisation d’un mur banché : par couches de 60 cm, avec utilisation de vibrations pour assurer une bonne compaction du béton. L’arase du poteau sera positionnée à une hauteur légèrement inférieure à celle de la poutre, permettant ainsi de gagner du temps lors de la pose des éléments préfabriqués.
Il est important de prévoir des attentes de liaison entre les poteaux et les poutres, de manière à ce qu’ils s’emboîtent parfaitement avec les aciers dépassant des poutres. Cette approche offre un double avantage : elle facilite la pose des éléments lors de l’assemblage sur le chantier, tout en assurant le respect des règles de l’art en matière de construction.
Références | Code article | Catégorie de performance sismique | Diamètre [mm] | Longueur [L] [mm] | Ep. max pce à fixer [tfix] [mm] | Longueur du filetage [f] [mm] | Ø max. pce à fixer [df] [mm] | Prof. d’ancrage [hef] [mm] | Ø perçage x prof. mini perçage [d0 x h1] [mm] |
---|---|---|---|---|---|---|---|---|---|
BOAX-II M8-72/10 | BOAXII08045010 | C1 | 8 | 72 | 10 | 32 | 9 | 45 | 8x60 |
BOAX-II M8-92/30 | BOAXII08045030 | C1 | 8 | 92 | 30 | 52 | 9 | 45 | 8x60 |
BOAX-II M8-112/50 | BOAXII08045050 | C1 | 8 | 112 | 50 | 72 | 9 | 45 | 8x60 |
BOAX-II M10-92/10 | BOAXII10060010 | C1 | 10 | 92 | 10 | 47 | 12 | 60 | 10x75 |
BOAX-II M10-102/20 | BOAXII10060020 | C1 | 10 | 102 | 20 | 57 | 12 | 60 | 10x75 |
BOAX-II M10-112/30 | BOAXII10060030 | C1 | 10 | 112 | 30 | 67 | 12 | 60 | 10x75 |
BOAX-II M10-132/50 | BOAXII10060050 | C1 | 10 | 132 | 50 | 87 | 12 | 60 | 10x75 |
BOAX-II M10-162/80 | BOAXII10060080 | C1 | 10 | 162 | 80 | 115 | 12 | 60 | 10x75 |
BOAX-II M12-103/5 | BOAXII12070005 | C1 | 12 | 103 | 5 | 53 | 14 | 70 | 12x90 |
BOAX-II M12-118/20 | BOAXII12070020 | C1 | 12 | 118 | 20 | 68 | 14 | 70 | 12x90 |
BOAX-II M12-128/30 | BOAXII12070030 | C1 | 12 | 128 | 30 | 78 | 14 | 70 | 12x90 |
BOAX-II M12-148/50 | BOAXII12070050 | C1 | 12 | 148 | 50 | 98 | 14 | 70 | 12x90 |
BOAX-II M12-163/65 | BOAXII12070065 | C1 | 12 | 163 | 65 | 113 | 14 | 70 | 12x90 |
BOAX-II M12-178/80 | BOAXII12070080 | C1 | 12 | 178 | 80 | 115 | 14 | 70 | 12x90 |
BOAX-II M16-138/20 | BOAXII16085020 | C1 | 16 | 138 | 20 | 80 | 18 | 85 | 16x110 |
* Références non-couvertes par ETA-08/0276
Catégorie sismique C1 pour pour la fixation d’éléments non structurels
Valeurs de calcul - Béton non fissuré
Références | Valeurs de calcul - Béton non fissuré | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | Cisaillement - VRd [kN] | Moment de flexion - MRd [Nm] | ||||||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |||||
BOAX-II M8-72/10 | 5 | 5.5 | 6 | 6.4 | 8 | 8 | 8 | 8 | 16.8 | |||
BOAX-II M8-92/30 | 5 | 5.5 | 6 | 6.4 | 8 | 8 | 8 | 8 | 16.8 | |||
BOAX-II M8-112/50 | 5 | 5.5 | 6 | 6.4 | 8 | 8 | 8 | 8 | 16.8 | |||
BOAX-II M10-92/10 | 8.9 | 9.8 | 10.7 | 11.4 | 14.4 | 14.4 | 14.4 | 14.4 | 38.4 | |||
BOAX-II M10-102/20 | 8.9 | 9.8 | 10.7 | 11.4 | 14.4 | 14.4 | 14.4 | 14.4 | 38.4 | |||
BOAX-II M10-112/30 | 8.9 | 9.8 | 10.7 | 11.4 | 14.4 | 14.4 | 14.4 | 14.4 | 38.4 | |||
BOAX-II M10-132/50 | 8.9 | 9.8 | 10.7 | 11.4 | 14.4 | 14.4 | 14.4 | 14.4 | 38.4 | |||
BOAX-II M10-162/80 | 8.9 | 9.8 | 10.7 | 11.4 | 14.4 | 14.4 | 14.4 | 14.4 | 38.4 | |||
BOAX-II M12-103/5 | 11.1 | 12.2 | 13.3 | 14.2 | 18.4 | 18.4 | 18.4 | 18.4 | 56.7 | |||
BOAX-II M12-118/20 | 11.1 | 12.2 | 13.3 | 14.2 | 18.4 | 18.4 | 18.4 | 18.4 | 56.7 | |||
BOAX-II M12-128/30 | 11.1 | 12.2 | 13.3 | 14.2 | 18.4 | 18.4 | 18.4 | 18.4 | 56.7 | |||
BOAX-II M12-148/50 | 11.1 | 12.2 | 13.3 | 14.2 | 18.4 | 18.4 | 18.4 | 18.4 | 56.7 | |||
BOAX-II M12-163/65 | 11.1 | 12.2 | 13.3 | 14.2 | 18.4 | 18.4 | 18.4 | 18.4 | 56.7 | |||
BOAX-II M12-178/80 | 11.1 | 12.2 | 13.3 | 14.2 | 18.4 | 18.4 | 18.4 | 18.4 | 56.7 | |||
BOAX-II M16-138/20 | 23.3 | 25.7 | 28 | 29.9 | 35.2 | 35.2 | 35.2 | 35.2 | 148.8 |
1- Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2- Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Valeurs de calcul - Béton fissuré
Références | Valeurs de calcul - Béton fissuré | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Traction - NRd [kN] | Cisaillement - VRd [kN] | |||||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |||
BOAX-II M8-72/10 | 2.8 | 3.1 | 3.3 | 3.6 | 7.2 | 8 | 8 | 8 | ||
BOAX-II M8-92/30 | 2.8 | 3.1 | 3.3 | 3.6 | 7.2 | 8 | 8 | 8 | ||
BOAX-II M8-112/50 | 2.8 | 3.1 | 3.3 | 3.6 | 7.2 | 8 | 8 | 8 | ||
BOAX-II M10-92/10 | 5 | 5.5 | 6 | 6.4 | 14.4 | 14.4 | 14.4 | 14.4 | ||
BOAX-II M10-102/20 | 5 | 5.5 | 6 | 6.4 | 14.4 | 14.4 | 14.4 | 14.4 | ||
BOAX-II M10-112/30 | 5 | 5.5 | 6 | 6.4 | 14.4 | 14.4 | 14.4 | 14.4 | ||
BOAX-II M10-132/50 | 5 | 5.5 | 6 | 6.4 | 14.4 | 14.4 | 14.4 | 14.4 | ||
BOAX-II M10-162/80 | 5 | 5.5 | 6 | 6.4 | 14.4 | 14.4 | 14.4 | 14.4 | ||
BOAX-II M12-103/5 | 6.7 | 7.3 | 8 | 8.5 | 18.4 | 18.4 | 18.4 | 18.4 | ||
BOAX-II M12-118/20 | 6.7 | 7.3 | 8 | 8.5 | 18.4 | 18.4 | 18.4 | 18.4 | ||
BOAX-II M12-128/30 | 6.7 | 7.3 | 8 | 8.5 | 18.4 | 18.4 | 18.4 | 18.4 | ||
BOAX-II M12-148/50 | 6.7 | 7.3 | 8 | 8.5 | 18.4 | 18.4 | 18.4 | 18.4 | ||
BOAX-II M12-163/65 | 6.7 | 7.3 | 8 | 8.5 | 18.4 | 18.4 | 18.4 | 18.4 | ||
BOAX-II M12-178/80 | 6.7 | 7.3 | 8 | 8.5 | 18.4 | 18.4 | 18.4 | 18.4 | ||
BOAX-II M16-138/20 | 13.3 | 14.7 | 16 | 17.1 | 35.2 | 35.2 | 35.2 | 35.2 |
1- Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2- Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Données d’installation
Références | Ø perçage [d0] [mm] | Prof. perçage [h1] [mm] | Ø perçage dans pce à fixer (au travers) [df] [mm] | Ouverture de clé sur plat [SW] | Couple de serrage [Tinst] [Nm] | Prof. ancrage [hef] [mm] | Dist. entraxes caract. (5) [scr,N] [mm] | Dist. entraxes mini [smin] [mm] | Dist. au bord caract [ccr,N] [mm] | Dist. au bord mini [cmin] [mm] | Ep. mini du support [hmin] [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|
BOAX-II M8-72/10 | 8 | 60 | 9 | 13 | 20 | 45 | 135 | 50 | 68 | 50 | 100 |
BOAX-II M8-92/30 | 8 | 60 | 9 | 13 | 20 | 45 | 135 | 50 | 68 | 50 | 100 |
BOAX-II M8-112/50 | 8 | 60 | 9 | 13 | 20 | 45 | 135 | 50 | 68 | 50 | 100 |
BOAX-II M10-92/10 | 10 | 75 | 12 | 17 | 35 | 60 | 180 | 55 | 90 | 50 | 120 |
BOAX-II M10-102/20 | 10 | 75 | 12 | 17 | 35 | 60 | 180 | 55 | 90 | 50 | 120 |
BOAX-II M10-112/30 | 10 | 75 | 12 | 17 | 35 | 60 | 180 | 55 | 90 | 50 | 120 |
BOAX-II M10-132/50 | 10 | 75 | 12 | 17 | 35 | 60 | 180 | 55 | 90 | 50 | 120 |
BOAX-II M10-162/80 | 10 | 75 | 12 | 17 | 35 | 60 | 180 | 55 | 90 | 50 | 120 |
BOAX-II M12-103/5 | 12 | 90 | 14 | 19 | 50 | 70 | 210 | 60 | 105 | 55 | 140 |
BOAX-II M12-118/20 | 12 | 90 | 14 | 19 | 50 | 70 | 210 | 60 | 105 | 55 | 140 |
BOAX-II M12-128/30 | 12 | 90 | 14 | 19 | 50 | 70 | 210 | 60 | 105 | 55 | 140 |
BOAX-II M12-148/50 | 12 | 90 | 14 | 19 | 50 | 70 | 210 | 60 | 105 | 55 | 140 |
BOAX-II M12-163/65 | 12 | 90 | 14 | 19 | 50 | 70 | 210 | 60 | 105 | 55 | 140 |
BOAX-II M12-178/80 | 12 | 90 | 14 | 19 | 50 | 70 | 210 | 60 | 105 | 55 | 140 |
BOAX-II M16-138/20 | 16 | 110 | 18 | 24 | 120 | 85 | 255 | 70 | 128 | 85 | 170 |
* Références non-couvertes par ETA-08/0276
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Installation

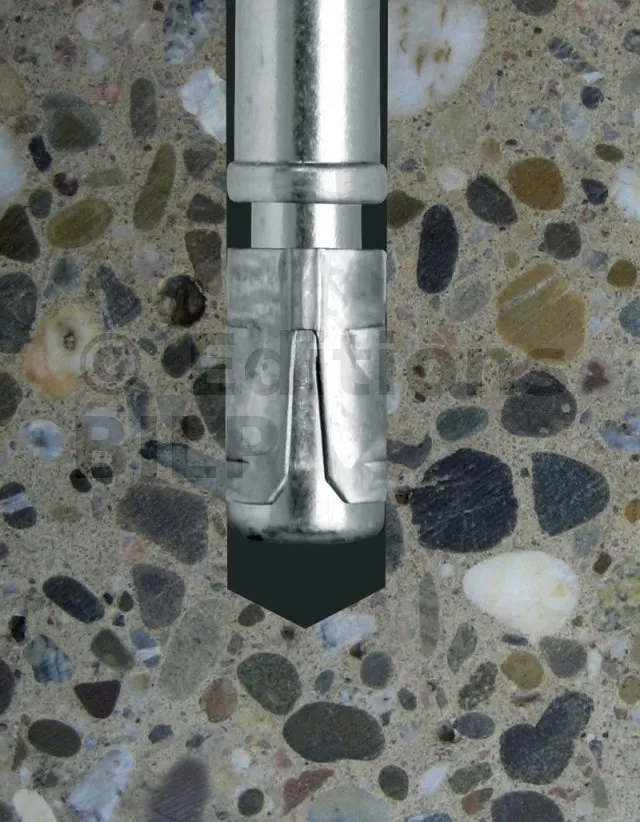

Lors de l’application du couple de serrage, le cône remonte dans la bague d’expansion qui provoque une ruptures des segments en s’ouvrant et viennent se plaquer contre la paroi, entraînant ainsi une adhérence par frottement sur le matériau support. Il en résulte un ancrage par expansion par vissage à couple contrôlé.

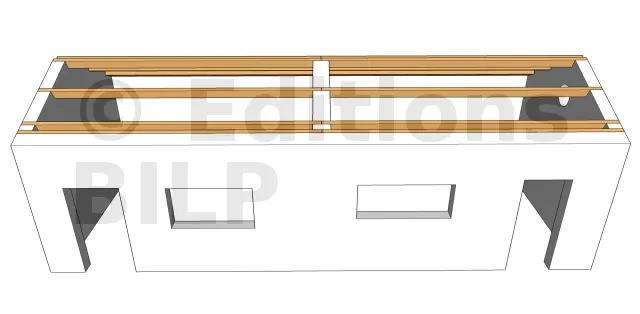

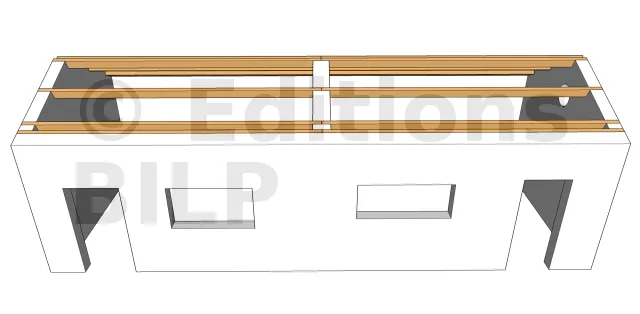

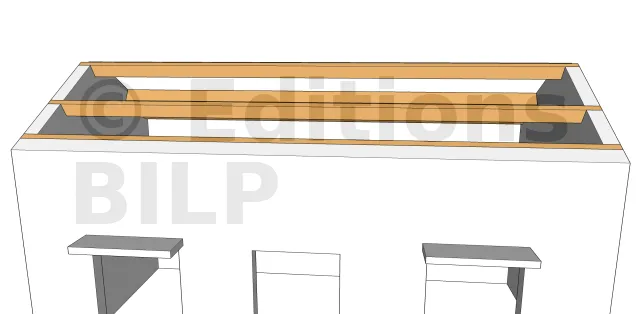

Un ou plusieurs murs de refend sont placés en intermédiaire. Il faudra alors prévoir dès le début de l’étude la structure porteuse (fondation et élévation). La porté P des pannes est compris entre 5 et 12m.
texte=P|points=292,150,2248,157|type_legende=double_fleche_texte_coupe
texte=
|points=292,139,303,249|type_legende=trait
texte=
|points=2250,139,2246,257|type_legende=trait

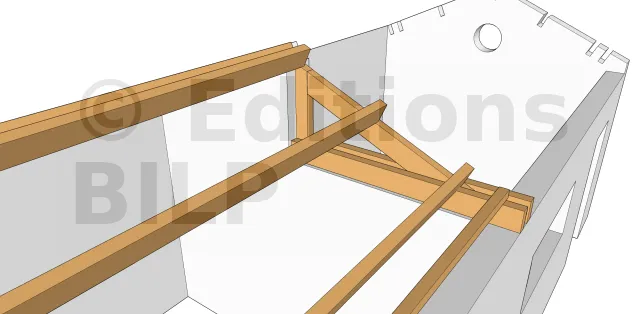

Placer une ferme intermédiaire dans le cas d’un comble habitable nécessite l’utilisation d’une ferme à entrait retroussé. L’espacement entre l’appui et la ferme dépend des caractéristiques des pannes en bois massif ou des poutres en I. Il est important de prévoir les appuis de la ferme dans la maçonnerie tout en conservant la continuité des chaînages horizontaux. La portée P doit être inférieure à 5 m.
