Anatomie des planchers sur solivage

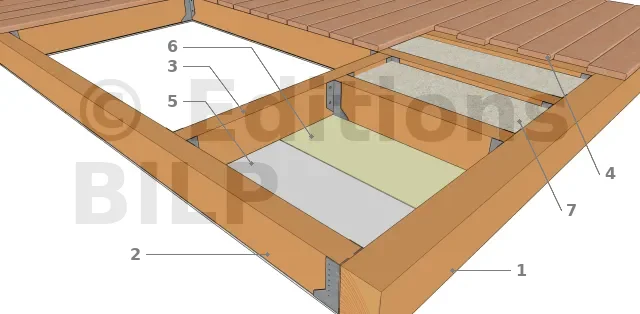

Les planchers par solivage sont généralement constitués d’une ossature comprenant des poutres (1), des solives (2) et des chevêtres (3) en bois. Ils comportent également une surface supérieure ou un platelage (4), une surface inférieure ou le plafond de l’étage inférieur (5), un écran étanche (6) et éventuellement des matériaux d’isolation thermique et acoustique (7). Les sections courantes des solives en bois massif permettent aux planchers par solivage d’avoir des portées relativement faibles.

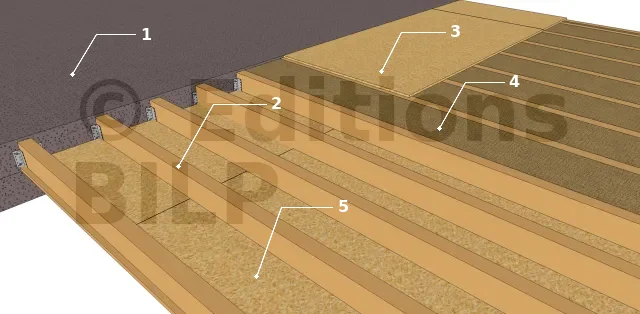

1. Plancher en béton
2. Solive
3. Plancher en OSB
4. Isolation
5. Plafond de l’étage inférieur
Les planchers par solivage peuvent être combinés avec des dalles en béton pour former des planchers mixtes. Ce type de construction est souvent utilisé lors de réhabilitations ou d’extensions de bâtiments existants. Il offre également la possibilité de créer des porte-à-faux dans le sens de la portée des solives, ce qui peut être utile pour certains projets architecturaux.
Une des caractéristiques intéressantes des planchers par solivage est la possibilité d’insérer des isolants thermiques entre les solives. Cela les rend particulièrement adaptés pour améliorer l’isolation des planchers bas et des planchers qui soutiennent des toitures-terrasses.
Pour une meilleure isolation phonique, les planchers peuvent être aménagés avec des couches complémentaires dans la partie supérieure. Ces couches pourraient inclure des panneaux en bois, des plaques de plâtre pour sol, des chapes en béton, ou encore des couches résilientes pour former un plancher flottant.
Les planchers mixtes offrent une solution polyvalente et efficace pour répondre à divers besoins de construction, que ce soit pour améliorer l’isolation, permettre des extensions ou réaliser des conceptions architecturales spécifiques. Il est important de bien planifier et dimensionner ces planchers en fonction des charges et des exigences spécifiques de chaque projet.
Les déformations
La flexion est un facteur de contrôle critique qui prend en compte des aspects visuels, de confort et d’inconvénients d’une flèche et/ou de vibrations excessives sur les matériaux de plancher ou de plafond.
La flèche est généralement limitée au 1/40 de la portée. De ce fait, il est important de correctement dimensionner les éléments constituants le plancher.
Les planchers par solivage présentent une relative élasticité. Le système des solives est déformable dans un plan horizontal. En apportant une aire supérieure non déformable (panneaux de contreplaqué, panneaux de particules …), le plancher forme un diaphragme et participe au contreventement des murs.
Les matériaux employés pour le solivage
Choisir la meilleure essence de bois pour notre projet est souvent difficile. En effet, il existe plus de soixante dix essences classifiées sous plusieurs critères.
Le choix de l’essence dépendra de plusieurs critères, mais nous allons citer les essentiels pour vous donner une bonne base et vous permettre de faire le bon choix. Il est important de trouver le juste milieu entre qualité et économie.
Le facteur de risque du aux agressions des champignons
Les attaques de champignons sont classées en cinq catégories en fonction de la résistance des essences de bois aux agressions fongiques :
- Classe 1 : essence très durable face aux champignons
- Classe 2 : essence durable
- Classe 3 : essence moyennement durable
- Classe 4 : essence peu durable
- Classe 5 : essence très exposée aux agressions fongiques.
Les champignons ont tendance à se développer dans des environnements humides, avec un taux d’humidité d’environ 20 % et une obscurité relative.
Le facteur de risque du aux agressions des insectes
Il existe trois classes d’essences selon sa résistance aux agressions des insectes :
- Classe S : bois vulnérable aux attaques d’insectes
- Classe M : essence moyennement sensible aux attaques
- Classe D : bois pas ou très peu sensible aux attaques d’insectes
Pour savoir comment ces agresseurs travaillent, consultez l’article qualités et contraintes.
Le facteur de l’exposition à l’humidité
| Classe d’exposition | Emploi et risques associés |
| classe 1 | Le bois de classe 1 est soumis à un taux d’humidité très faible. C’est généralement la classe choisie pour les ouvrages d’intérieur,
sauf éventuellement pour des travaux en salle d’eau ou en cuisine |
| classe 2 | Un bois de classe 2 est utilisé en intérieur, mais avec des risques d’humidité occasionnelle|
| classe 3 | Un [...]
