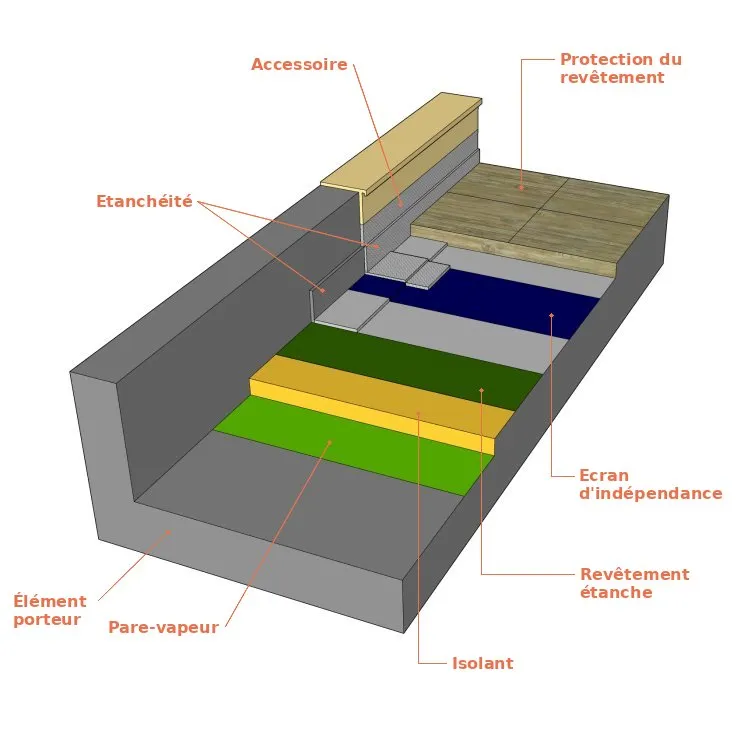

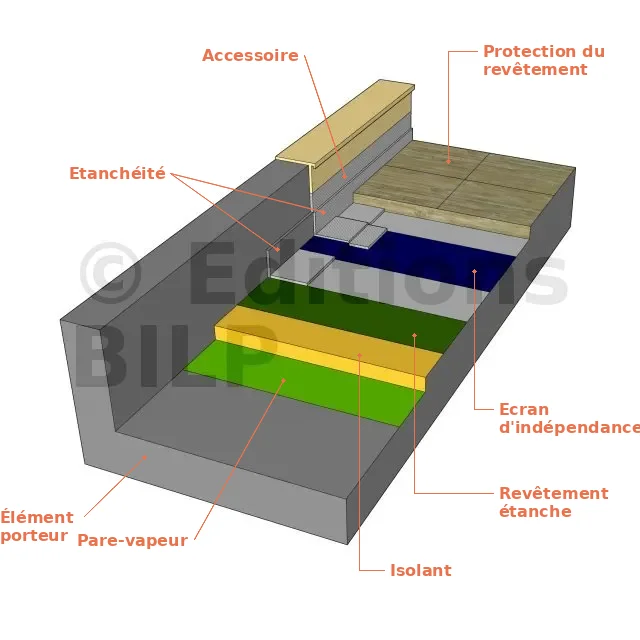

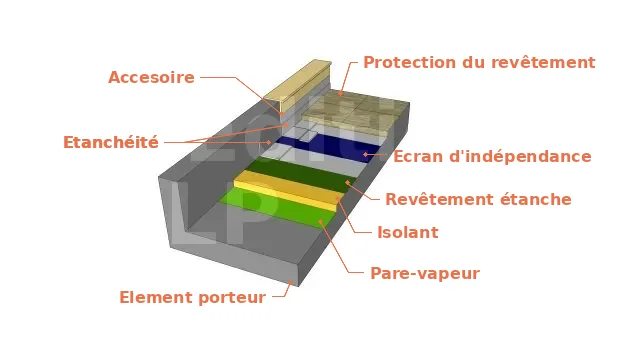

- Élément porteur : partie supérieure résistante du gros œuvre (maçonnerie, béton cellulaire autoclave armé, tôle d’acier nervurée, bois et dérivés…).
- Écran pare-vapeur : pour éviter l’humidification de l’isolant par condensation.
- Isolant thermique : pour isoler la construction contre le froid en hiver et la chaleur en été (laine minérale, mousse plastique alvéolaire, verre cellulaire, perlite fibrée, liège…).
- Revêtement d’étanchéité : pour protéger la construction contre les agressions climatiques : pluie, grêle, neige, vent. (membrane bitumineuse, membrane synthétique, asphalte coulé, système d’étanchéité liquide…)
- Écran d’indépendance : il peut s’avérer nécessaire pour éviter certaines incompatibilités mécaniques ou chimiques.
- Protection du revêtement : contre certaines agressions : agents climatiques, circulation des piétons, circulation et stationnement des véhicules (matériaux meubles, matériaux durs, végétation et son substrat)
- Accessoires : fixations, bandes de solins et autres profilés, évacuations des eaux pluviales (chéneaux, caniveaux, crapaudines), traversées de toitures, joints de dilatation, lanterneaux.

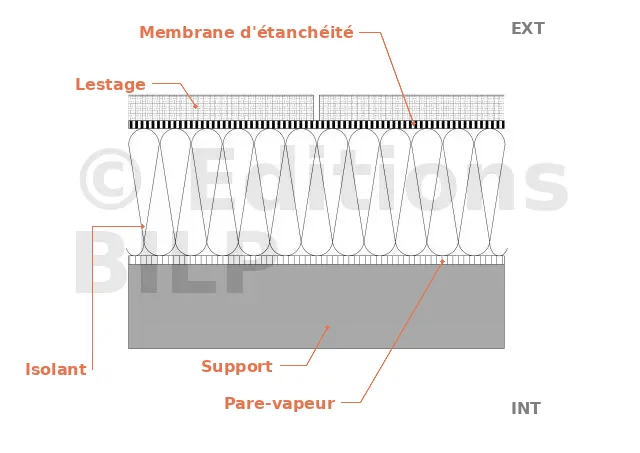

La toiture chaude désigne la toiture plate dont l’isolant est placé sur le support, sans lame d’air entre les différentes couches. L’isolant est recouvert par une membrane d’étanchéité. Dans la plupart des cas, un écran pare-vapeur doit être interposé entre le support et l’isolant. L’étanchéité peut être lestée ou non.

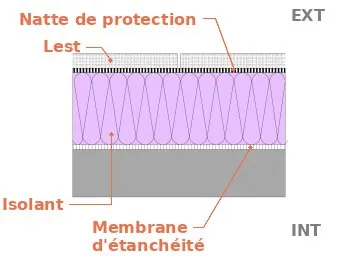

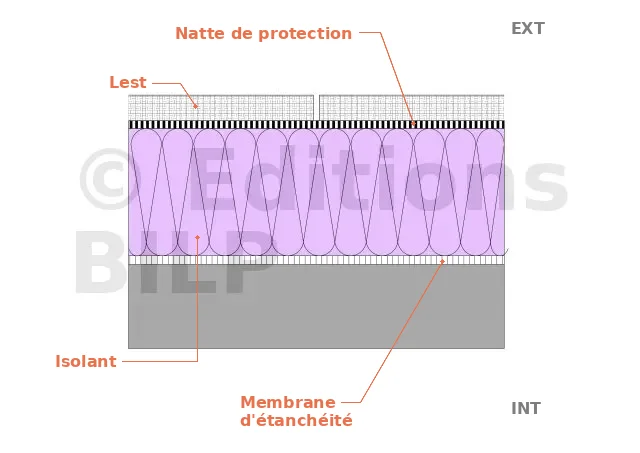

La toiture inversée désigne la toiture plate dont l’étanchéité est placée sur le support et dont l’isolant est posé sur l’étanchéité. L’isolant est donc mouillé par les eaux pluviales. L’isolant est ensuite lesté avec une protection rapportée. Les panneaux rigides en mousse de polystyrène extrudé (XPS) sont les seuls types de panneaux qui conviennent pour ce procédé, selon l’avis technique.

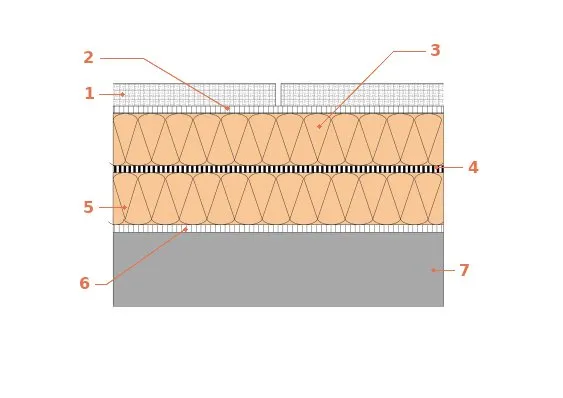

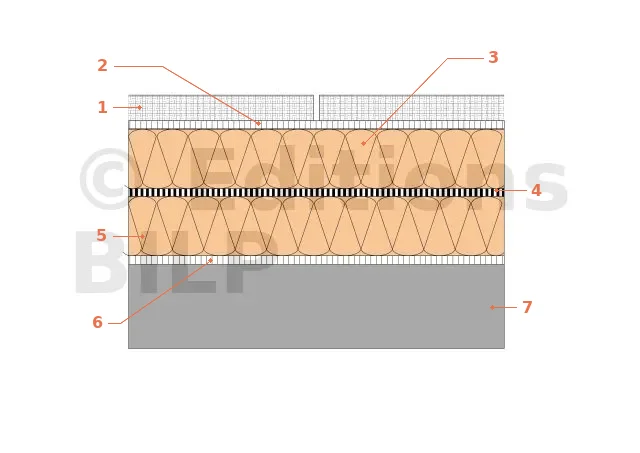

Une solution d’amélioration énergétique d’un état existant consiste en une toiture combinée, mélange des techniques "toiture chaude" et "toiture inversée". L’isolation est mise en place en deux couches : la première couche d’isolant est recouverte par la membrane d’étanchéité et la deuxième couche d’isolant (XPS) est placée sur cette membrane. Un écran pare-vapeur peut être interposé entre le support et l’isolant inférieur et le lestage est nécessaire.
(1) Lestage récupéré
(2) Nouveau feutre anti-contaminant
(3) Nouvel isolant
(4) Membrane d’étanchéité conservée
(5) Isolant conservé
(6) Pare-vapeur conservé
(7) Support
Toiture terrasse végétalisée

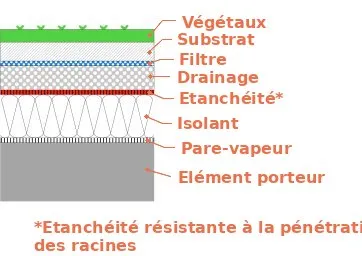

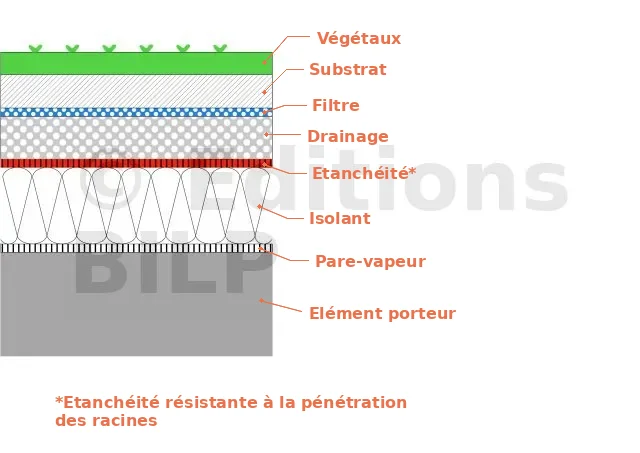

Il s’agit d’un système d’étanchéité recouvert d’un élément drainant, d’un substrat et d’un couvert végétal. La végétalisation des terrasses et toitures peut se faire de trois manières différentes, selon le contexte et l’usage du site. La végétalisation extensive utilise un complexe de culture de faible épaisseur (moins de 10 cm) qui crée un couvert végétal permanent qui ne nécessite que peu d’entretien. Cette technique génère le plus souvent un écosystème sur des surfaces généralement inaccessibles. Ce type d’aménagement est adapté à un grand nombre de surfaces existantes, en raison de sa légèreté, contrairement au système de toiture-terrasse jardin.
La végétalisation semi-intensive
Le complexe de culture est ici plus épais (de 10 à 30 centimètres). Cette technique est destinée à créer un espace végétal décoratif qui nécessite un entretien modéré sur lequel l’arrosage est indispensable. Ce procédé nécessite une structure pouvant supporter une charge de l’ordre de 150 à 350 kg/m². La végétalisation intensive ou la toiture-terrasse-jardin est la forme classique des toitures (dites) vertes.
Décrite dans le DTU 43.1 (référence NF P 84-204), ses caractéristiques sont les suivantes :
- fortes épaisseurs,
- fortes charges,
- entretien important.
La végétation de type horticole peut être très diversifiée et de grande hauteur (arbres). Le complexe de culture est généralement de la terre végétale ou un mélange terreux.
| Système de végétalisation | Toitures terrasses végétalisées | Toitures terrasses-jardin | |
|---|---|---|---|
| Extensive | Semi-intensive | Intensive | |
| Arrosage | Non | Oui | Oui |
| Nature de la couche de culture | Substrat léger | Substrat léger | Terre |
| Epaisseur du complexe de culture | 4 à 15 cm | 12 à 30 cm | Supérieure à 30 cm |
| Ordre de grandeur de la charge totale [daN/m²] | 60 à 180 | 150 à 350 | Supérieure à 600 |
| Documents de référence | Le présent document | Le présent document | DTU 43.1 |
| Pente maximale | 20% | 20% | 5% |
a. Sauf dans les régions méridionales et les microclimats à faible pluviométrie.
b. Des épaisseurs supérieures peuvent être ponctuellement requises pour des plantations ligneuses à grand développement.
c. Charge totale du complexe de végétalisation à capacité maximale en eau. La charge à l’état sec, si elle est trop faible, peut dans certains cas, constituer une limite d’utilisation du procédé en fonction de la zone de vent.
Avantages thermiques :
Les toitures et terrasses végétalisées offrent de nombreux avantages en matière de confort intérieur, d’isolation thermique et d’isolation phonique.
Inertie thermique (masse importante) et rôle de protection solaire. Des mesures montrent que la capacité de régulation thermique d’une toiture végétalisée permet un abaissement de la température de 3 à 4 °C.
Cette isolation thermique s’accompagne d’une performance acoustique mesurée dans le cas d’éléments porteurs en tôle d’acier nervurée.
Autre avantage : rôle de régulation pluviométrique, de rétention d’eau, de filtre naturel et d’évaporation des eaux de pluie. Cette évaporation augment[...]
