Coffrage dalle pleine
La réalisation d’un coffrage pour un plancher traditionnel nécessite inévitablement un étaiement. Pour couler la dalle à la hauteur requise, cet étaiement doit être solidement contreventé. Le travail commencera par la mise en place des protections collectives au niveau supérieur.

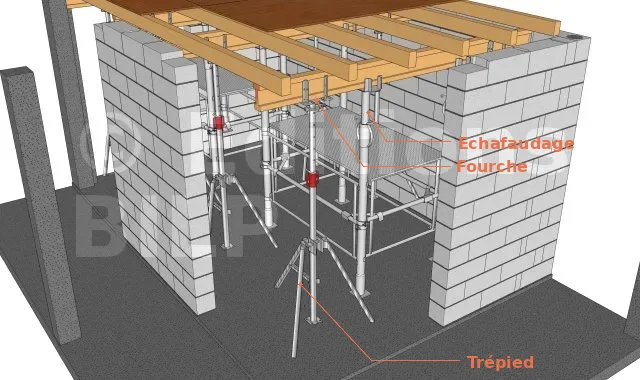

ATTENTION ! Les coffrages présentent le risque d’effondrement pendant la mise en œuvre. Les étais simples doivent être équipés de trépieds et contreventés. Les poutres primaires doivent être bloquées sur les fourches pour éviter leur renversement. Les poutres secondaires sont posées et fixées sur les primaires par en dessous à l’aide d’un échafaudage si nécessaire.
- Lecture des abaques :
Pour le contreplaqué et les espaces, nous utiliserons le même abaque pour les plaques de coffrage en contreplaqué. En ce qui concerne les poutrelles primaires, il est actuellement essentiel de les resserrer pour garantir la sécurité. Les positions des poutrelles secondaires et des étais sont définies selon l’abaque fourni par le fournisseur.
Pour une dalle de 20 cm dont la charge est de 8,28 KN, l’abaque contreplaqué de 20 mm nous indique espacement des poutrelles secondaires 40 cm.

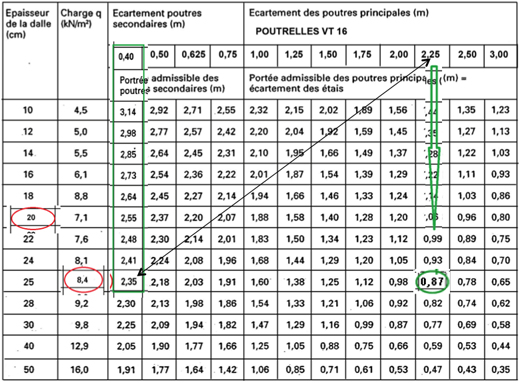

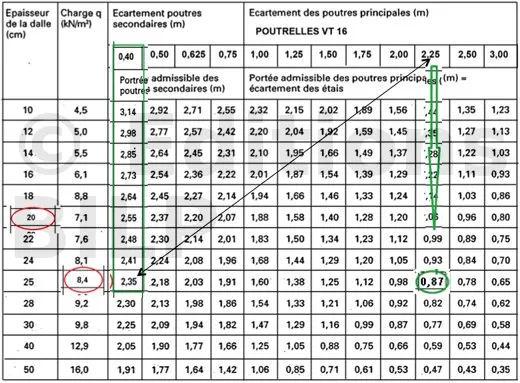

D’après la fiche péri :
- nous recherchons dans la colonne 8.4 espacement 40 nous trouvons 2,35 m.
- nous faisons correspondre avec les écartements des poutres principales soit 2,25 s’en rapproche.
- pour 2,25 : les étais se placeront tous les 87 cm.
- pour 2,50 : les étais se placeront tous les 78 cm.
- nous placerons les étais tous les 85 cm pour 2,35 m.
- Calcul de la capacité portante des étais :
- La surface maximale supportée par un étais est égale à l’espacement entre les étais multiplié par l’espacement entre les poutres primaires, soit 0,850 x 2,350 = 1,997 m² ou 2,00 m².
- La charge maximale supportée par un étais est égale à la surface multipliée par la s[...]
