Linteaux
Linteaux

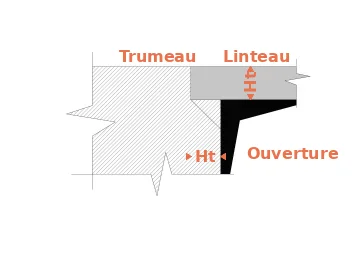

La longueur d’appui et la hauteur d’un linteau doivent être égales au 1/10ème de sa portée avec un minimum de 20 cm.
Les habillages extérieurs des linteaux, y compris leur sous-face, et les bandeaux peuvent être réalisés en utilisant des éléments de blocs spéciaux (zone non sismique).
Suivant les contraintes dues aux charges du linteau sur la paroi, suivant le supplément dû à la réaction de l’appui, le linteau est évalué en considérant que la longueur d’appui est au plus égale à la hauteur du linteau.
Les ouvrages saillants

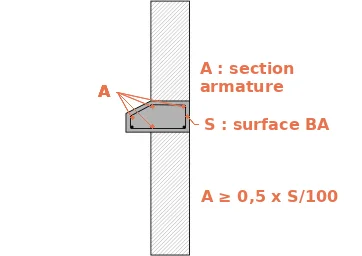

Ils doivent comporter une armature sur toute la longueur entre le joint de fractionnement. La section des aciers HA Fe E40 doit être d’au moins 0,50% de la section du béton et sur la partie verticale du porte-à-faux 2 barres de 10 ou 3 de 8 suivant sa hauteur.
Exemple : débord de 10 cm, hauteur 8 cm, épaisseur du mur 20 cm. Section du béton 30 x 8 = 240 cm² x 0,50% = 1,2 cm²

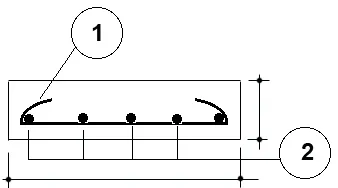

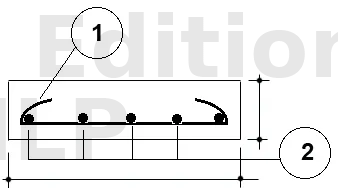

Suivant la pièce en béton armé, nous dessinons la vue de dessus et la coupe d’armature à l’intérieur du béton, et nous indiquons par un repère (N°) dans un cercle toutes les barres.
Dans un tableau, nous relevons tous les numéros (repères) et indiquons toutes les informations sur ces barres. La nature HA ou lisse, le diamètre, le façonnage, la longueur unitaire et totale.
| Repère | Nature | ∅ | Lu (m) | Lt (m) |
|---|---|---|---|---|
| 1 | HA | 20 | 5,52 | 11,04 |
| 2 | HA | 16 | 3,50 | 7 |
