Généralités sur le ferraillage

Le cintrage et façonnage des barres

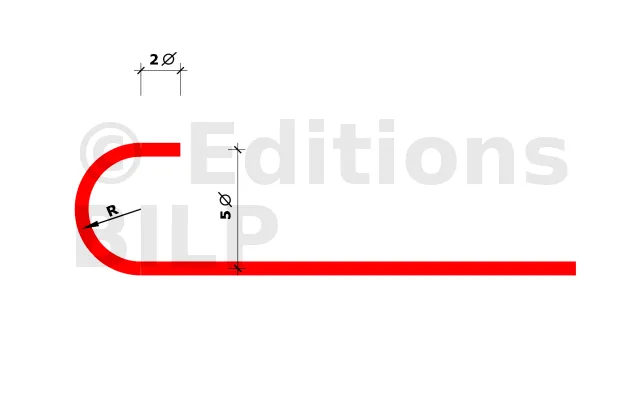

Crosse

R est le rayon de courbure de l’acier.
Le rayon (R) est égal trois fois le diamètre de l’acier pour les aciers doux et cinq fois pour les aciers haute adhérence (HA).

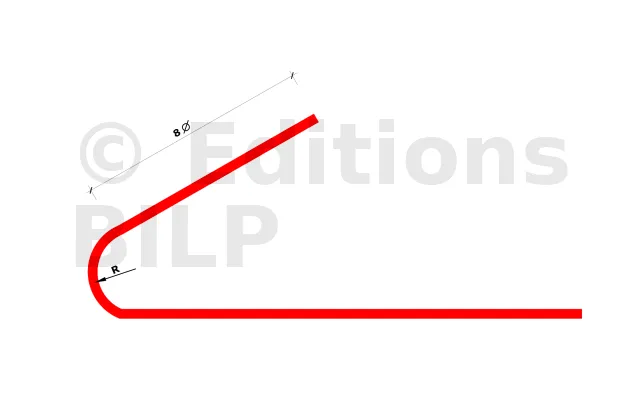

Crosse avec un angle de 45°

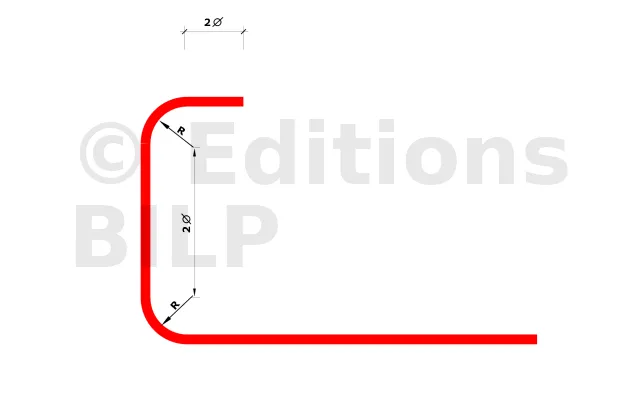

Crosse double courbe

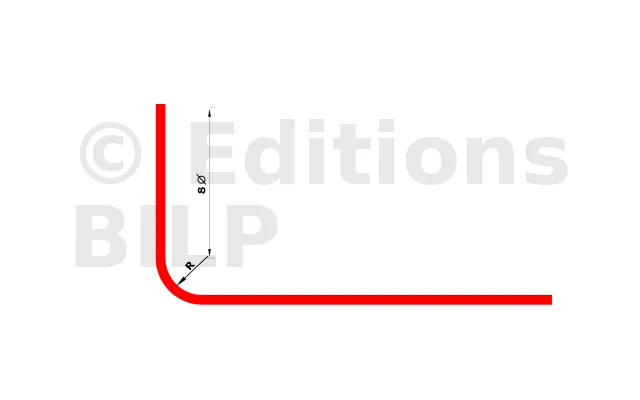

Crosse en retour d’équerre

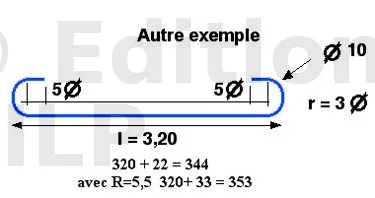

Exemple d’une barre avec deux crosses

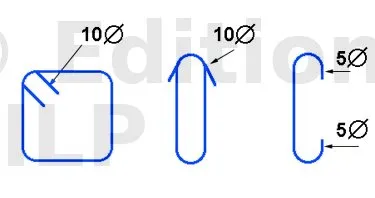

Les armatures transversales

Les dimensions extérieures du cadre sont calculées en fonction de l’enrobage désiré. La longueur du cadre fini est égale à la section de la pièce en béton moins 2 enrobages.

Exemple de calcul des dimensions des armatures transversales

• Un poteau de 40 x 20 cm avec un enrobage de 2,5 cm, le cadre est en acier HA de diamètre 6 mm.
  • La longueur est égale à 40 cm moins deux fois l’enrobage, ce qui nous donne 35 cm de longueur.
  • La largeur est égale à 20 cm moins deux fois l’enrobage, ce qui nous donne 15 cm de largeur.
  • Pour la fermeture du cadre, il faudra rajouter à ce cadre 20 fois le diamètre de l’acier.
  • La longueur développée du cadre est égale à deux fois la somme de la longueur et de la largeur, plus 20 fois le diamètre de l’acier ((L + l) x 2 + (20 x D)), soit 40 x 2 + (20 x 0,006) = 1,12 m.

• Pour la réalisation d’un étrier HA 6
  La longueur déployée est égale à deux fois la longueur, plus 20 fois le diamètre de l’acier, soit au total environ 20 x 2 + 20 x 0,006 = 42 cm.

• Pour la réalisation d’une épingle HA 6
  La longueur déployée est égale à sa longueur, plus 10 fois le diamètre de l’acier, plus 2 x la longueur d’un demi-périmètr[...]
