Les dalles
Son armature est souvent constituée par des treillis soudés de gros diamètre. L’encastrement sur les appuis (les 2/3 de l’épaisseur du mur) nécessite des chapeaux. Attention, ces définitions ne concernent pas les balcons (voir ouvrage divers dans les planchers).

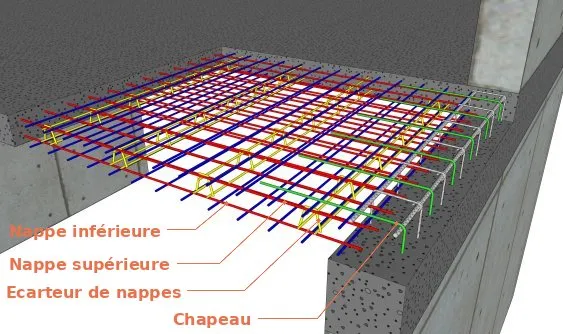

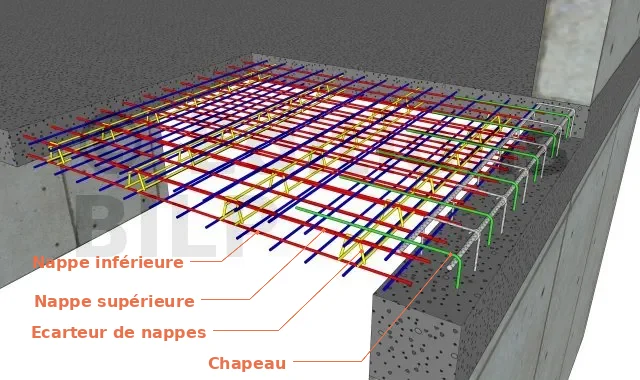

Les aciers porteurs sont placés en zone tendue, c’est-à-dire en partie basse de la dalle, parallèlement au petit côté, 1er lit et au-dessus des appuis de rive et intermédiaires (Chapeaux). Leurs espacements ne doivent pas dépasser trois fois l’épaisseur de la dalle ou 33 cm. La longueur des chapeaux est comprise entre 1/4 et 1/5ème de la portée. L’enrobage est de 3 cm pour les ouvrages courants.
Les aciers de répartition sont parallèles au grand côté et s’appuient sur les porteurs. Leurs espacements ne doivent pas dépasser quatre fois l’épaisseur de la dalle ou 45 cm. Leurs diamètres sont au minimum égaux à un quart de ceux des aciers porteurs.

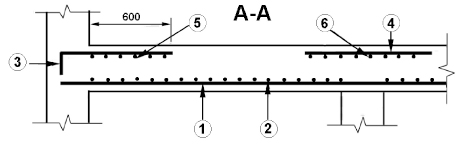

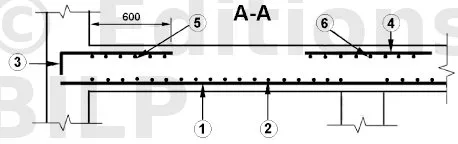

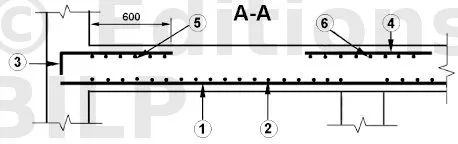

- (1) acier porteur ;
- (2), (5) et (6) aciers de répartition ;
- (3) et (4) aciers chapeaux.
| TREILLIS SOUDES DE SURFACE (NF A 35-024) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Désignation ADETS |
Section S [cm²/m] | S-s- [cm²/m] | E-e-[mm] | D-d-[mm] | Abouts-AV AR-à droite à gauche-[mm/mm] | Nombre-de fils-N-n | Longeur-Largeur-L-l-[m] | Masse-nominale- - -[Kg/m²] | Surface-1 rouleau ou 1 panneau-[m²] | Masse-1 rouleau ou 1 panneau-[kg] | Colisage | ||||||||
| RAF R® | 0,80 | 0,80 0,53 |
200 300 |
4,5 4,5 |
100/100 100/100 |
12 167 |
50,00 2,40 |
1,043 | 120,00 | 125,10 | 1 | ||||||||
| PAF R® | 0,80 | 0,80 0,53 |
200 300 |
4,5 4,5 |
150/150 100/100 |
12 12 |
3,60 2,40 |
1,042 | 8,64 | 9,00 | 100 | ||||||||
| RAF C® | 0,80 | 0,80 0,80 |
200 200 |
4,5 4,5 |
100/100 100/100 |
12 200 |
40,00 2,40 |
1,250 | 96,00 | 120,00 | 1 | ||||||||
| PAF C® | 0,80 | 0,80 0,80 |
200 200 |
4,5 4,5 |
100/100 100/100 |
12 18 |
3,60 2,40 |
1,250 | 8,64 | 10,80 | 100 | ||||||||

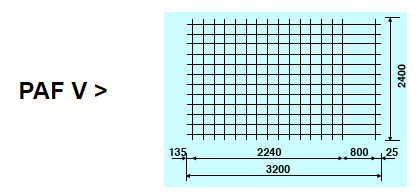

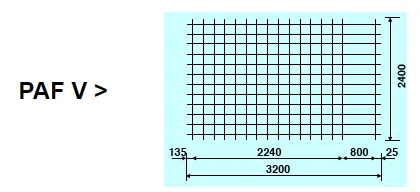

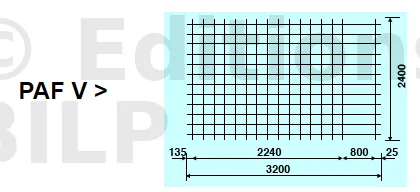

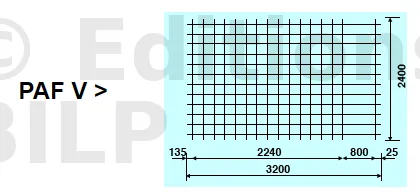

| PAF V® | 0,99 | 0,80 0,99 |
200 160 |
4,5 4,5 |
135/25 100/100 |
12 16 |
3,20 2,40 |
ADETS |
Section-S-[cm²/m] | S-s-[cm²/m] | E-e-[mm] | D-d-[mm] | Abouts-AV AR-ad ag-[mm/mm] | Nombre-de fils-N-n | Longueur-Largeur-L-l-[m] | Masse-nominale-.-[Kg/m²] | Surface-1 panneau-[m²] | Masse-1 panneau-[kg] | Colisage |
| ST 10® | 1,19 | 1,19 1,19 |
200 200 |
5,5 5,5 |
100/100 100/100 |
12 24 |
4,80 2,40 |
1,870 | 11,52 | 21,54 | 50 ou 80 | ||||||||
| ST 20® | 1,89 | 1,89 1,28 |
150 300 |
6 7 |
150/150 75/75 |
16 20 |
6,00 2,40 |
2,487 | 14,40 | 35,81 | 40 | ||||||||
| ST 25® | 2,57 | 2,57 1,28 |
150 300 |
7 7 |
150/150 75/75 |
16 20 |
6,00 2,40 |
3,020 | 14,40 | 43,49 | 40 | ||||||||
| ST 30® | 2,83 | 2,83 1,28 |
100 300 |
6 7 |
150/150 50/50 |
24 20 |
6,00< | 7,68 | 9,60 | 100 | |||||||||
|TREILLIS SOUDES DE STRUCTURE (NF A 35-080-2)|<|<|<|<|<|<|<|<|<|<|<|
|Désignation
2,40|3,226|14,40|46,46|30|
|ST 35®|3,85|3,85
1,28|100
300|7
7|150/150
50/50|24
20|6,00
2,40|4,026|14,40|57,98|30|
|ST 50®|5,03[...]
