Nivelettes - bordures - pavés
Les nivelettes
Un jeu de nivelettes comprend trois nivelettes. La nivelette mère, constituée de deux zones rectangulaires superposées généralement une rouge et une blanche, formant à leur jonction une ligne médiane.
La nivelette de visée, qui correspond à un seul rectangle de la mère, de couleur rouge ou blanche. La baladeuse, identique à la nivelette de visée mais de l’autre couleur.

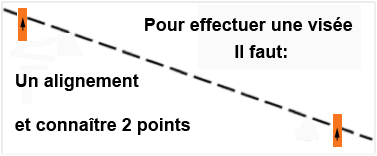

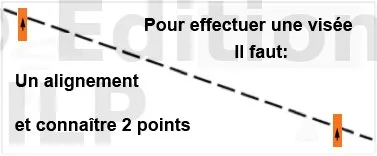

Les nivelettes sont utilisées pour implanter altimétriquement des points complétant une pente régulière, ou une horizontale :
- Soit lors d’une implantation
- Soit lors d’un terrassement en cours
- Soit lors de la pose de bordures
Méthode d’implantation

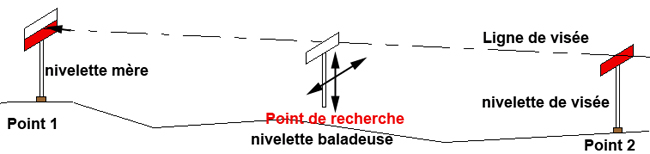

La nivelette mère sert de référence, elle est placée sur le premier point connu (Point1). La nivelette de visée est tenue sur le deuxième point connu (Point 2).
La ligne de visée est obtenue par l’alignement du bord supérieur de la nivelette de visée et de la ligne médiane de la mère. Les altitudes des points intermédiaires sont obtenues en alignant le bord supérieur de la baladeuse avec la ligne de visée. La nivelette mère peut elle aussi devenir baladeuse lorsque nous voulons prolonger un alignement.
Dans les deux cas, le point déterminé par le pied la nivelette baladeuse doit correspondre au-dessus d’un piquet planté au préalable, ou à un trait tracé sur ce piquet.
Vous trouverez des articles beaucoup plus complets avec des modes opératoires (pas à pas) dessins 3D, croquis et photos Sur nos fiches techniques et nos CDRom.
Contenu du Pack Tous les guides ainsi que les plans de construction sont inclus en (...)
Les bordures

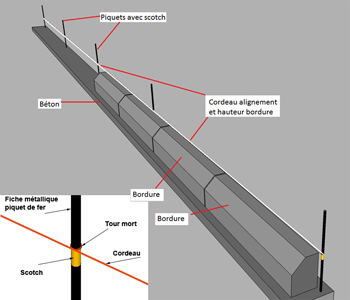

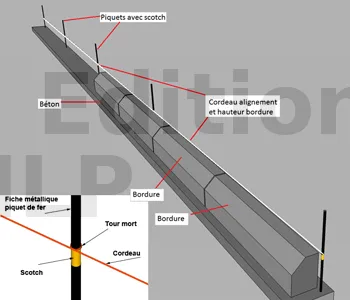

Avant de poser des bordures, une implantation s’impose. Une fois l’alignement trouvé, nous déterminons les hauteurs des points de départ et d’arrivé. Nous plantons des piquets sur l’alignement extérieur des bordures et nous marquons d’un scotch les hauteurs. Puis nous plantons les piquets intermédiaires sur cet alignement. A l’aide des nivelettes nous faisons un repère à l’aide d’un scotch sur tous les piquets intermédiaires.
Une fois cette opération réalisée, nous tendons le cordeau sur tous les repères.
Sur le béton réglé par rapport au cordeau (hauteur bordure + 1cm), nous pouvons commencer à poser ces bordures. Ce cordeau définira l’alignement et la hauteur des bordures. Lors de la pose du cordeau, un tour mort sera effectué à chaque piquet au dessus du scotch afin que la ficelle soit toujours tendue.
Une fois cette opération réalisée, nous tendons le cordeau sur tous les repères.
Sur le béton réglé par rapport au cordeau (hauteur bordure + 1cm), nous pouvons commencer à poser ces bordures. Ce cordeau définira l’alignement et la hauteur des bordures. Le béton de pose doit être de consistance ferme. Le béton à bordure est un béton maigre destiné à facilité le réglage des bordures. Il est par conséquent très ferme pour qu’une bordure tienne dessus lorsqu’il est frais. Pour pouvoir l’utiliser toute la journée, on peut y rajouter un retardateur de prise. béton dosé à 200 kg/m3.
Une fois cette opération réalisée, nous tendons le cordeau sur tous les repères.
Sur le béton réglé par rapport au cordeau (hauteur bordure + 1cm), nous pouvons commencer à poser ces bordures. Ce cordeau définira l’alignement et la hauteur des bordures.
Vous trouverez des articles beaucoup plus complets avec des modes opératoires (pas à pas) dessins 3D, croquis et photos Sur nos fiches techniques et nos CDRom.
Contenu du Pack Tous les guides ainsi que les plans de construction sont inclus en (...)

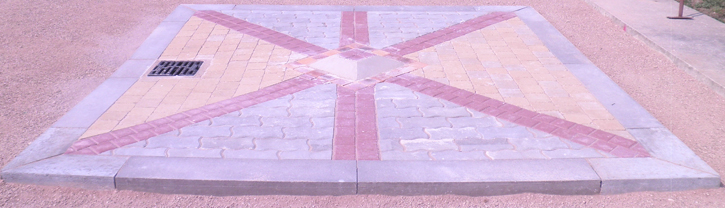

Le pavage

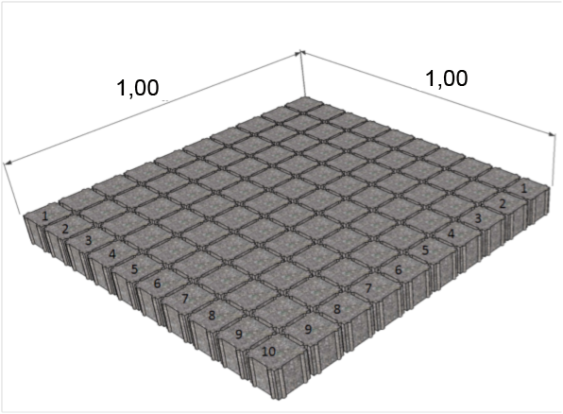

Les pavés se posent sur un lit de sable 0/5 concassés en général pour les allées piétonnières ou sur une chape maigre lors qu’il s’agit de surface recevant des véhicules légers. Dans 1 m2 de pavés il y a 10 X 10 = 100 pavés de dimension 10 X 10 Pour les 15X15 il faut compter 44,5 pavés au m2.
Le sable s’étale à la pelle et au râteau sans en mettre de trop. Une fois que la quantité voulue entre deux guides est remplie sur une longueur d’environ 1 mètre il faut tirer la règle.
Une fois la surface tirée, poser délicatement les pavés bord à bord sur la partie réglée sans les enfoncer. Un dernier réglage sur les pavés se réalise à l’aide d’une planche de bois rectiligne et un maillet pour enfoncer les pavés trop haut en cas de besoin. Quand toute la surface est posée, il suffit d’étaler du sable fin et de balayer l’ensemble afin que tous les joints soient remplis.
Les plus doués effectueront le travail qu’à l’aide de piquets et de cordeaux qui donneront les alignements et les altitudes. Le tirage du sable se fera à l’aide de guides plein en sable ou mortier.
