Les amorces
Ce sont les maçonneries de départ exécutées à chaque extrémité d’un alignement avant de bâtir le plein mur. Elle est élevée jusqu’à 1,20 m au-dessus du sol à la hauteur de l’arase générale si c’est un mur de sous bassement. Cette hauteur est donnée par le cordeau supérieur de la broche. On monte donc en hauteur avant de faire la longueur suivant deux procédés qui sont :

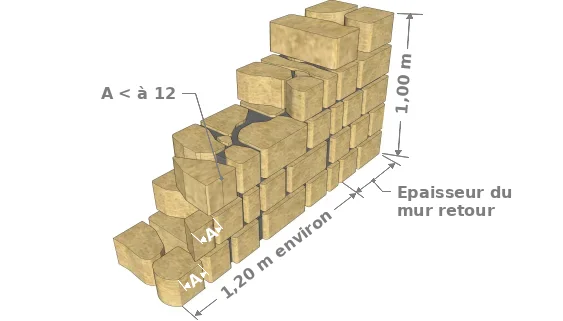

Il s’agit de réaliser des assises en gradins faciles à relier ensuite au mur plein. La longueur des amorces déharpées varie en fonction de celle des moellons utilisés. La pente du dégradé est d’environ 45° pour la pierre courante et réduite à 1/2 si l’on utilise des moellons très plats.

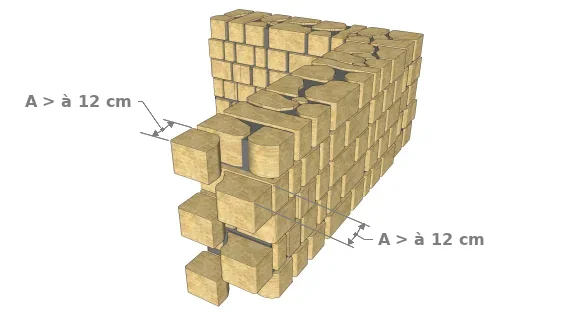

Il consiste à lancer des harpes, c’est-à-dire à laisser les moellons basculer, une assise sur deux, et à les alterner de préférence, tantôt à gauche, tantôt à droite. La reprise et le raccordement au plein mur sont moins faciles qu’avec le dégradé, car d’une part, les harpes sont mal positionnées, et d’autre part, il est difficile de combler le joint en sous-œuvre dans la partie raccordée. Il est donc préférable de pratiquer le déharpement chaque fois que l’arase générale n’est pas trop élevée.
Ensuite, il s’agira de prévoir le raccordement traditionnel des refends avec les murs périphériques lorsque leur construction simultanée n’est pas possible et on peut procéder de deux manières qui sont :

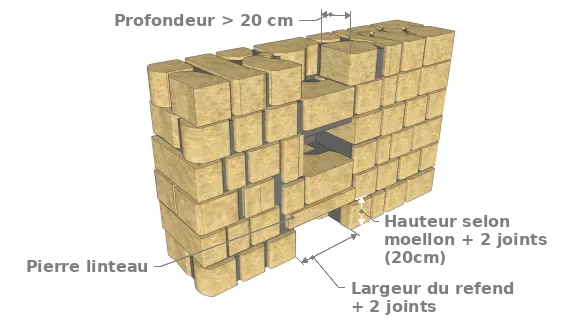

On réserve des arrachements dans le plein mur d’enceinte. Cela consiste à créer des vides, une assise sur deux, à l’emplacement du départ du mur de refend. Ces espaces, d’une profondeur de 20 cm, auront la largeur du mur à raccorder, si l’on dispose de pierres suffisamment longues pour les utiliser comme linteaux. Si le refend est prévu en briques ou en agglos, la hauteur devra correspondre à leurs dimensions plus 2 cm pour les joints. Cette technique ne donne pas de très bons résultats lors du raccordement, pour les mêmes raisons évoquées dans le chapitre (bourrage des joints).

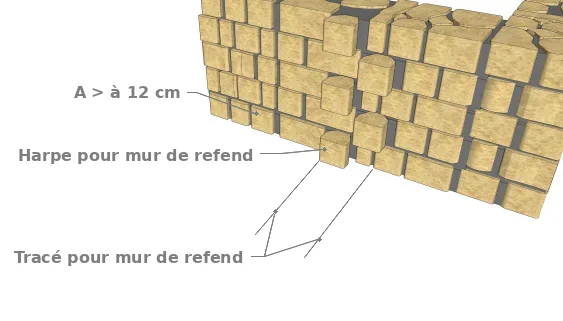

Il consiste à lancer des harpes en bascule dès la première assise, puis une assise sur deux en direction du refend. Pour faciliter la liaison, il faut maçonner une harpe à droite et une à gauche en alternance. Ces harpes doivent pénétrer dans le mur plein sur les 2/3 de sa longueur. Il faudra absolument aligner les parements de ces moellons et les redresser selon le tracé du refend. On choisira donc les harpes parmi les plus longs moellons.
Les têtes de mur

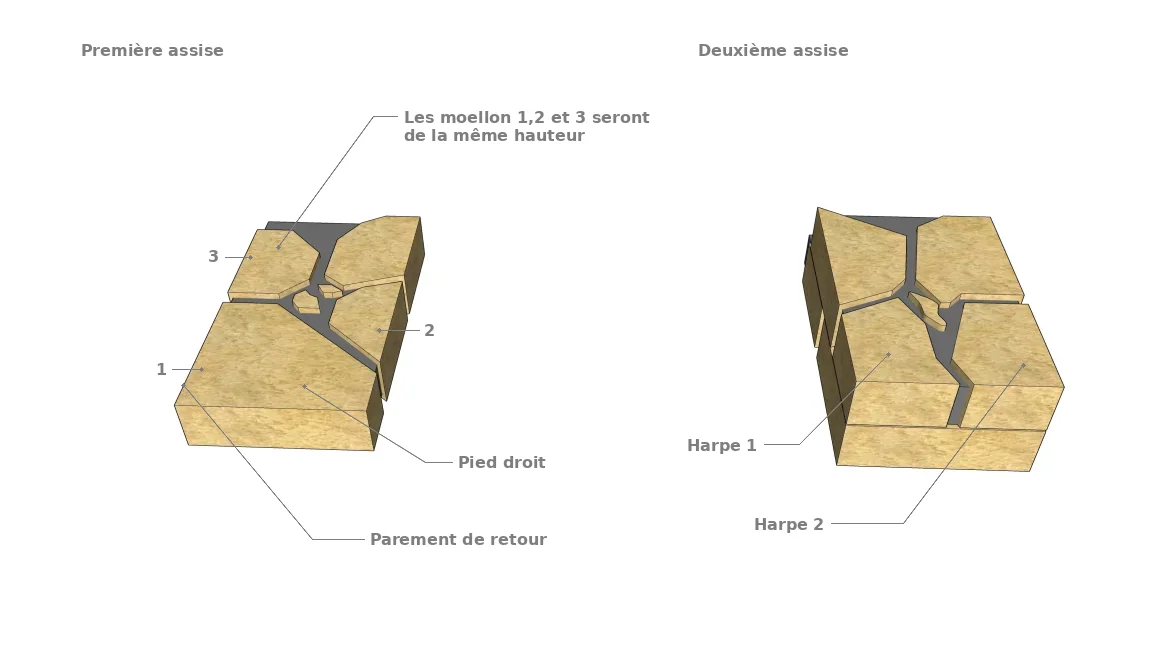

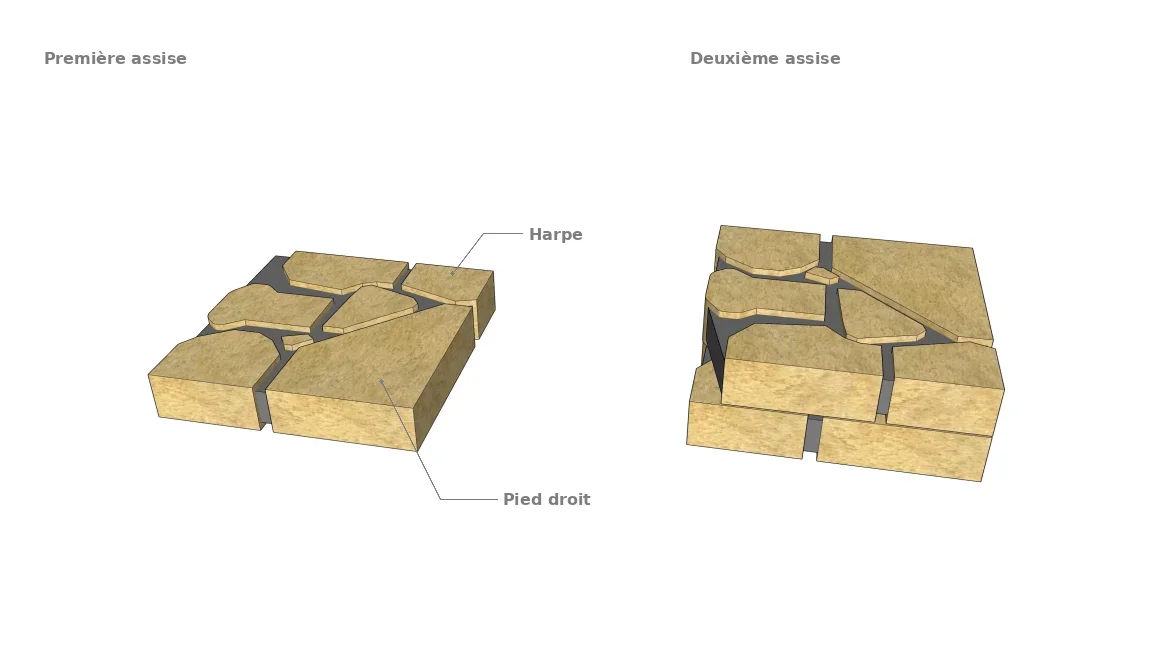

Les têtes de mur isolées comportent deux angles saillants qui peuvent être à équerre ou non. Ils constituent les têtes de mur ou les encadrements d’une baie. La disposition des moellons varie en fonction de l’épaisseur du mur. Dans le cas d’un mur courant de 40 à 60 cm, le premier moellon de la première assise, comme tous les moellons des rangs impairs, doit être un moellon appelé "pied-droit" avec ses parements de retour à peu près à équerre. Les lits de pose doivent également être à équerre pour éviter le basculement des pierres de l’assise suivante, appelée "harpes". Ces harpes auront leur parement en retour égal à environ la moitié de l’épaisseur du mur pour assurer la bonne stabilité de la tête de mur.
ATTENTION ! Interdiction de placer des carreaux dans les angles saillants.
Angles saillants et rentrants
Il s’agit en somme d’exécuter la tête d’angle d’un mur qui se retourne en deux sens perpendiculaires ou non. Le montage des angles extérieurs (sail[...]
