Le principe des coupes
Les coupes sont indispensables pour la réalisation des plans, car sans elles, nous ne pourrions voir que la toiture vue de dessus ou les façades vues de face ou de côté.

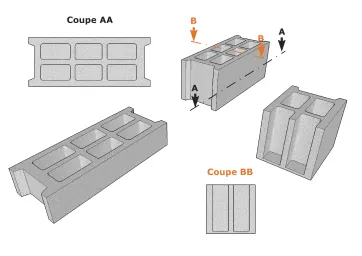

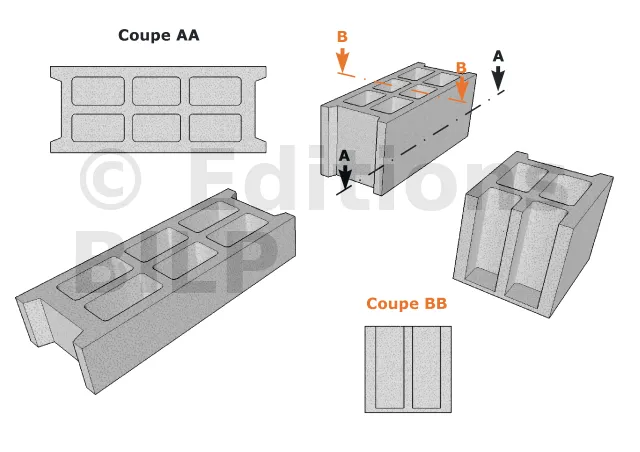

Le repérage de la position des plans de coupe doit être indiqué sur les plans en plan. Un trait mixte est utilisé pour marquer le passage de la coupe. Des flèches sont utilisées pour indiquer le sens de la vue, et des lettres sont utilisées pour déterminer la dénomination de la coupe.

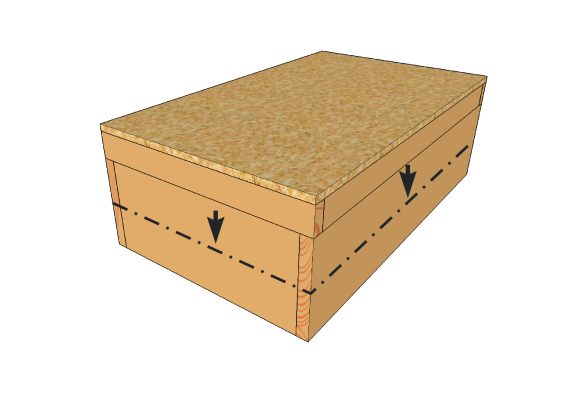

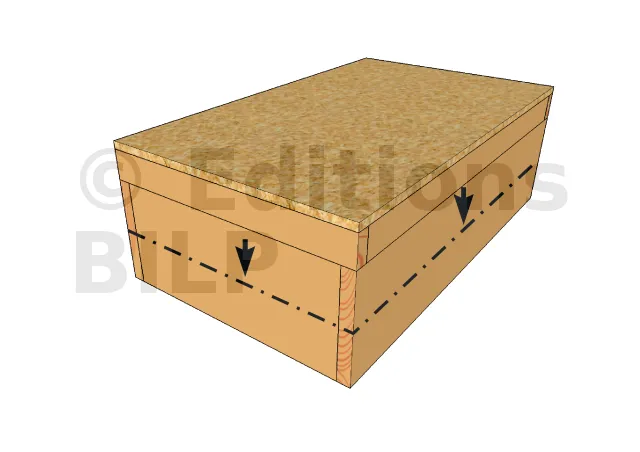

Nous souhaitons réaliser cette caisse. Dans cette vue en perspective, nous n’apercevons que trois faces de la caisse, mais nous avons besoin de plus de détails, c’est pourquoi les coupes sont essentielles.
Le trait mixte est utilisé pour représenter le tracé de la coupe de niveau, et la flèche indique le sens de la vue.

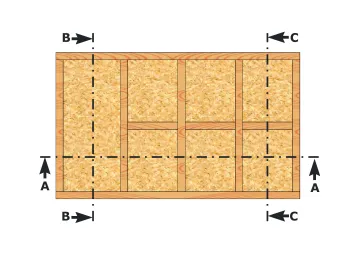

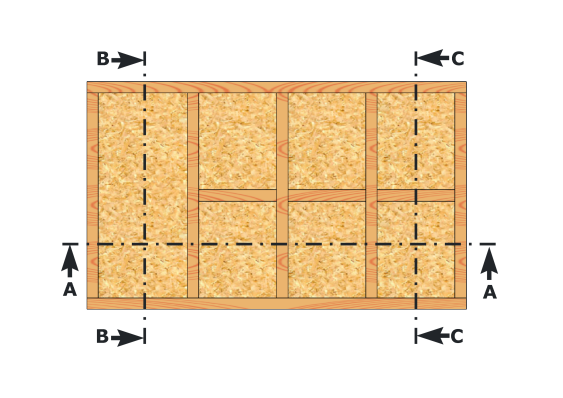

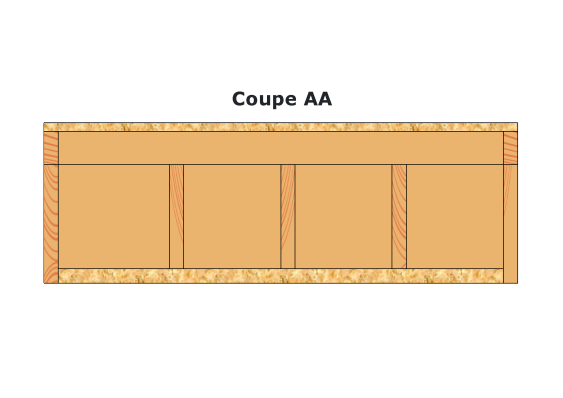

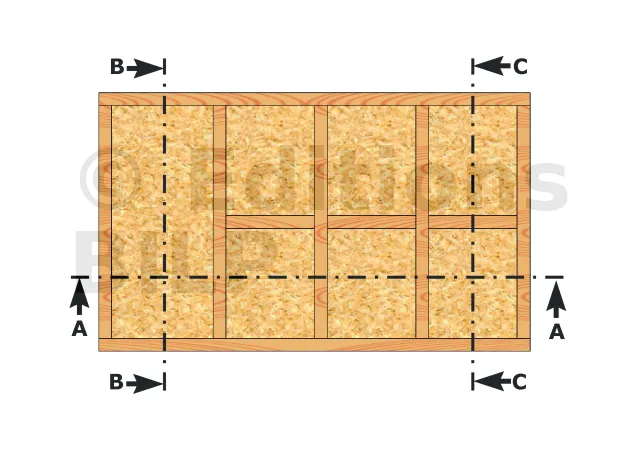

Avec une coupe horizontale, nous pouvons observer les détails relatifs aux épaisseurs, à la disposition des composants et aux cloisonnements de la caisse. Cependant, ces informations ne suffisent pas à elles seules pour réaliser complètement la caisse. Nous avons également besoin des détails concernant les hauteurs et les éléments spécifiques liés à la réalisation du couvercle.

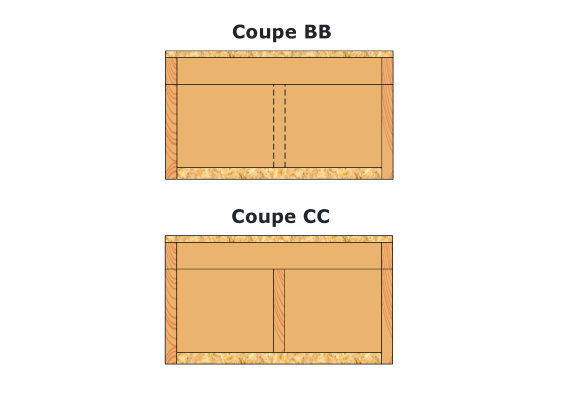

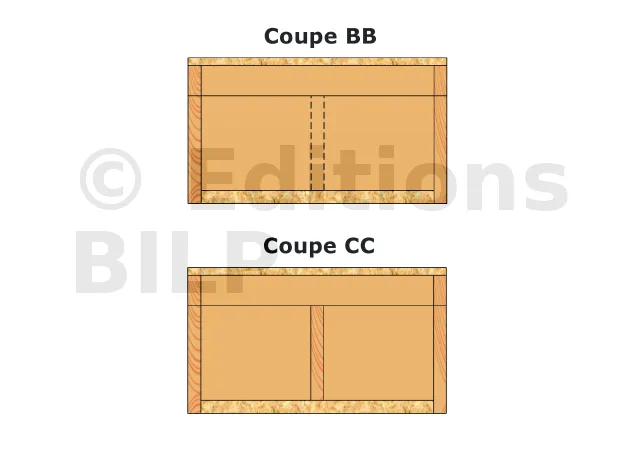

Les traits interrompus courts (pointillés) sur la coupe BB indiquent la présence d’une cloison de séparation derrière celle-ci.

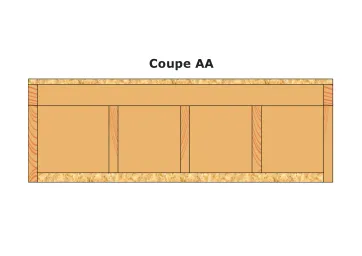

Avec ces coupes, nous pouvons observer que la hauteur du cloisonnement est identique à celle de la caisse sans le couvercle, et que le couvercle ne contient pas de cloisonnement. Nous vous invitons maintenant à procéder aux évaluations.
[...]
