Les armatures des planchers
Les plans de ferraillage des planchers sont une corvée pour les ingénieurs, mais c’est important. Sans eux, vos planchers s’effondreront comme un château de cartes. Alors, la prochaine fois que vous verrez un ingénieur travailler sur un plan de ferraillage, ne le dérangez pas. Il travaille pour vous garder en sécurité. Cet article vous montre comment les éléments du ferraillage sont représentés pour que vous puissiez le lire.

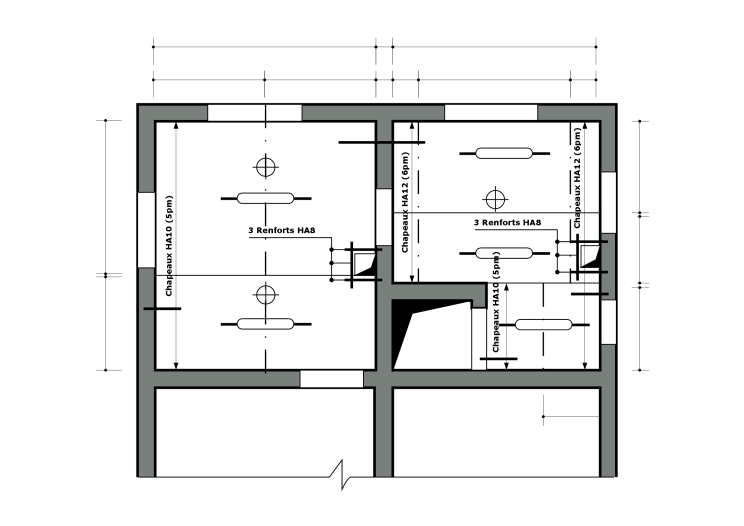

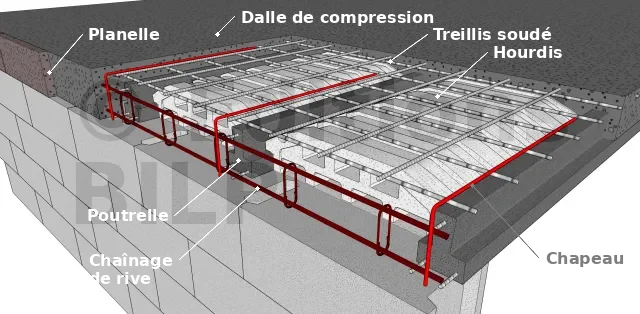

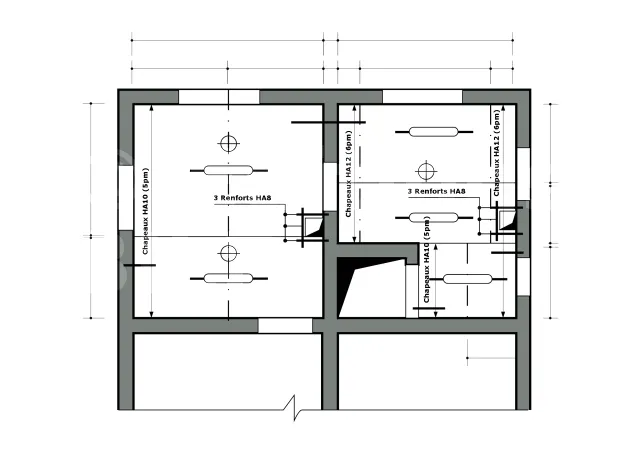

Dans le cas d’un plancher à poutrelles et hourdis, seules les armatures de la dalle de compression et les renforts pour les chevêtres et les trémies sont représentés sur les plans d’armatures. Leur représentation et leur repérage suivent les règles conventionnelles régissant ce type de plans. Les panneaux de treillis soudé sont rarement représentés, bien que leur quantité requise soit indiquée dans le document de synthèse (consultez l’article sur les plans de plancher). De plus, un ou deux chapeaux sont présents sur chaque poutre, permettant aux barres de pénétrer dans le chaînage de rive.
Le plan d’armatures des planchers avec des prédalles en béton armé ou précontraintes contient les informations suivantes : le type d’acier ou des barres utilisés, le type de panneaux de treillis soudé, le diamètre des aciers, la longueur en attente à chaque extrémité, les renforts d’armature et les ancres de levage et de protection.

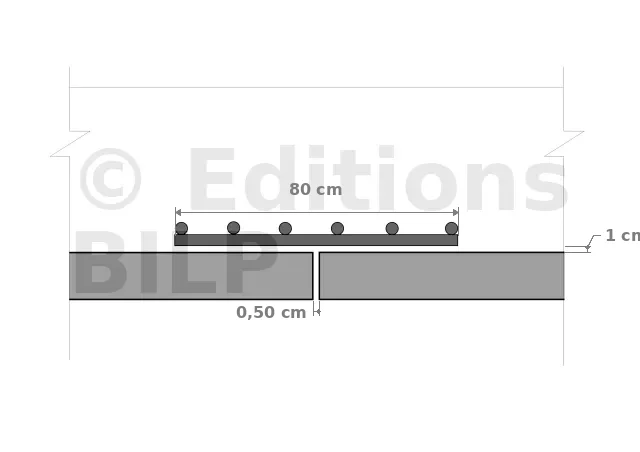

Le plan de pose des armatures complémentaires tient compte du repérage effectué sur les prédalles du plancher. Il spécifie les armatures de rive et les armatures sur les appuis intermédiaires. Il indique les renforts ou les attentes autour des trémies et donne les indications pour les coutures à placer entre les prédalles. Le plan précise également le nombre et le diamètre des barres de renfort autour des réservations.
Les armatures des dalles et des planchers en dalles pleines.
Les armatures des dalles et des planchers en dalle pleine sont représentées à l’aide d’un plan d’ensemble ainsi qu’une coupe verticale. Deux types de représentation sont possibles :

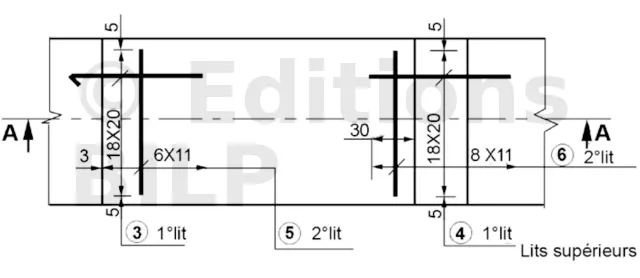

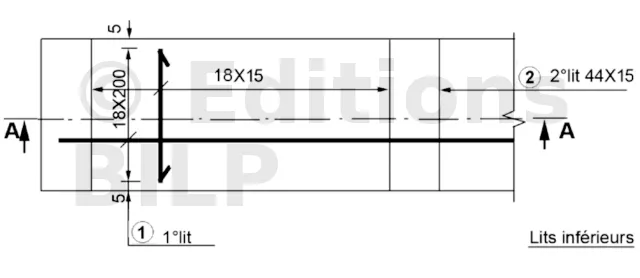

- La première option consiste à utiliser deux dessins distincts : l’un pour les lits d’armatures inférieures et l’autre pour les lits d’armatures supérieures. Dans ce cas, la technique de représentation des armatures répétitives est employée.
[...]
