Plancher bas

[titre]
Prenez le temps de bien étudier ces plans et répondez aux questions ci-dessous
[texte]

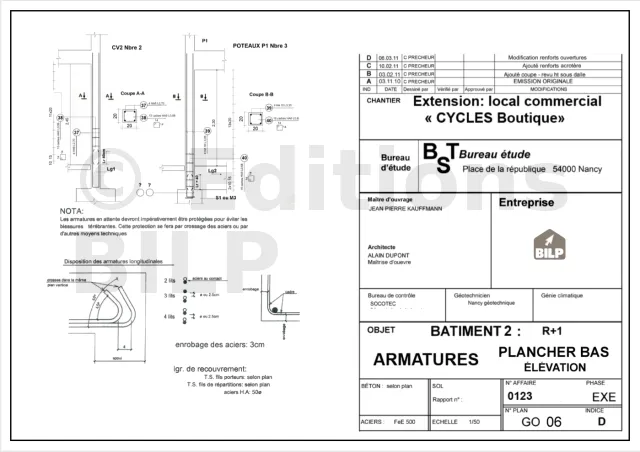

1. Quel est le repère manquant sur P1 et CV2 ?

[trou]"Repère 3 ou 20"[texte]

2. Quelles sont les anomalies sous P1 incorporé dans voile V2 ?
[trou]"Le diamètre des attentes devrait être du 10 alors qu’ils sont en 8"[texte]

3. Que devra t on faire pour y remédier ?
[trou]"Placer des attentes correctes dans la semelle S1"[texte]

4. D’où démarrent les CV1 et P1 ?
[trou]"Les CV1 démarrent au dessus de la longrine, les P1, au dessus du massif M3 ou de la semelle S1"[texte]

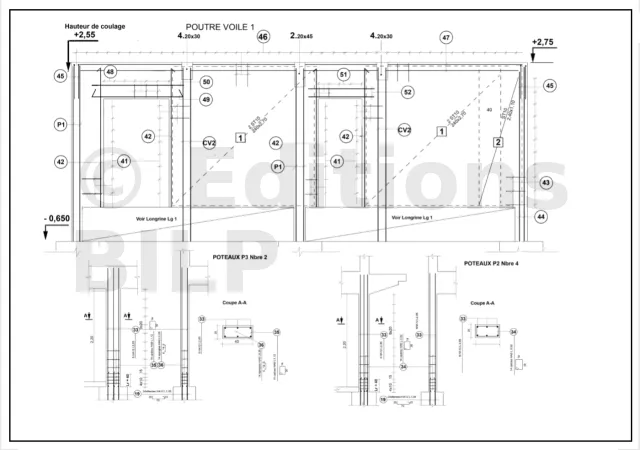

5. Que veut dire Lr = 40 sur les plans des P1, P2 et P3 ?
[trou]"Longueur de recouvrement égale à 40 cm"[texte].

6. Quels sont les espacements des cadres des poteaux P2 ?
[trou]"4 x 10, 1 x 15, 9 x 20"[texte]

7. Quelles sont les différences des aciers entre P2 et P3 ?
[trou]"Les cadres ne sont pas de la même longueur et il y a des étriers sur P3"[texte].

8. Que représentent les chiffres inscrits dans un carré sur le plan de PV1 ?
[trou]"Les numéros de repère du treillis soudé"[texte]

9. Pourquoi ces chiffres sont-ils différents alors que c’est la même référence de treillis ?
[trou]"Ce n’est pas les mêmes dimensions"[texte].

10. Que représentent et à quoi servent les aciers repérés 45, 46 et 47 (PV1) ?
[trou]"C’est le chaînage horizontal 46,47 de la dalle et leurs aciers de liaison (équerres 45)"[texte]

11. Pourquoi les aciers 45, 46 et 47 sont dessinés sur ce voile alors que la hauteur de Bétonnage se trouve à +2,55 (PV1) ?
[trou]"L’amorce des fers doivent être pris dans le béton, le reste sera enrobé avec le coulage de la dalle"[texte].

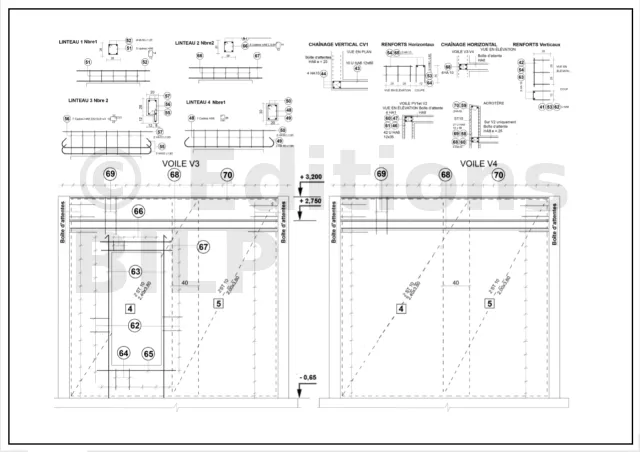

12. Dans le voile V2, que représentent les repères 53 et 54 ?
[trou]"Les renforts horizontaux et verticaux"[texte].

13. Dans le voile V2, Que représentent les repères 55, 56 et 57 ?
[trou]"Les linteau L3"[texte]

14. Dans le voile V2, Quelle est la longueur de recouvrement du treillis soudé ?
[trou]"40 cm"[texte]

15. Comme le voile est coulé avec son acrotère, comment pratique t on pour les aciers de reprise de la dalle ?
[trou]"Boîtes d’attente"[texte]

16. Que représentent les aciers repérés 60 ?
[trou]"Ce sont les barres filantes du chaînage de la dalle"[texte].

17. Quels sont les repères représentant le ferraillage de l’acrotère ?
[trou]"59, 60, 69, 70 + ST10"[texte].

18. Pourquoi ne les retrouve t on pas sur PV1 ?
[trou]"Il n’y a pas d’acrotère mais le mur de l’étage"[texte].

19. Sur le plan du dallage, à quoi sert le ST25C ?
[trou]"Renforts sous murs de remplissage"[texte]

20. Quel est le recouvrement du treillis ?
[trou]"40 cm"[texte]

21. Quel acier vient compléter ce ferraillage ?
[trou]"Repère 20 attentes de cv mur de remplissage"[texte]

22. Sur quels murs le dallage repose-t-il ?
[trou]"Aucun, c’est un dallage auto porté avec joint de dilution 2 cm"[texte]

23. Quel est le niveau d’arase des murs de remplissage ?
[trou]"+ 1,68"[texte]

24. Faites l’inventaire de ce Treillis soudé.

|Repère|Référence|Nombre|Longueur|largeur|
|6|[trou]"ST10"[texte]|[trou]"4"[texte]|[trou]"4,80"[texte]|[trou]"2,40"[texte]|
|7|[trou]"ST10"[texte]|[trou]"4"[texte]|[trou]"1,60"[texte]|[trou]"2,40"[texte]|
|8|[trou]"ST25C"[texte]|[trou]"2"[texte]|[trou]"3,80"[texte]|[trou]"60"[texte]|
|9|[trou]"ST25C"[texte]|[trou]"3"[texte]|[trou]"2,20"[texte]|[trou]"60"[texte]|
|10|[trou]"ST25C"[texte]|[trou]"1"[texte]|[trou]
[...]
