[titre]
Prenez le temps de bien étudier ces plans et répondez aux questions ci-dessous.
[texte]

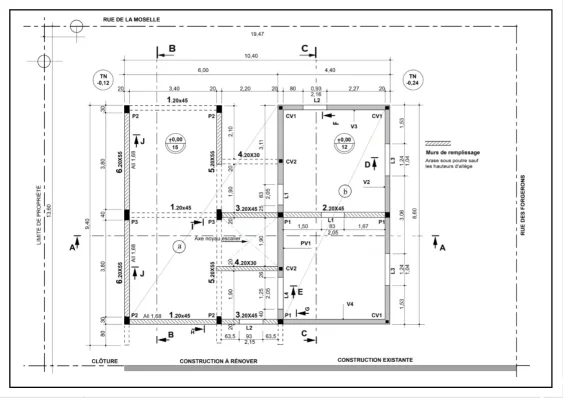

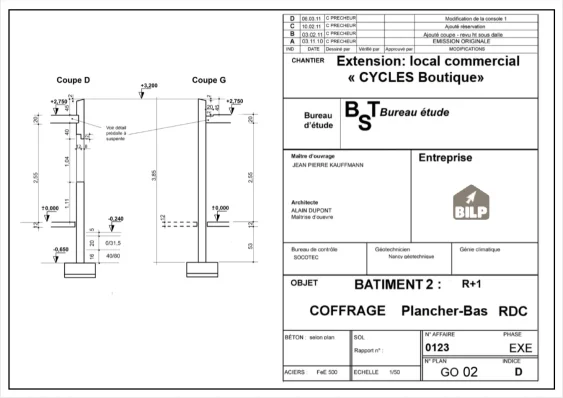

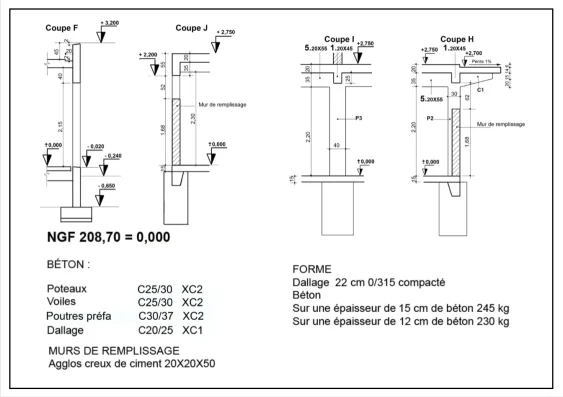

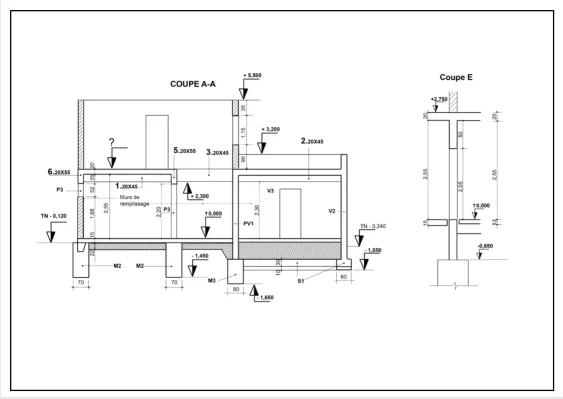

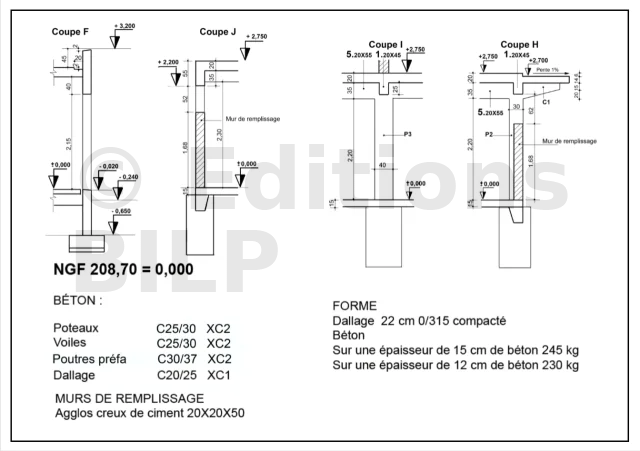

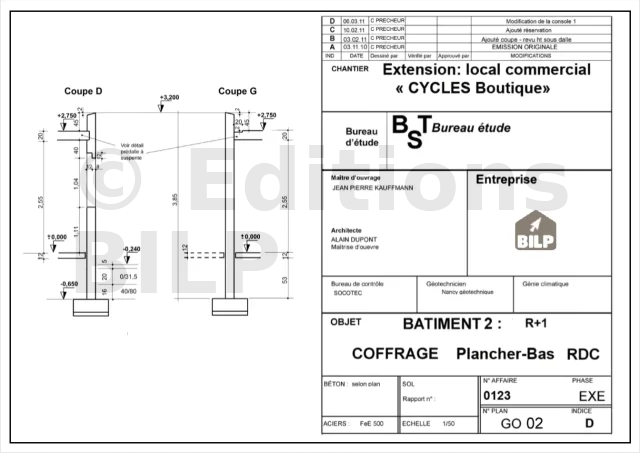

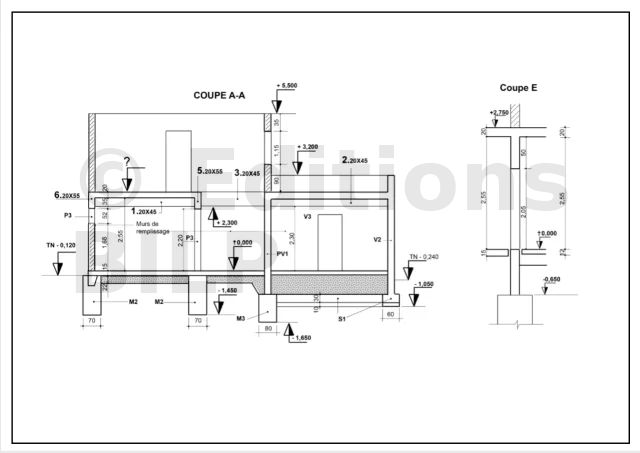

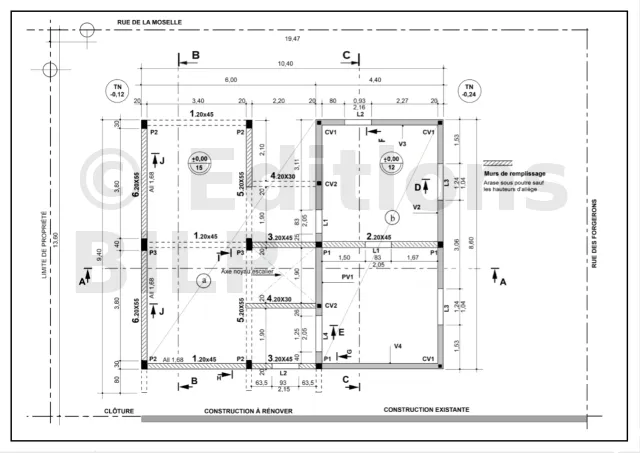

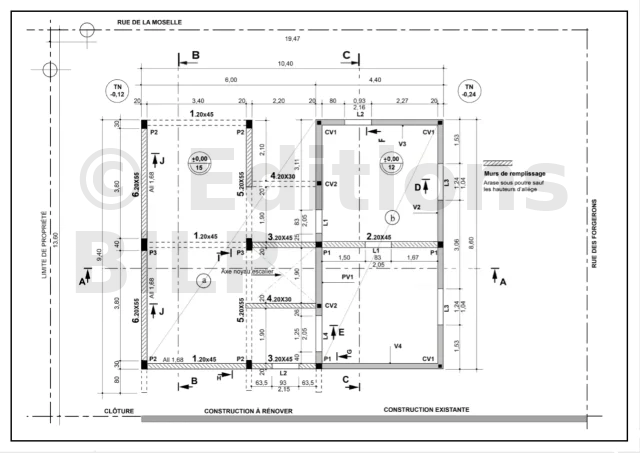

Les plans ci-dessus représentent un bâtiment R+1. Le dossier contient un plan de coffrage du plancher bas du Rez-de-Chaussée et des coupes.
1. Quel est le niveau NGF du plancher bas RDC ?
Le niveau NGF du plancher bas RDC est [trou]"+208,70"[texte].
2. Quelle est la classe d’exposition du béton des voiles ?
La classe d’exposition du béton des voiles[trou]"XC2"[texte].
3. Quelle est l’épaisseur et la composition de la forme du dallage zone (a) ?
L’épaisseur et la composition de la forme du dallage zone (a) est de [trou]"22cm de 0/31,5"[texte].
4. Quels sont les différents types de murs ?
[trou]"Murs banchés et murs maçonnés de remplissage"[texte].
5. Quelle est ou quelles sont les épaisseurs de béton du dallage ?
Les épaisseurs de béton du dallage dans la zone (b) est de [trou]"12 cm"[texte], et dans la zone (a) [trou]"15 cm"[texte].
6. Quelle est la longueur de retombée du linteau L4 ?
Le linteau L4 a une retombée de [trou]"50 cm"[texte].
7. Quelle est la hauteur de l’ouverture sous L2 ?
La hauteur de l’ouverture sous L2 [trou]"2,15"[texte].
8. Qu’indiquent les repères CV1 ?
[trou]"Chaînages verticaux d’angle"[texte]
9. Qu’indiquent les repères CV2 ?
[trou]"Chaînages verticaux incorporés"[texte]
10) Que supportent ces CV2 ?
Ils supportent la [trou]"poutre 4"[texte]
11. Dans le tableau ci-dessous, faites l’inventaire des poteaux ?
| Repère | Nombre | section | Hauteur |
|---|---|---|---|
| P1 | [trou]"2"[texte] | [trou]"20 x 20"[texte] | [trou]"2,75 + 0,65 - 0,45 = 2,95"[texte] |
| P1 console | [trou]"1"[texte] | [trou]"20 x 20"[texte] | [trou]"2,75 + 0,65 - 0,55 = 2,85"[texte] |
| P2 | [trou]"4"[texte] | [trou]"30 x 20"[texte] | [trou]"2,75 + 0,15 - 0,55 = 2,35"[texte] |
| P3 | [trou]"2"[texte] | [trou]"30 x 20"[texte] | [trou]"2,75 + 0,15 - 0,55 = 2,35"[texte] |
12. Quelles sont les dimensions des ouvertures sous les poutres 6 ?
[trou]"3,80 x 0,52"[texte]
13. Quelle est la hauteur à couler des voiles 2,3,4 ?
[trou]"3,85 m"[texte]
14. Quelle est la particularité des fenêtres sur V2 ?
Elles comportent [trou]"Une feuillure 12 x 12"[texte]
15. Que veut dire PV11 ?
[trou]"Poutre voile"[texte]
16. Sur quels éléments repose ce PV1 ?
Sur les [trou]"massifs M3"[texte].
17. Quelle est la hauteur de mur en dessous des ouvertures sous L3 ?
[trou]"1,76"[texte]
18. Comment nomme-t-on les poteaux P1 et CV2 ? que supportent-ils ?
Ces sont des [trou]"poteaux incorporés"[texte], ils supportent [trou]"les poutres 2, 3 et la console C1"[texte].
19. Que supportent les poteaux P2 ?
Ils supportent [trou]"les poutre 1, 3, 5, 6 et la console C1"[texte].
20. Quelles sont les dimensions (longueur et hauteur) de l’ouverture sur la coupe H ?
[trou]"3,4
[...]
