Évaluation fondation

[titre]
Cartouche
[texte]

1. Quel est le nom et adresse du chantier ?

[trou]"Extension : locale commerciale cycles boutique"[texte]

2. Quel est le nom du bureau de contrôle ?

[trou]"SOCOTEC"[texte]

3. Quelle est la date de l’émission originale ?

[trou]"03/11/10"[texte]

4. Quel est l’indice du plan de fondation ?

[trou]"Indice C"[texte]

5. Quelle est la dernière modification apportée ?

[trou]"Ajouté BÊCHES"[texte]

6. Quelle est la classe de résistance du béton de propreté ?

[trou]"C12/15"[texte]

7. Quel est le nom de l’entreprise générale ?

[trou]"BILP"[texte]

8. Quelle est l’épaisseur de la forme du parking ?
[trou]"36 cm"[texte]

[config]
indices = oui
solutions = non
[score]
0% : Il est urgent de réviser. Recommencez !
30% : Vous n’avez pas la moyenne... Recommencez !
50% : Ce n’est pas encore parfait... Recommencez !
100% : Vous êtes vraiment un as. Félicitations !

[titre]
Installation de chantier et implantation
[texte]

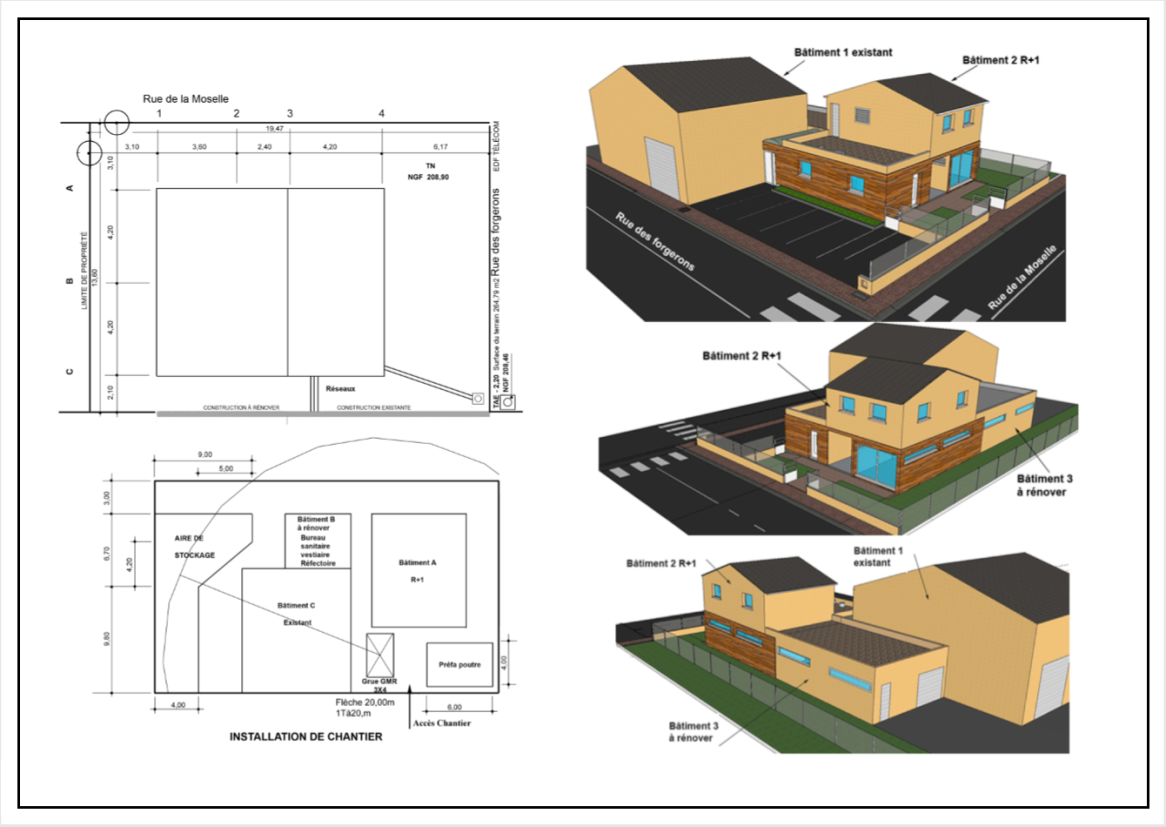

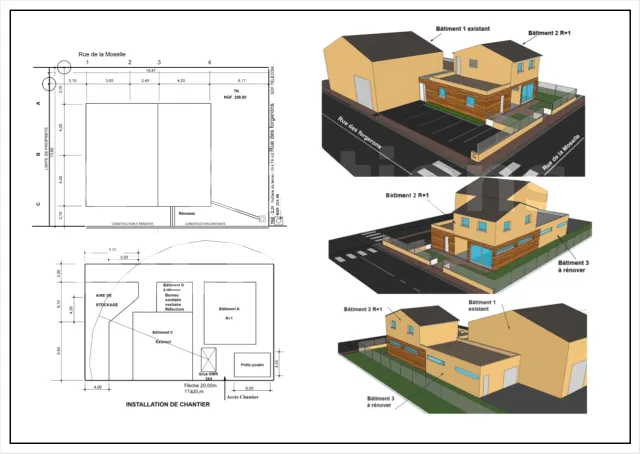

9. Dans quelle rue se situera l’accès au chantier ?

[trou]"Rue des forgerons"[texte]

10. Quelle est la longueur de la flèche de grue ?

[trou]"20.00 m"[texte]

11. Quelles sont les 4 cotes de référence pour l’implantation du bâtiment ?

• Sur les files 1 à 4 : [trou]"3,10"[texte] et [trou]"6,17"[texte],
• Sur les files A à C : [trou]"3,10"[texte] et [trou]"2,10"[texte]

12. En partant des origines, donner les cotes cumulées des entraxes de files.

Files 1 à 4		Files A à C
1	[trou]"3,10"[texte]	A	[trou]"3,10"[texte]
2	[trou]"6,70"[texte]	B	[trou]"7,30"[texte]
3	[trou]"9,10"[texte]	C	[trou]"11,50"[texte]
4	[trou]"13,30"[texte]		[trou]"13,60"[texte]
	[trou]"19,47"[texte]

13. Quelle sera la distance entre les deux bâtiments (extension et existant) ?
La distance entre les deux bâtiments est de[trou]"2,00 m"[texte].

14. Quelle est la surface du terrain ?

La surface du terrain est de [trou]"264,79 m²"[texte]

15. Quelle est la surface du parking (hors tout) ?

La surface du parking est de [trou]"82,55 m²"[texte]

[config]
indices = oui
solutions = non
[score]
0% : Il est urgent de réviser. Recommencez !
30% : Vous n’avez pas la moyenne... Recommencez !
50% : Ce n’est pas encore parfait... Recommencez !
100% : Vous êtes vraiment un as. Félicitations !

[titre]
Fondation
[texte]

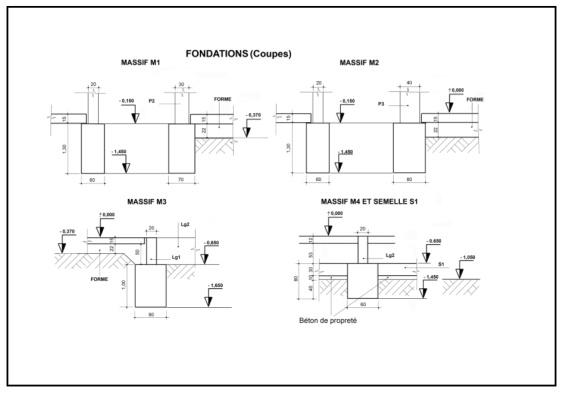

16. Quelle est la particularité des massifs M1 ?

[trou]"Ils sont désaxés"[texte].

17. Quelle est la cote manquante ( ?) longueur de la semelle S1 ?

[trou]"9,00 m"[texte]

18. Combien y a-t-il de niveaux de terrassement de plateforme ?

Il y a[trou]"deux niveaux"[texte] de plateforme [trou]"-0,37"[texte] sous les poteaux et les poutres et [trou]"-0,65"[texte] sous voiles.

19. Quelle sera la pente de talus ? transformez cette valeur en (%) et en degré (°)

Pente	Pente en (%)	Pente en (°)
[trou]"1/1"[texte]	[trou]"100%"[texte]	[trou]" 45°"[texte]

20. Quel est le niveau NGF de référence ? où se trouve-t-il ?

Le niveau NGF de référence est de [trou]"208,46"[texte] qui se trouve sur la [trou]"plaque d’égout"[texte].

21. Faites l’inventaire des éléments de fondation.

Repère	Nombre	Longueur	Largeur	Hauteur	Niveau de terrassement	Niveau d arase
M1	[trou]"4"[texte]	[trou]"70"[texte]	[trou]"60"[texte]	[trou]"1,30"[texte]	[trou]"-1,450"[texte]	[trou]"-0,150"[texte]
M2	[trou]"2"[texte]	[trou]"80"[texte]	[trou]"60"[texte]	[trou]"1,30"[texte]	[trou]"-1,450"[texte]	[trou]"-0,150"[texte]
M3	[trou]"3"[texte]	[trou]"80"[texte]	[trou]"80"[texte]	[trou]"1,00"[texte]	[trou]"-1,650"[texte]	[trou]"-0,650"[texte]
M4	[trou]"1"[texte]	[trou]"60"[texte]	[trou]"60"[texte]	[trou]"0,80"[texte]	[trou]"-1,450"[texte]	[trou]"-0,650"[texte]
S1	[trou]"1"[texte]	[trou]"14,20"[texte]	[trou]"60"[texte]	[trou]"30"[texte]	[trou]"-1,050"[texte]	[trou]"-0,650"[texte]
Lg1	[trou]"2"[texte]	[trou]"4,30"[texte]	[trou]"20"[texte]	[trou]"65"[texte]	[trou]"-0,650"[texte]	[trou]"+-0,000"[texte]
Lg2	[trou]"1"[texte]	[trou]"4,40"[texte]	[trou]"20"[texte]	[trou]"65"[texte]	[trou]"-0,650"[texte]	[trou]"+-0,000"[texte]
Bêches	[trou]"6"[texte]	[trou]"2de 3.40 2 de 3.00 2 1.70 (16,20m)"[texte]	[trou]"30,20"[texte]	[trou]"40"[texte]	[trou]"-0,55"[texte]	[trou]"+-0,15"[texte]

22. Que supportent les semelles S1 et comment peut-on appeler ces fondations ?
Elles supportent les [trou]" voiles V1, V2 et V3"[texte], ce sont des [trou]"semelles filantes"[texte].

23. Quelle est la hauteur de béton de propreté sous les semelles S1 ?
La hauteur des bétons de propreté sous les semelles S1 est de [trou]"10 cm"[texte].

24. Quelle est la longueur totale de la semelle S1 (sur son axe) ?

La longueur totale de la semelle S1 est de [trou]"16,00 m"[texte].

25. Que supportent les massifs M1 et M2 ?

Les massifs M1 portent [trou]"les poteaux P2"[texte] et les massifs M2 portent [trou]"les poteaux P3"[texte].

26. Que supportent les massifs M3 et M4 ?

Les massifs M3 portent [trou]"les longrines 1 et 2"[texte], le poteaux [trou]"P1"[texte] et le chaînag
[...]
