La mise en oeuvre d’un mur en gabion
Même si l’appareillage des gabions est exempt de mortier, on les qualifie quand même de maçonnerie. En effet, les galets et/ou les pierres de carrière sont consolidés par une maille en fil de fer galvanisé ou en treillis soudé.
Le gabion est généralement employé dans les ouvrages de protection comme les murs de soutènement, les digues et les berges artificielles.
Ils procurent beaucoup d’avantages dans la mesure où ils sont à la fois moins coûteux et leur montages sont très simples et rapide à faire. De plus, ils présentent également l’avantage d’être très solide tout en ayant une très longue durabilité.
Néanmoins, les caissons peuvent être atteints par la corrosion, ce qui constituerait une défaillance. De ce fait, il est nécessaire de les entretenir de temps en temps.
Les composantes (rôles)
Les composantes à utiliser varient selon le type du sol destiné à recevoir l’ouvrage, mais également selon l’esthétisme voulu et enfin selon le rôle de l’ouvrage elle-même.
Selon le type de sol
Il en existe deux types :
- sol dur
- sol meuble ou marécageux.

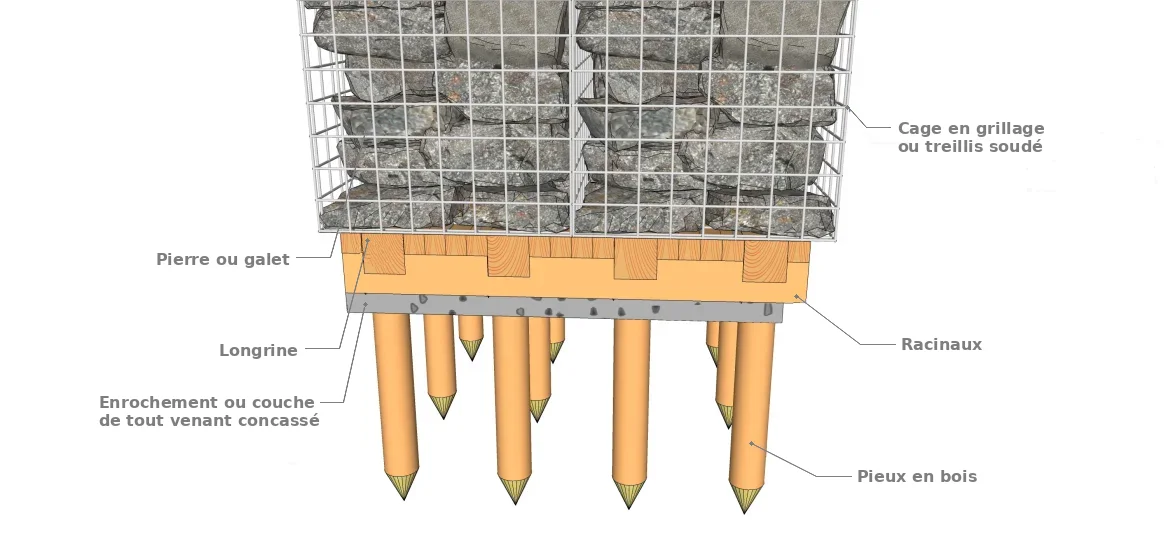

Ce type de mur correspond au sol meuble.
- Les pieux en bois ont pour rôle de renforcer le sol de fondation ;
- L’enrochement ou le couche de tout-venant stabilise le socle ou le sol d’assise ;
- Les charpentes c’est-à-dire les longrines et les racinaux répartissent la charge du mur sur l’emprise du sol de fondation ;

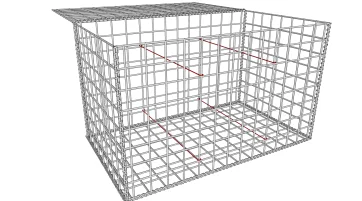

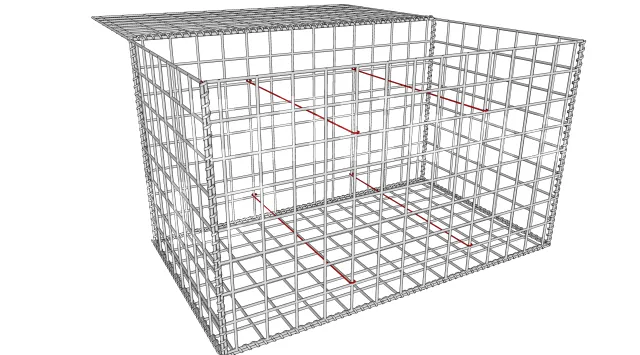

- Les cages à gabion consolident les pierres de carrière ou les galets. Elles sont constituées de panneaux grillagés ou de treillis soudé, de fil de fer galvanisé ou galfan qui peut être aussi enrobé de PVC ou de polyester, des spirales métalliques, des tirants de renfort en tige de fer galvanisé ou galfan, et des agrafes en acier ;
- Les pierres et les galets permettent de remplir les cages et jouent le rôle du mur elle-même.
Ces éléments conviennent également au sol dur hormis les pieux et les charpentes en bois.
Selon l’esthétisme souhaitée

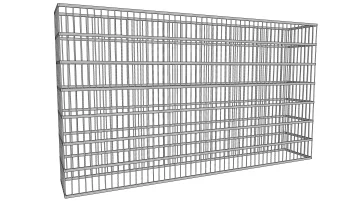

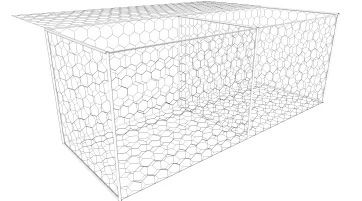

Ici, c’est la caractéristique de la cage qui change dans les composantes du mur, plus précisément la forme de la maille qui peut être hexagonale, carrée ou rectangulaire.
Selon le rôle
Dans cet article, il jouera le rôle de mur de soutènement donc ses composantes correspondront aux éléments que nous avons vu ci-dessus.
Les outillages et les matériels
Pour mener à terme la mise en œuvre, il vous faudra les outils suivants :
- Engin d’excavation (pelle mécanique ou tractopelle)
- Compacteur
- Pelle et bêche
- Râteaux
- Scie
- [...]
