Les pointes les plus utilisées dans le coffrage traditionnel sont les pointes à tête plate de 55 mm et 70 mm de longueur d’un diamètre d’environ 1,6 mm. Toutefois, nous utilisons les pointes à tête d’homme pour positionner une baguette d’angle ou une goutte d’eau (larmier).

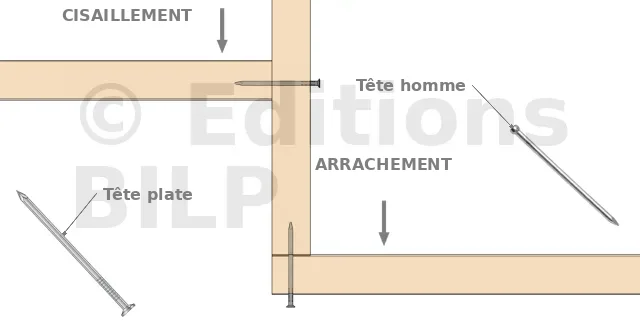

Elles travaillent à l’arrachement (peu de résistance) mais surtout au cisaillement, suivant comme elles sont situées.

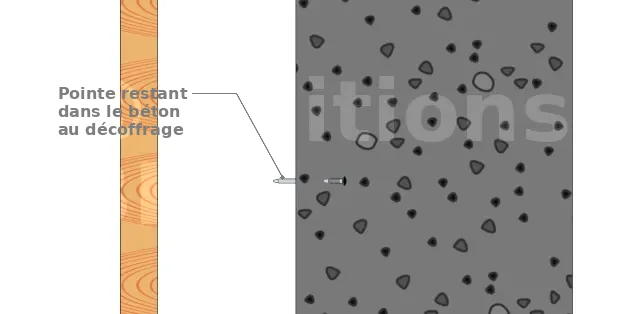

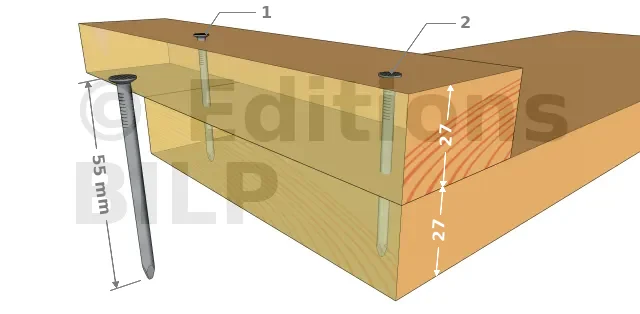

1. Pointe avec une réserve de décoffrage, elle pénètre suffisamment.
2. Pointe enfoncée à fond, elle ne dépasse pas.

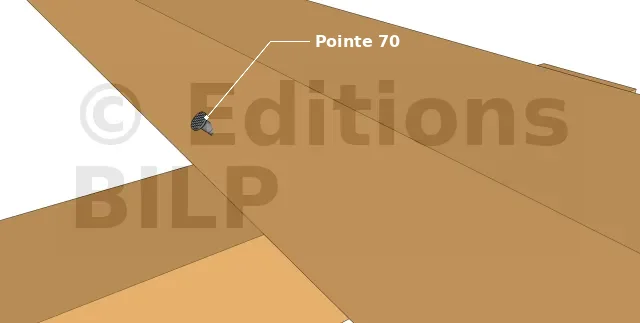

La pointe de 55 mm est utilisée le plus souventes en coffrage.
Cette méthode est utilisée pour l’assemblage des chevrons.

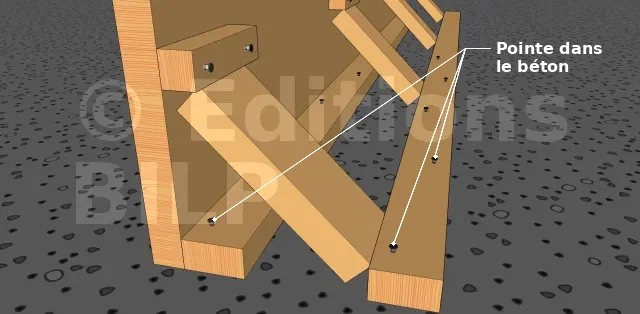

On utilisera également des pointes béton en acier trempé pour le blocage de certaines planches dans le béton durci, mais attention de grands efforts fournis sur ces pointes peuvent engendrer leur arrachement.
Lors du coffrage il faut que les planches soient maintenues mais il est inutile de placer trop de pointes. Celles ci servent pour l’assemblage et non pas pour le maintien, ni le serrage.

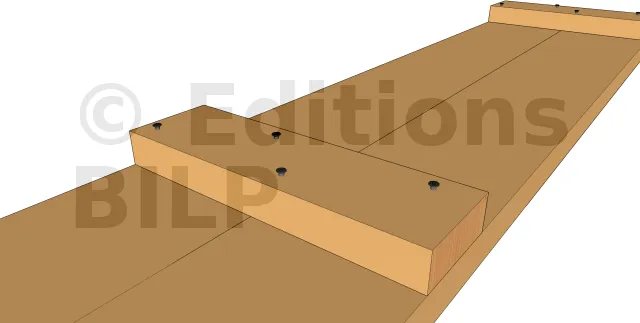

Deux pointes par planches suffisent pour l’assemblage. Elles seront disposées en quinconce.
Les pointes en contact avec le béton doivent être enfoncées totalement.
Exemple : joues.

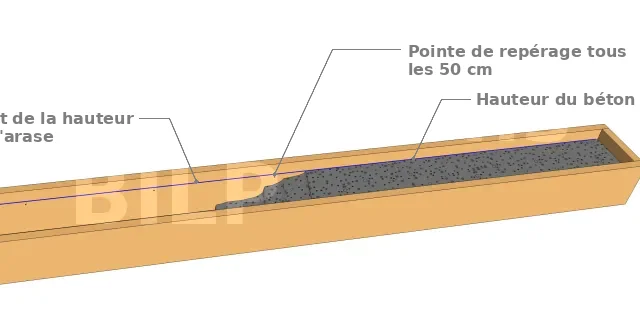

Les pointes servent également pour indiquer une hauteur de coulage.
- Dès que le coffrage est réglé, il suffit de tracer à la ligne bleue la hauteur d’arase voulue,
- clouer des pointes sur cette ligne sans les enfoncer entièrement tous les 50 cm environ,
- couler le béton, les pointes vous Indiqueront la hauteur précise,
- une fois le béton coulé et arasé, enlevez les pointes.
Coffrage d’une arase

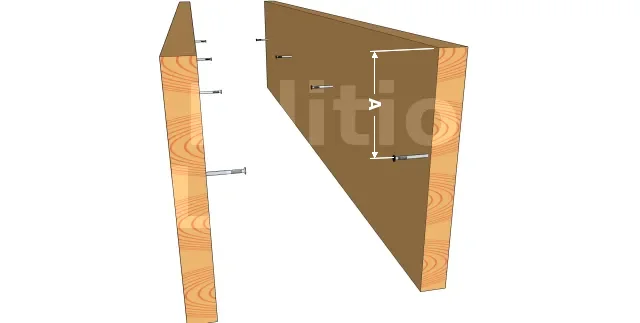

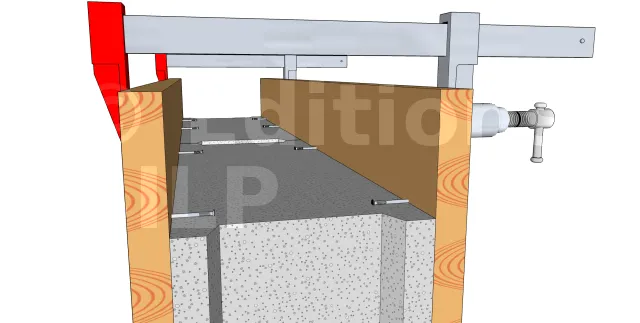

Afin de serrer deux planches avec des serre-joints contre un mur quand on est seul, on utilise des pointes pour nous aider.

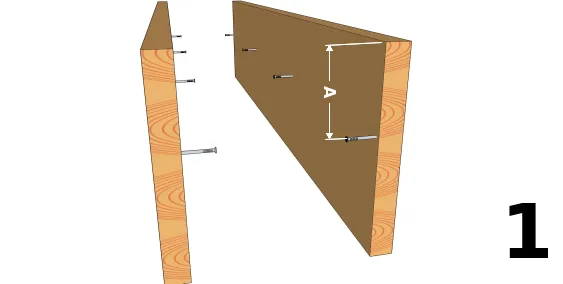

- Mesurer la hauteur à régler (A).
- Clouer deux pointes sur cette hauteur, sans les enfoncer entièrement.
- Faire à l’identique sur la deuxième face.

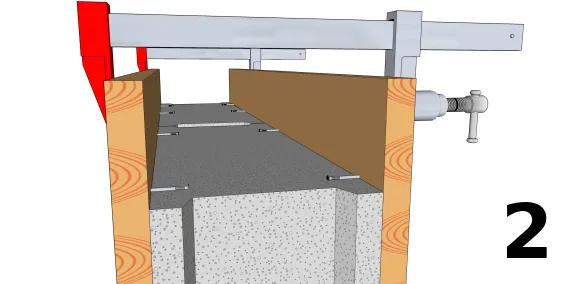

- Poser vos planches sur l’emplacement désiré. Celles-ci sont maintenues provisoirement.
- Poser vos serre-joints, régler à la bonne hauteur.
- Retirer les pointes.
[...]
