La forme
Leur réalisation doit être conforme aux réglementations et DTU en vigueur. Les points importants à respecter sont les suivants :
Ces canalisations doivent impérativement être situées dans la forme du dallage et non pas dans le béton. La distance minimale entre le dessus de la canalisation et la sous-face du dallage doit être égale à 1 diamètre de tuyau +5 cm.
Dallage sur terre pleine
Dans les surfaces habitables, quand la hauteur du remblai n’est pas trop importante (< à 60 cm) et que le terre-plein est compact, le dallage sera autoporteur et il sera composé :
- d’une forme appelée hérisson (tout-venant de cailloux, calcaire etc.) que l’on dame (compactage) au rouleau ou à la plaque vibrante par couche de 20 cm,
- d’une couche de sable,
- d’un isolant en polystyrène de sol (de 4 cm posé à plat sur un lit de sable, en périphérie sur toute la surface),
- d’un joint en mousse ou en polystyrène (de 2 cm près des murs pour faciliter les mouvements de dilatation),
- d’un film polyane pour limiter les remontées d’humidité provenant du sol,
- d’une dalle en béton de 12 cm minimale avec comme ferraillage un treillis soudé anti-fissuration (suivant la destination). ST 25C maison individuelle pour les autres ouvrages, cela sera indiqué sur les plans.
ATTENTION ! Les attentes des évacuations s’effectuent avant la préparation du dallage.
Préparation de la forme

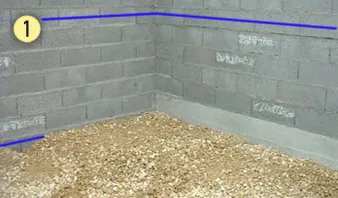

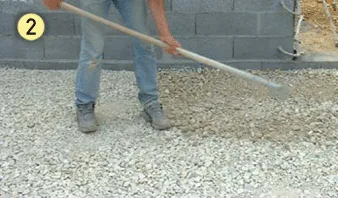

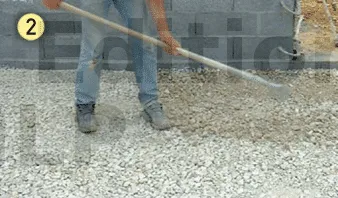

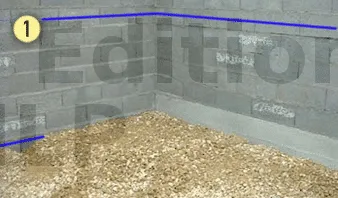

Remblayez avec un matériau sain tel que le calcaire, le tout-venant, etc. Ensuite, égalisez avec un râteau à environ 1 à 2 cm au-dessus de votre repère.

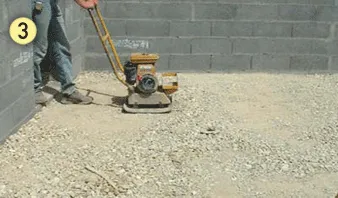

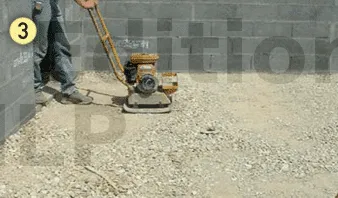

Passez la plaque vibrante pour bien compacter votre hérisson. Vérifiez les niveaux, grattez ou ajoutez des matériaux pour obtenir une épaisseur de béton régulière, avec une marge de plus ou moins 1 cm, puis repassez la plaque vibrante.

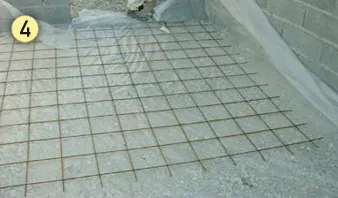

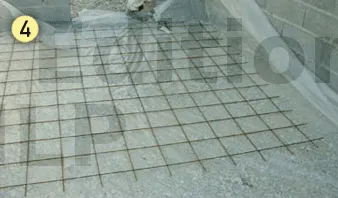

Dépliez le polyane en prenant soin de ne pas le déchirer, en remontant sur la périphérie. Calez-le, soit avec le treillis, soit avec des planches. Pour les raccords, effectuez un recouvrement de 1,5 maille.
Contre les murs, installez un joint en mousse qui servira de joint de dilatation. Prenez soin de bien le fixer afin d’obtenir le résultat escompté après le coulage.
Placez le treillis soudé de manière à minimiser les pertes. Assurez-vous de maintenir la continuité des aciers (recouvrements et équerres d’angles).
À SAVOIR ! Pour la commande de treillis, calculer la surface de la dalle multipliée par 1,10.
Les recouvrements sont d’au moins une maille complète + 4 cm.
Les dalles
Consultez le bétonnage, les généralités des planchers.
L’interface, le lit de sable ainsi que les films et/ou l’isolant seront posés avec des relevés périphériques afin de limiter les remontées d’eau et de faciliter le retrait libre de la dalle.
Posez le treillis anti-fissuration en renforçant particulièrement les points singuliers tels que les angles rentrants ou saillants, ainsi que les raccordements des longrines. Le treillis anti-fissuration doit être positionné au milieu de l’épaisseur de la dalle en béton pour le dallage industriel, et en partie basse avec environ 4 cm d’enrobage pour les maisons individuelles. C’est pourquoi il est nécessaire de le placer sur des chaises métalliques ou des cales d’enrobage pour le maintenir à la bonne hauteur.
Les joints
Ils séparent, garnissent, calfeutrent un interstice entre deux éléments de nature différente ou identique.
L’emplacement des joints doit tenir compte de la trame des poteaux et de l’implantation des portes et baies vitrées. Ils contribuent à l’esthétique de l’ouvrage. Les joints tentent de localiser à l’avance la fissuration (phénomène normal, lié à la nat[...]
