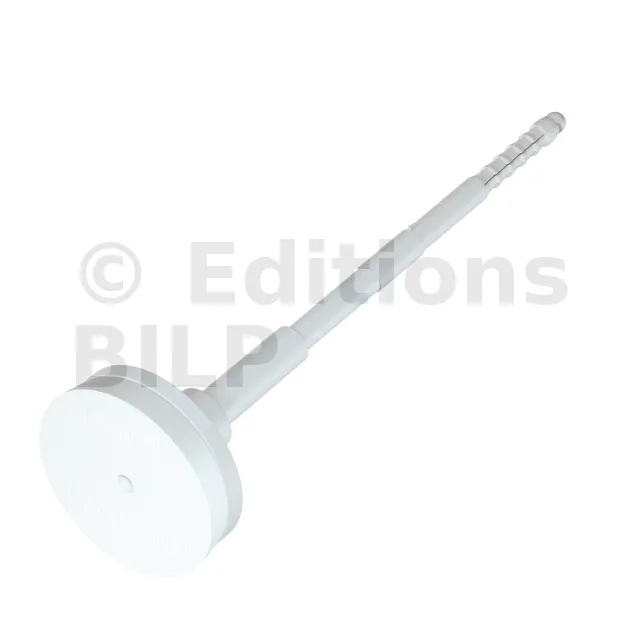

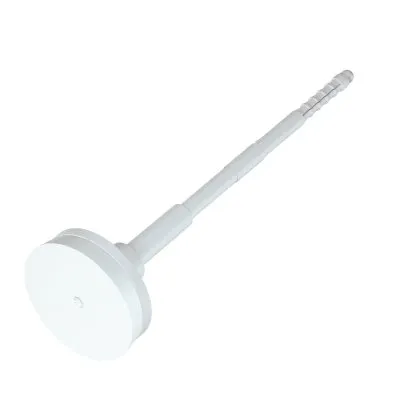

Cheville d’isolation à visser avec clou métal et rondelle d’appui télescopique - Diamètre 8mm

Un connecteur avec disque en polystyrène intégré, conforme à la norme ETAG 014, pour fixer le polystyrène EPS (polystyrène expansé) dans différents matériaux de la tête dans les systèmes ETICS, avec une faible conductivité thermique.

bientôt DISPO
Expédition estimée dans 14 jours.
109€67
  HT  / Boîte de 100 pièces
(131.60 € TTC)

  • Référence
  • Fabrication
    Européenne
  • Matériau
    Gaine : polyamide [PA],

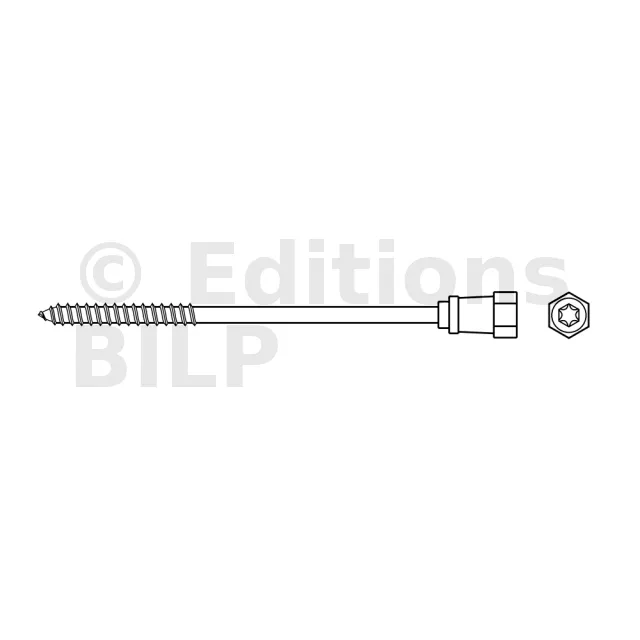

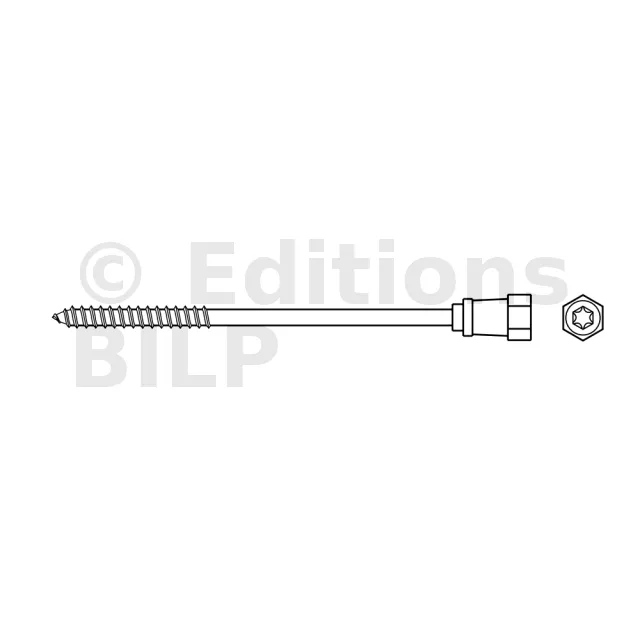

    Clou : acier carbone,
    Tête du clou : polyamide [PA] avec fibre de verre
  • Empreinte
    TX40
  • Marque
    Klimas
  • Profondeur d’ancrage (hef)
    Substrat cat. A B C D = 35mm,
    Substrat cat. E = 55mm
  • Conductivité thermique
    0.002[W/K]
  • Rigidité de la tête
    0.60 [kN/mm]
  • Évaluation technique européenne
    ETA-13/0107
  • Type d’isolation thermique
    Polystyrène EPS

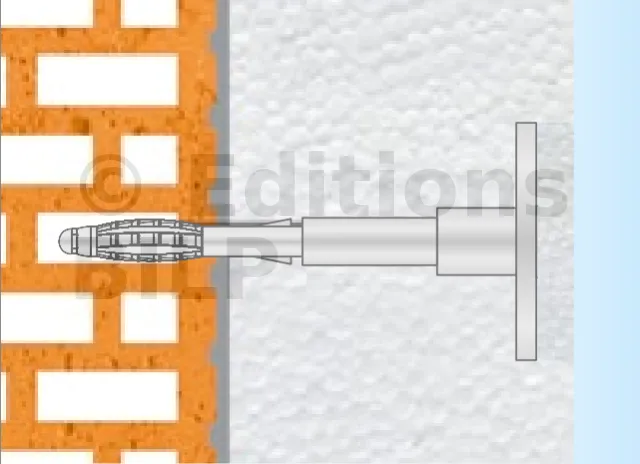

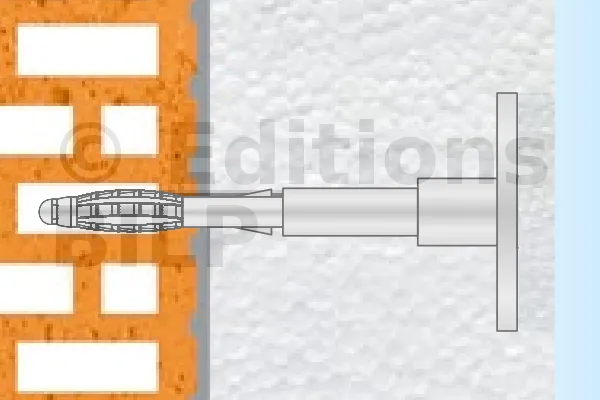

  • Méthode de montage
    Encastré
  • Protection contre la corrosion
    Zingage

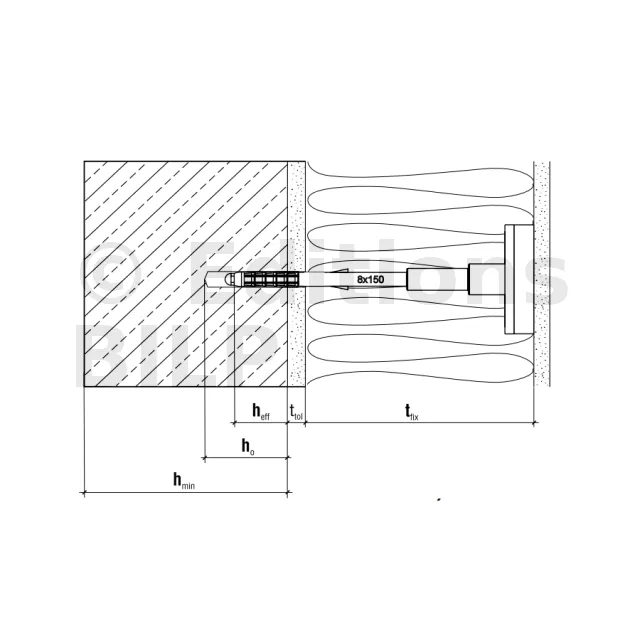

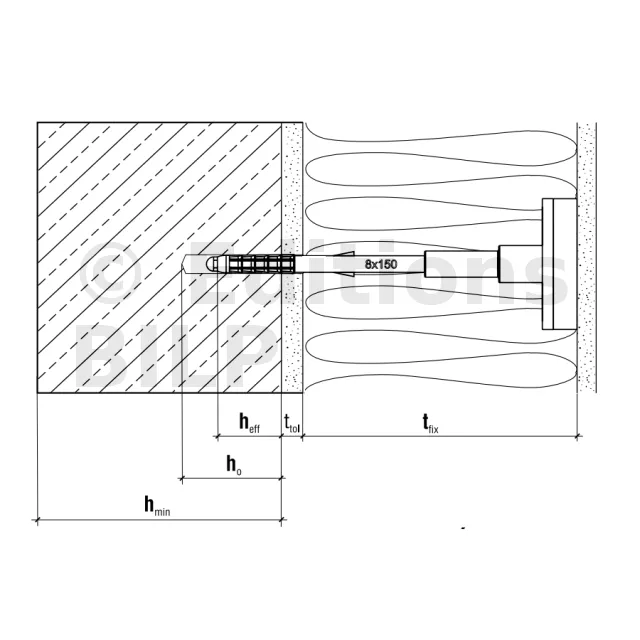

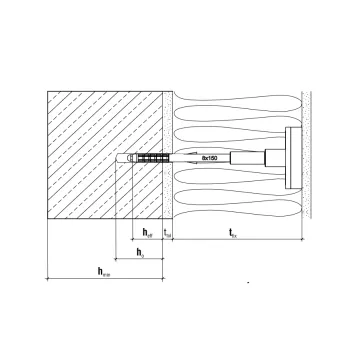

  • Épaisseur de l’isolation tfix "Bâtiments neufs" (montage encastré)
    Substrat cat. A B C D = 80mm
  • Distance minimale du bord, cmin
    100mm
  • Espacement min. des chevilles
    100mm
  • Epaisseur minimale du substrat hmin
    100mm
  • Substrat
    Béton (cat.A),
    Brique céramique pleine en silicate (cat.B),
    Brique alvéolaire (cat.C),
    Eléments sur agrégat léger [LAC] (cat.D),
    Béton cellulaire [AAC] (cat.E)

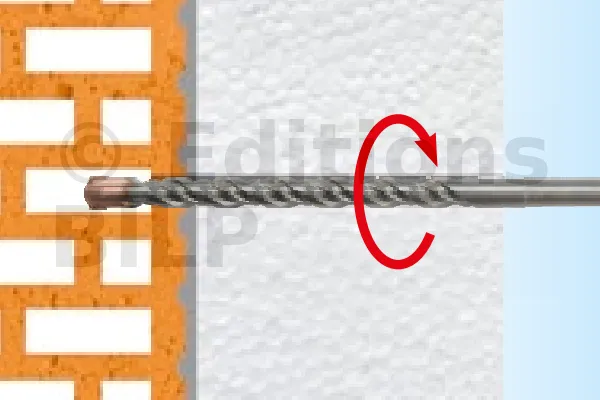

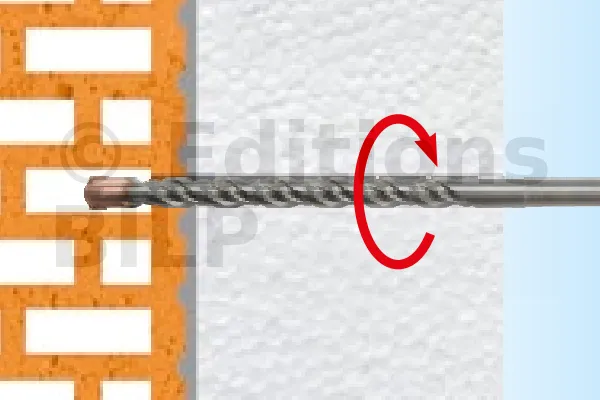

  • Profondeur de perçage
    Substrat cat. A B C D = 45mm,
    Substrat cat. E = 65mm

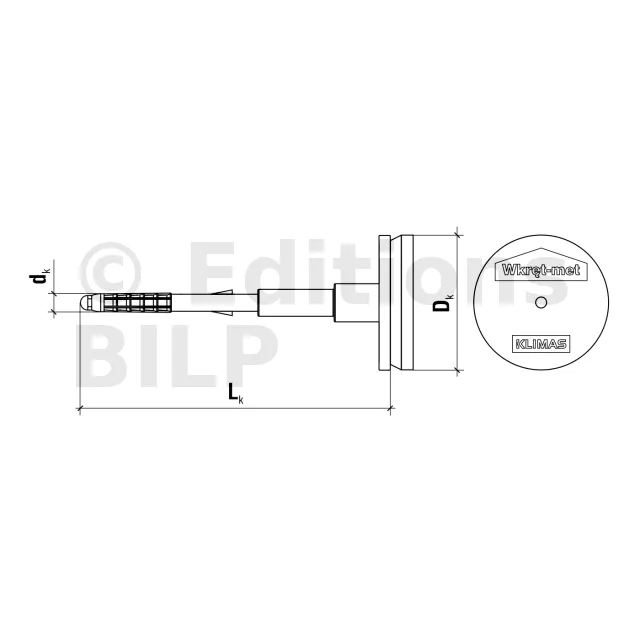

  • Diamètre de la fixation (dk)
    8mm
  • Diamètre de la plaque (Dk)
    60mm

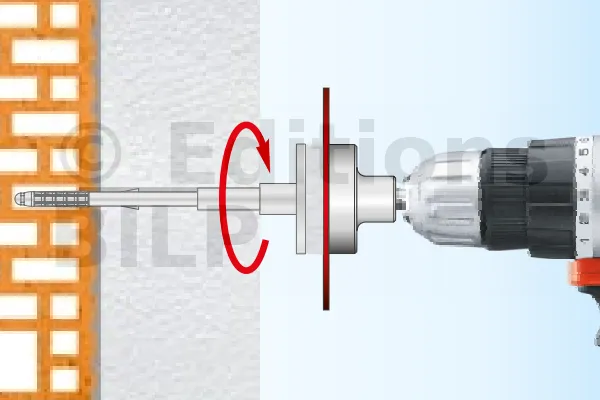

  • Connecteur à visser avec un empreinte TX-40 : Le connecteur à visser est vivement recommandé pour fixer les matériaux isolants en garantissant une résistance maximale et une installation facile. Il permet de réduire au minimum la charge de travail.

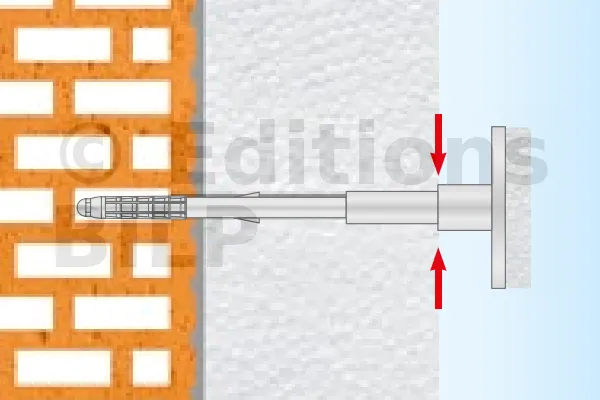

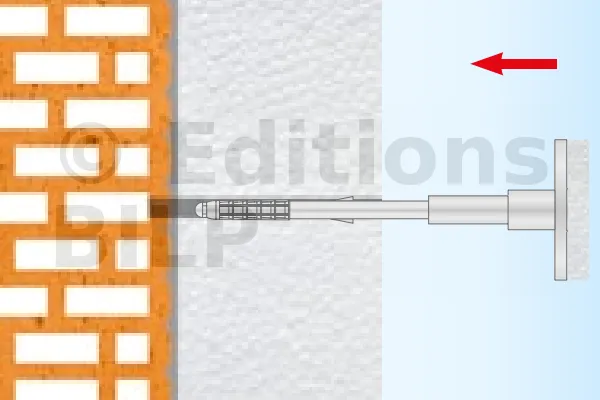

  • Conception télescopique moderne : En associant une structure télescopique à une collerette de coupe, nous obtenons le connecteur le plus avancé sur le marché pour l’assemblage encastré. Cette combinaison permet de diminuer le temps nécessaire à l’assemblage tout en éliminant l’utilisation de fraises, ce qui réduit la dispersion de poussière de polystyrène.

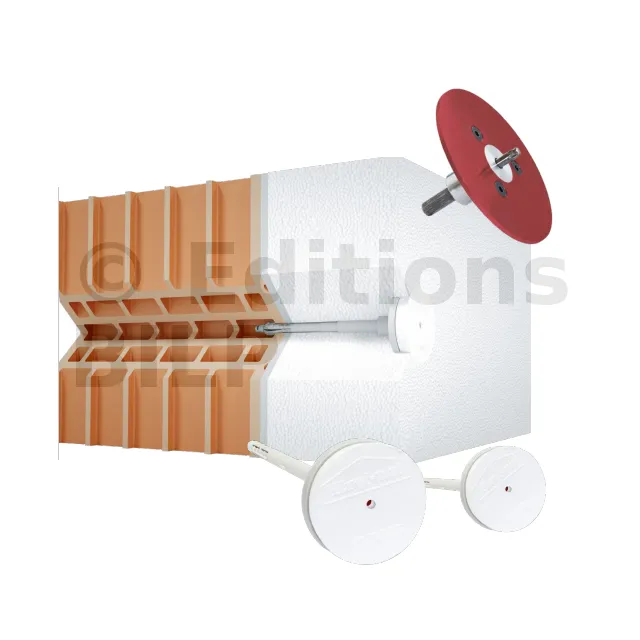

  • Disque polystyrène : L’inclusion de disques polystyrène avec les connecteurs permet d’accélérer le travail, d’éliminer les ponts thermiques et d’améliorer l’esthétique de la surface extérieure.

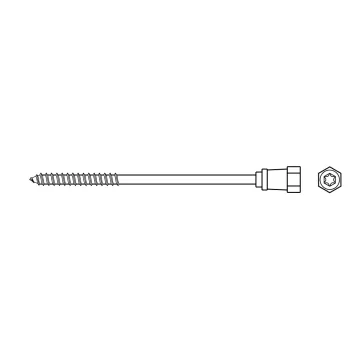

  • Connecteurs pré-assemblés : En effectuant l’assemblage initial du clou avec la gaine, on évite les erreurs de sélection du clou et on s’assure que tous les composants du connecteur sont toujours correctement choisis.

Substrat approprié (ETAG 014 ABCDE)

Béton (Type A)
Béton (Type A)
Brique céramique pleine en silicate (Type B)
Brique céramique pleine en silicate (Type B)
Brique alvéolaire (Type C)
Brique alvéolaire (Type C)
Éléments sur agrégat léger (LAC) (Type D)
Éléments sur agrégat léger (LAC) (Type D)
Béton cellulaire (AAC) (Type E)
Béton cellulaire (AAC) (Type E)

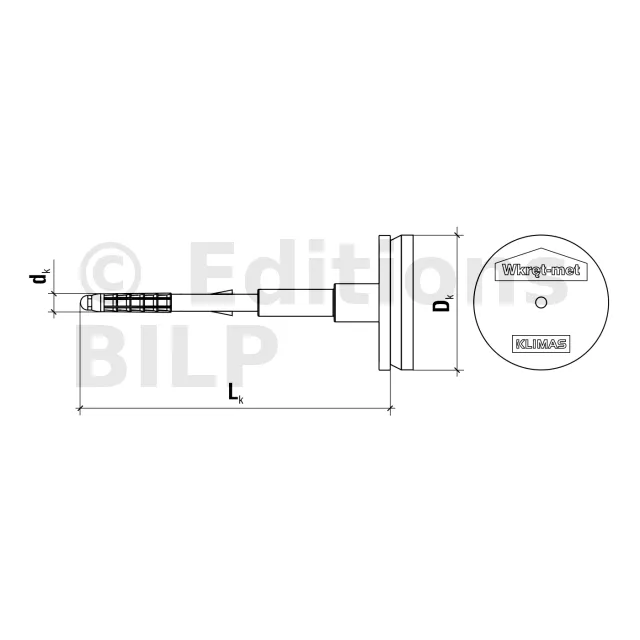

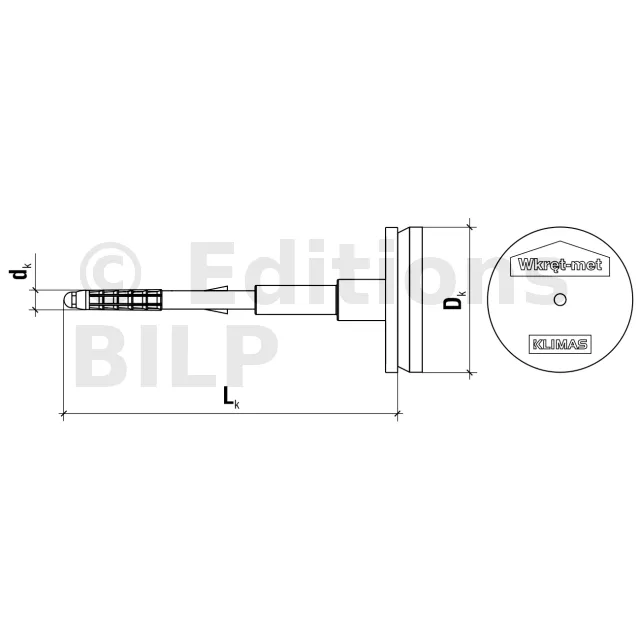

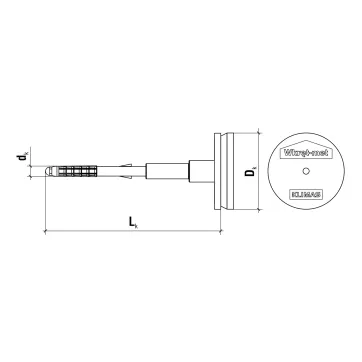

Dimensions
RéférencesDimensionsÉpaisseur de l’isolation tfix [mm]
Bâtiments neufs Rénovation
ttol 10 mm de colle pris en compte ttol 10 mm de colle pris en compte + 20 mm ancien enduit
dk x Lk[mm] cat. A B C D cat. E cat. A B C D
ECODRIVE-S-08150(100) 8x150 80 - -
ECODRIVE-S-08170(100) 8x170 100 80 80
ECODRIVE-S-08190(100) 8x190 120 100 100
ECODRIVE-S-08210(100) 8x210 140 120 120
ECODRIVE-S-08230(100) 8x230 160 140 140
ECODRIVE-S-08250(100) 8x250 180 160 160
ECODRIVE-S-08270(100) 8x270 200 180 180
ECODRIVE-S-08290(100) 8x290 220 200 200
ECODRIVE-S-08310(100) 8x310 240 220 220
ECODRIVE-S-08330(100) 8x330 260 240 240
ECODRIVE-S-08350(100) 8x350 280 260 260
ECODRIVE-S-08370(100) 8x370 300 280 280
ECODRIVE-S-08390(100) 8x390 320 300 300
ECODRIVE-S-08410(100) 8x410 340 320 320
ECODRIVE-S-08430(100) 8x430 360 340 340

Résistance à la traction

ETAG 014 catégorie du substratType de substratDensité[kg/dm3]Résistance caractéristique [kN]
A Béton C12/15 ≥ 1,80 1,20
A Béton C16/20-C50/60 ≥ 2,30 1,50
B Brique céramique pleine ≥ 2,00 1,50
B Brique de silice pleine ≥ 2,00 1,50
C Brique de silice creuse ≥ 1,60 1,50
C Brique céramique perforée ≥ 1,20 1,50
C Bloc céramique perforé verticalement HBL ≥ 0,80 1,50
D Beton cellulaire leger LAC ≥ 1,05 0,90
E Beton cellulaire autoclave AAC 2 ≥ 0,35 0,60
E Beton cellulaire autoclave AAC 7 ≥ 0,65 1,20

Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)

Valeur des forces de traction de la rosace du connecteur à travers le matériau isolant en [KN]

R panneauEPS 035/80 mmEPS 040/80 mm
0,54 [kN] 0,49 [kN]


KLIMAS

Des fixations de qualité à moindre coût.

Fabricant spécialisé dans la conception et construction des éléments de fixation. Ce leader de la fixation a obtenu son premier agrément technique Européen en 2005 et aujourd’hui elle possède 17 agréments Européens et divers certificats ce qui prouve le sérieux ainsi que la qualité des produits fabriqués par cette société.
