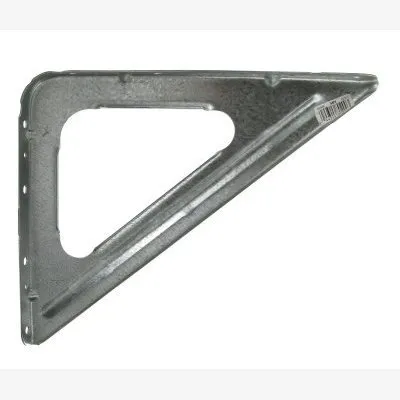

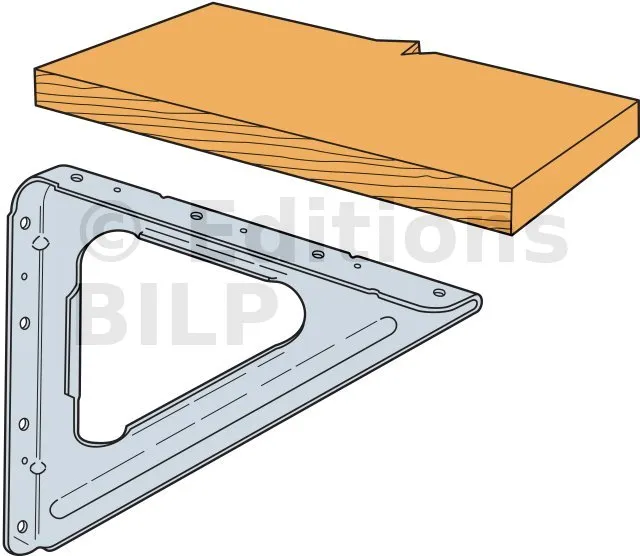

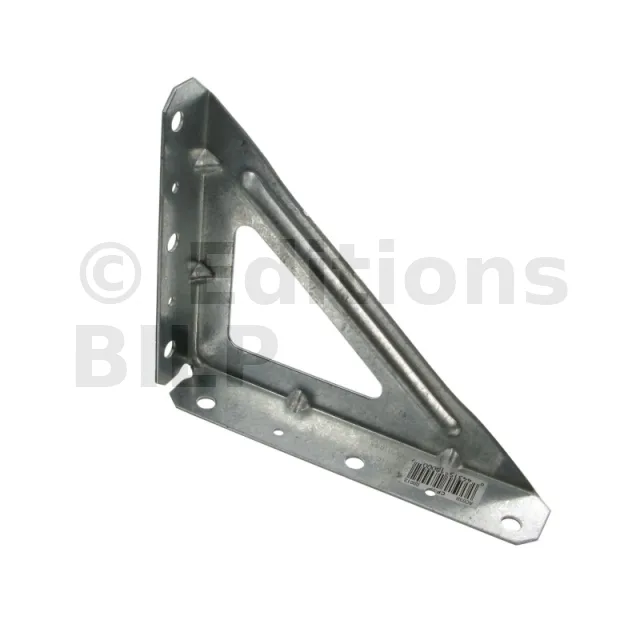

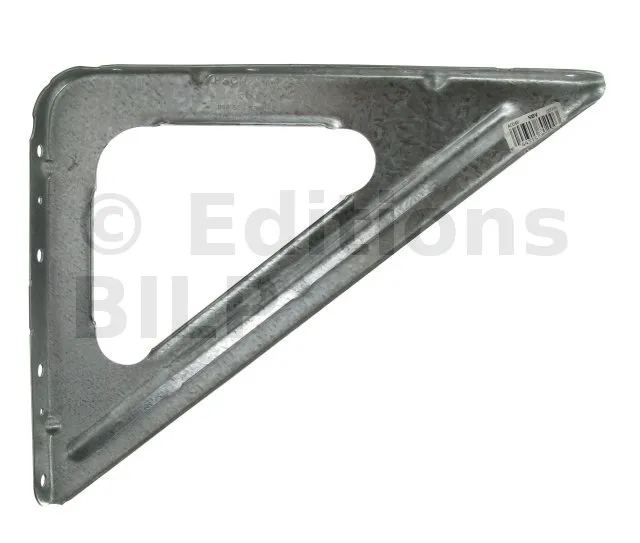

Console pour fortes charges - Pour étagères à partir de 280mm de profondeur - Réf. SBV-FR_24
La console SBV est utilisée pour la mise en œuvre d’étagères. Elle est renforcée afin de pouvoir reprendre de fortes charges.
-
RéférenceSBV-FR_24
-
Epaisseur1.6mm
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 suivant ASTM A653
-
MarqueSIMPSON Strong-Tie
-
PerçagesAile A : 2Ø4 et 4Ø7 ; Aile B : 3Ø4 et 4Ø7
-
Largeur19mm
-
Hauteur278mm
-
Profondeur229mm
Caractéristiques
Matière :
- Acier galvanisé G90 suivant ASTM A653
- Épaisseur : 1,6 mm.
Avantages
- Bonne rigidité de l’équerre,
- Pour étagères à partir de 280 mm de profondeur.
Applications
Supports :
- Porteur : béton, maçonnerie, bois, acier
- Porté : planchers ou bois massif, panneaux.
Domaines d’utilisation :

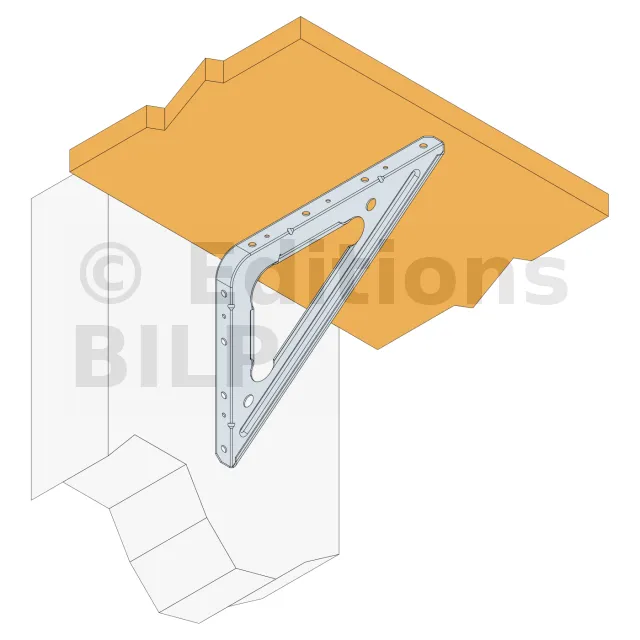

- Étagère de rangement pour fortes charges
- Appui de fenêtre
- Support de comptoir

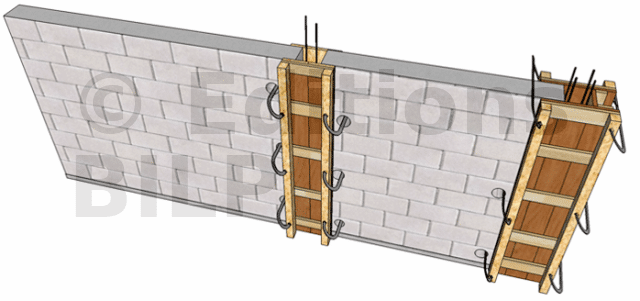

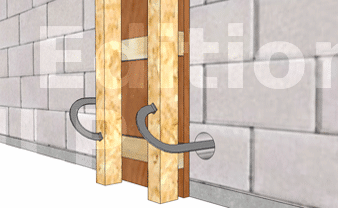

- Ancrage de planches de coffrage, ...
Données techniques

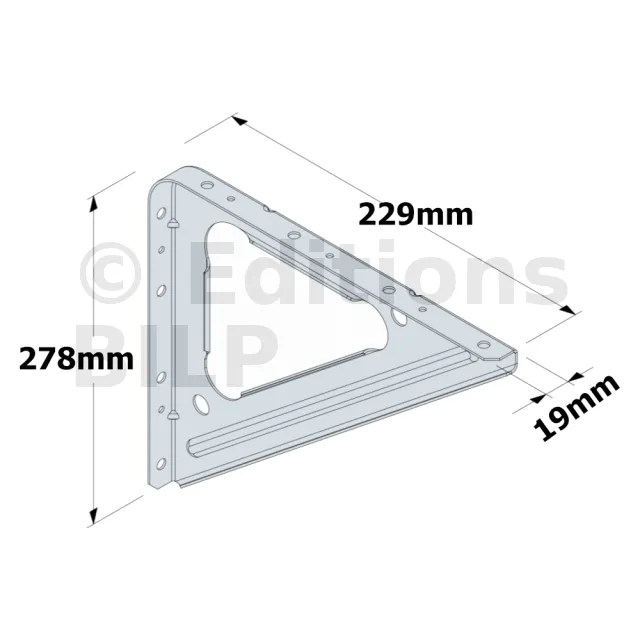

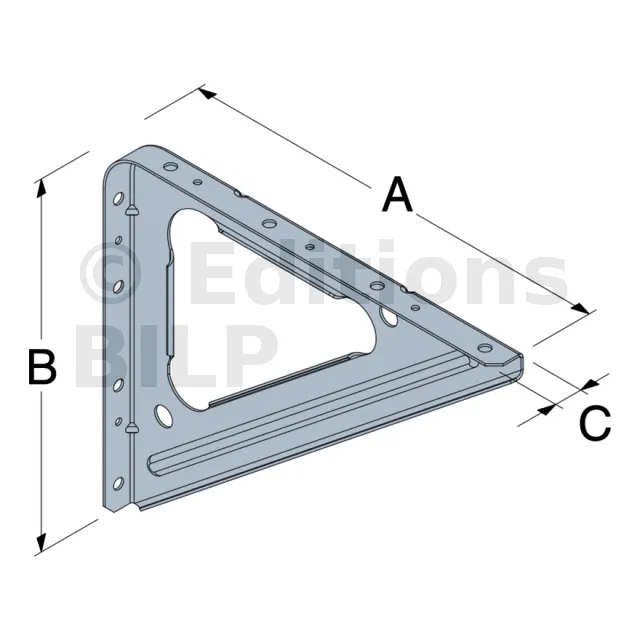

Dimensions

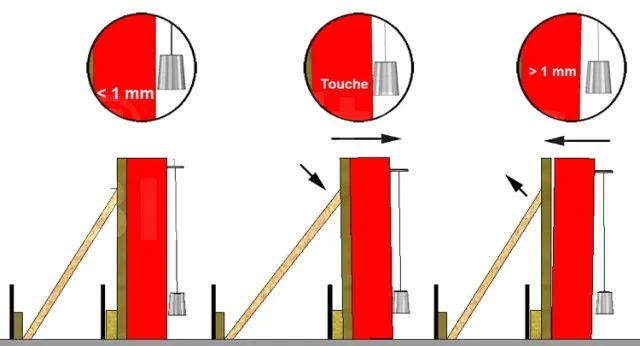

La ligne de jour (espace entre le plomb et le panneau) doit être la plus petite possible. Si le jour est trop important, il faut tirer le panneau en desserrant le buton ( fig1) , si le plomb touche, il faut pousser le panneau en serrant le buton (fig2). Ceci afin d’obtenir un jour inférieur ou égal à 1mm . Vos extrémités de panneaux sont plombées (fig3).
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø4[mm] | Ø7[mm] | Ø4[mm] | Ø7[mm] | |
| SBV-FR | 229 | 278 | 19 | 1.6 | 2 | 4 | 3 | 4 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
Sur béton :
Sur métal :
- Boulons
- Rivets.
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.
