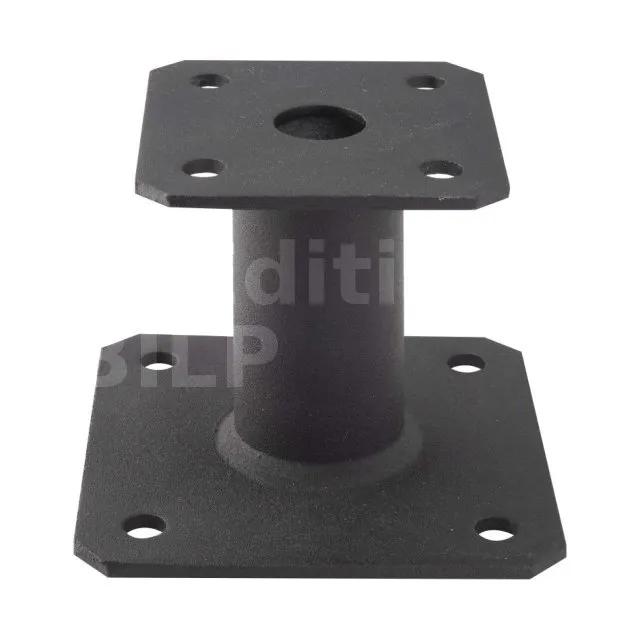

Pied de poteau FIXE - Réf. PPA100PB

Le pied de poteau fixe finition noire PPA100PB est polyvalent et discret, il est couramment utilisé dans les applications structurelles.

bientôt DISPO
Expédition estimée dans 10 jours.
235€06
  HT  / Pied de poteau
(282.07 € TTC)

  • Référence
    PPA100PB
  • Matériau
    Acier S235JR suivant NF EN 10025 ; primaire électrozinguée suivant ISO 2081
  • Marque
    SIMPSON Strong-Tie
  • Fabrication
    Française
  • Finition
    peinture en poudre Polyester Architecture RAL9005
  • Epaisseur
    4mm
  • Largeur (A)
    100mm
  • Contenu
    Pied de poteau fixe finition noire
  • Largeur (D)
    130mm
  • Largeur (E)
    130mm
  • Profondeur (B)
    100mm
  • Perçages platine haute
    4Ø12
  • Perçages platine basse
    4Ø12
  • Hauteur (F)
    100mm
  • Diamètre (G)
    48.3mm
  • Charge maximale admissible en compression
    4.03 tonnes

Caractéristiques

Agréments techniques : ETA-07/0285

Déclarations de performance : FR-DoP-e07/0285

Matière

  • Acier S235JR suivant NF EN 10025,
  • Primaire électrozinguée suivant ISO 2081,
  • Finition peinture en poudre Polyester Architecture RAL9005,
  • Épaisseur : 4 mm.

Avantages

  • Finition noire pour un assemblage discret dans la structure,
  • Double traitement de surface pour une meilleure résistance à la corrosion,
  • Aucun usinage nécessaire.

Applications

Support

  • Porteur : béton, bois massif, bois lamellé-collé,
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation

  • Poteaux de auvent,
  • Pergola,
  • Véranda, …

Données techniques

Dimensions

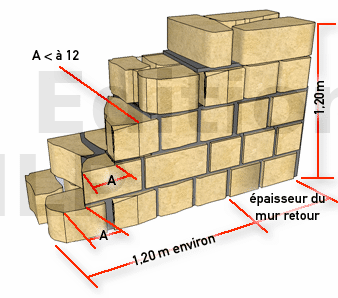

Le déharpement

Il s’agit de réaliser des assises en gradins faciles à relier ensuite au mur plein. La longueur des amorces déharpées varie en fonction de celle des moellons utilisés. La pente du dégradé est d’environ 45° pour la pierre courante et réduite à 1/2 si l’on utilise des moellons très plats.

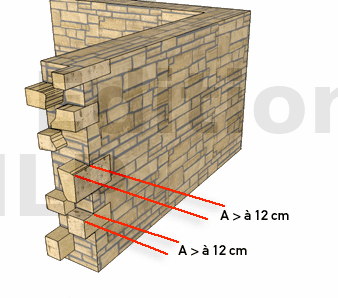

Le Harpement

Il consiste à lancer des harpes, c’est-à-dire à laisser les moellons basculer, une assise sur deux, et à les alterner de préférence, tantôt à gauche, tantôt à droite. La reprise et le raccordement au plein mur sont moins faciles qu’avec le dégradé, car d’une part, les harpes sont mal positionnées, et d’autre part, il est difficile de combler le joint en sous-œuvre dans la partie raccordée. Il est donc préférable de pratiquer le déharpement chaque fois que l’arase générale n’est pas trop élevée.


RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B D E F G t Ø12 Ø12
PPA100PB 100 100 130 130 100 48.3 4 4 4

Valeurs caractéristiques

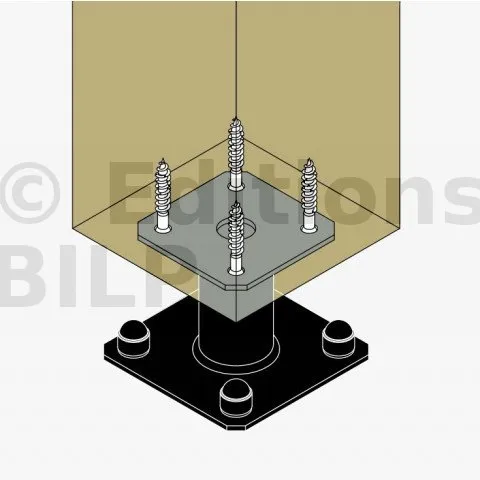

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k
Qté Type Qté Type
PPA100PB 4 LAG Ø10x80 4` Ø10* 78,5 / kmod^0.4

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k*
Qté Type Qté Type
PPA100PB 4 LAG Ø10x80 4 Ø10** 85.7

* La capacité caractéristique publiée est basée sur une durée de charge à moyen terme et une classe de service 3 (kmod = 0,7), selon EC5 (EN 1995). Pour toute autre durée de chargement et classe de service, veuillez vous référer à l’ETE.

** Reportez-vous à la gamme de produits d’ancrage Simpson Strong-Tie pour déterminer les ancrages appropriés.

  • Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, de l’espacement et des distances au bord.
