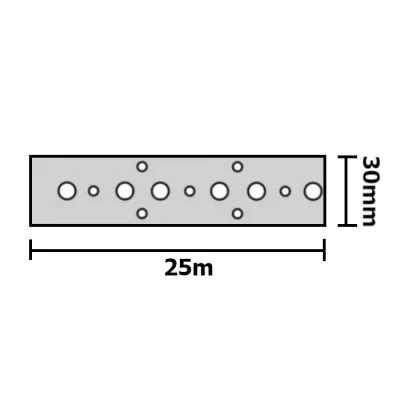

Feuillard perforé - Inox A2 - Largeur : 30mm, épaisseur : 1.5mm, Longueur : 25m - Réf. FPIX30/1.5/25
-
RéférenceFPIX30/1.5/25
-
Epaisseur1.5mm
-

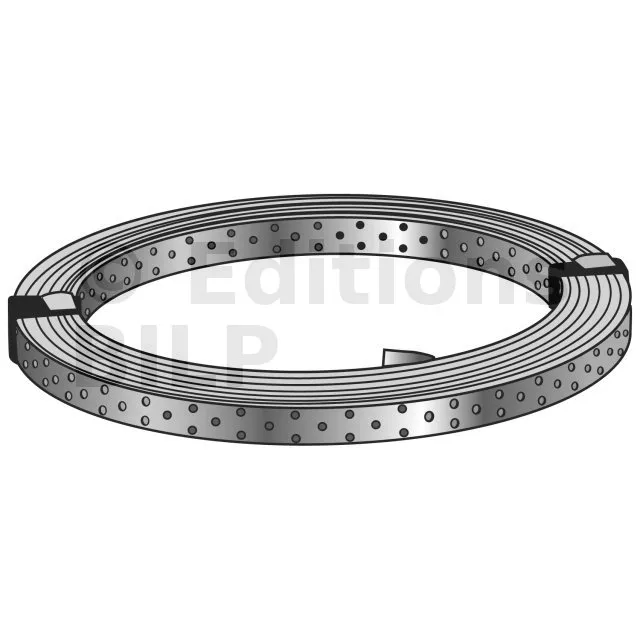

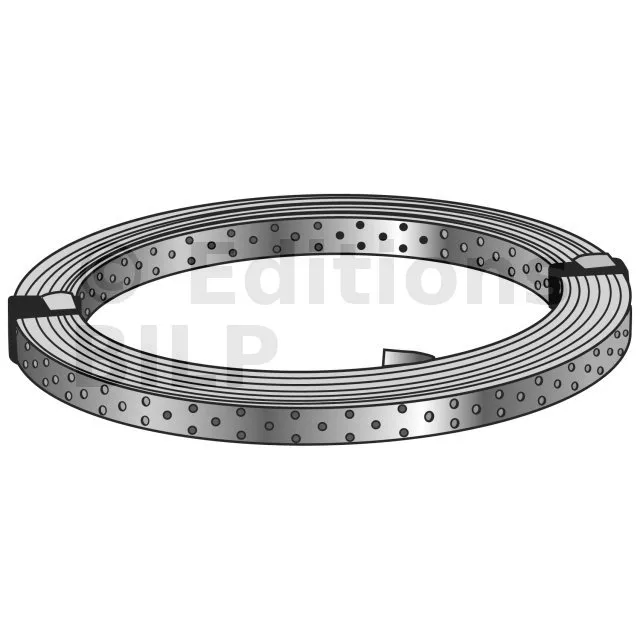

ConditionnementRouleau de 25m
-
FabricationFrançaise
-
MatériauAcier inoxydable A2 suivant NF EN 10088
-
MarqueSIMPSON Strong-Tie
-
Trous de perçagetaille : Ø5 ; taille : Ø8
-
Section minimale [mm²]30mm²
-
Longueur25m
Caractéristiques
- Déclaration de performance (DOP) : fr-dop-h10-0001.pdf
Matière
- Acier inoxydable A2 suivant NF EN 10088,
- Épaisseur : 1 à 2 mm selon les modèles.
Avantages
- Souplesse de mise en œuvre,
- Utilisable en atmosphère agressive.
Applications
Support
- Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton,
- Porté : bois massif, bois composite, bois lamellé-collé, profil acier ou PVC.
Domaines d’utilisation

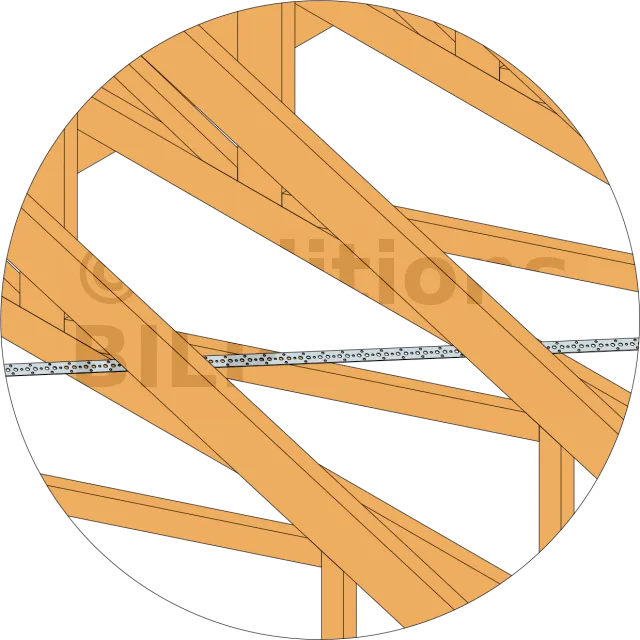

- Antiflambement des charpentes et bardage bois,
- Fixation de gaines,
- Réalisation d‘assemblages divers,
- Reprise de charge au soulèvement.
Données techniques

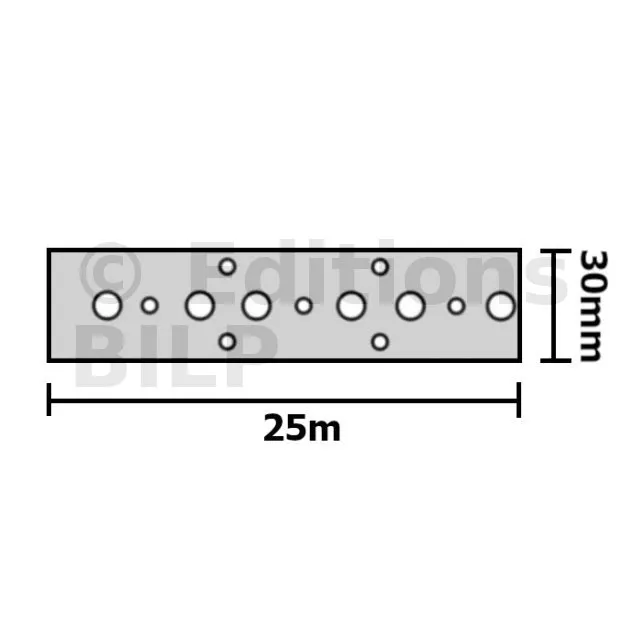

Dimensions
Les crochets de sécurité sont généralement positionnés perpendiculairement aux boucles de levage, afin d’éviter toute confusion lors de l’accrochage des prédalles.
| Références | Dimensions | Perçages | Section minimale [mm²] | |||
|---|---|---|---|---|---|---|
| A [mm] | B [m] | t [mm] | Taille | Taille | ||
| FPIX20/0.8/10 | 20 | 10 | 0.8 | Ø5 | Ø7 | 8 |
| FPIX30/1,5/25 | 30 | 25 | 1.5 | Ø5 | Ø8 | 30 |
| FPIX40/2/25 | 40 | 25 | 2 | Ø5 | Ø8 | 60 |
Performances du produit
La conception du moule doit être simple, efficace et permettre des réutilisations. Ce type de coffrage est appelé pondeuse, disponible chez plusieurs fabricants, mais peut aussi être réalisé en bois pour de petites quantités.
La zone de préfabrication doit être plane, stable et de préférence en béton. Elle doit être accessible à la grue et comporter une zone de circulation.
| Références | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|
| R1,k* | |||||
| Valeur maximum | CNA4,0X35 | CNA4,0X40 | CNA4,0X50 | CNA4,0X60 | |
| FPIX20/0.8/10 | 3,9 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
| FPIX30/1,5/25 | 12,3 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
| FPIX40/2/25 | 21,8 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
* R1,k est calculée à partir des capacités des pointes et ne doit pas excéder la valeur maximale.
n = nombre effectif de pointes sur une ligne suivant l’Eurocode 5 8.3.1.1 (8)
