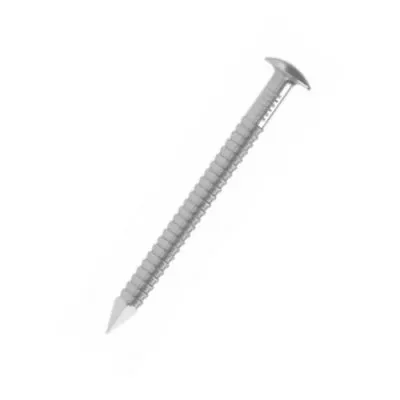

Pointe annelée tête bombée - Inox A4 D=2.3mm, L=35mm, BTE1000 - ARA42.3X35 - Réf. 74223

bientôt DISPO
Expédition estimée dans 10 jours.
94€04
  HT  / Boîte de 1000 pièces
(112.85 € TTC)
    • 2.3mm
    • 35mm
    • A4
    • Boite de 1000 pièces
  • Autres choix

  • Référence
    74223
  • Matériau
    Acier inoxydable A4 (316) suivant NF EN 10088
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Longueur du filet
    27mm
  • Code EAN
    -
  • Diamètre de la tête
    5.5mm

Pointe annelée tête bombée - Inox A4

La pointe annelée avec sa tête légèrement bombée en inox A4 est principalement utilisée pour des bardages bois en environnement corrosif.

Caractéristiques

Déclaration de performance : FR-DoP-h17/0019-04

Matière

  • Acier inoxydable A4 (316) suivant NF EN 10088

Avantages

  • Étanchéité parfaite assurée grâce à la tête légèrement bombée,
  • Forme annelée : haute résistance à l’arrachement,
  • Très bonne résistance à la corrosion...

Applications

Support

  • Bois massif, Red Cedar...

Domaines d’utilisation

  • Bardage : tous types de lames bois pour l’extérieur.

Données techniques

Dimensions


Briques
Définition

C’est un ouvrage vertical de maçonnerie qui sert à enclore, à délimiter, à soutenir, etc. Ne pas le confondre avec une cloison, qui est une paroi légère séparant deux pièces (séparation).

Ils peuvent être porteurs ou bien de remplissage. Le mur peut être constitué de divers matériaux comme des blocs ciment, des briques, des pierres, du béton cellulaire, du bois, et du béton armé ou de plusieurs à la fois (composite). Ils peuvent être de façade, de refend, de soubassement, de clôture, de soutènement.

Ils participent donc à la bonne stabilité du bâtiment pour l’empêcher de se déformer sous les charges et le vent.


RéférencesCode article] [mm]Dimensions fixations [mm]
d l dh Ah ht lg lp
ARA41.9X20 74219 1.9 20 4.8 17.7 0.8 15 -
ARA41.9X25 74220 1.9 25 4.8 17.7 0.8 20 -
ARA41.9X30 74221 1.9 30 4.8 17.7 0.8 25 -
ARA41.9X35 74222 1.9 35 4.8 17.7 0.8 30 -
ARA42.9X35 74223 2.3 35 5.5 23.8 1.3 27 -
ARA42.3X45 74224 2.3 45 5.5 23.8 1.2 32 -
ARA42.3X50 74225 2.3 50 5.5 23.8 1.4 37 -
ARA42.5X60 74226 2.5 60 5.7 25.5 1.3 42 -
ARA43.1X75 74227 3.1 75 7.5 44.2 1.8 46 -
RéférencesCode article] [mm]
Moment d’écoulement plastique caractéristique [My.k] [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90°[fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête -fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction -ftens,k [ftens.k] [kN]
ARA42.9X35 1839 8.5 22.8 3.2
ARA42.3X45 1839 8.5 22.8 3.2
ARA42.3X50 1784 6.2 29.3 3.2
ARA42.5X60 2257 6 60 3.5
ARA43.1X75 4409 7.1 - 5.7
