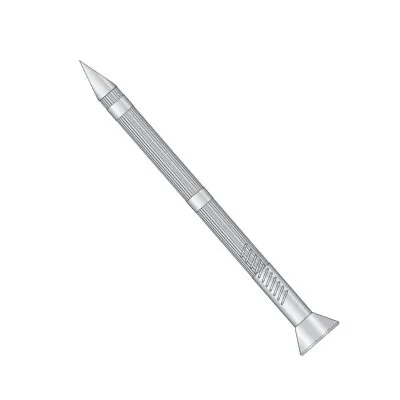

Pointe à béton electrozinguée
La pointe à béton électrozinguée tête fraisée est préconisée pour la fixation d’éléments dans le béton, la brique et les bois durs.
Caractéristiques
Matière
- Acier electrozingué (acier trempé Zn12).
Avantages
- Profil strié : facilite l’enfoncement sans destruction du béton,
- Bonne résistance à l’arrachement,
- Dureté 52 HRC de la pointe : traitement thermique assurant une haute résistance à la pénétration, sans risque d’accident.
Applications
Support
- Béton, briques, plâtre bois durs, …
Domaines d’utilisation

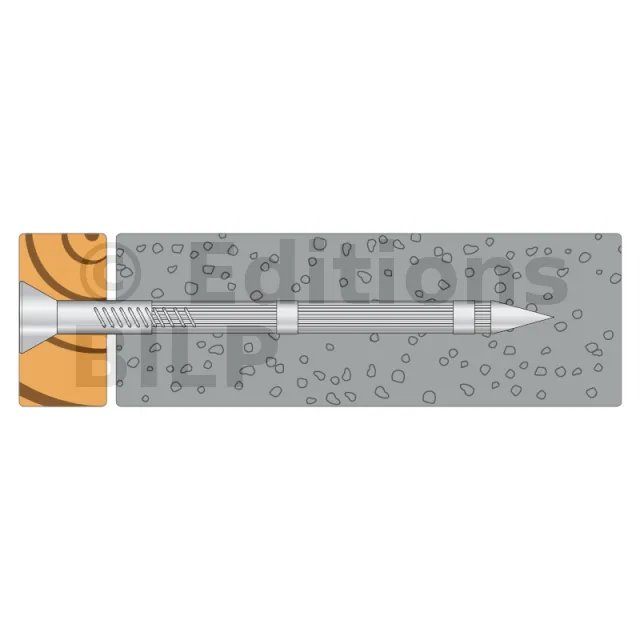

- Fixation d’éléments bois sur support béton.
Données techniques
Cas d’un béton normal D = 20 mm
On désire un béton très plastique (affaissement 11 cm), avec une résistance élevée de 35 MPa (environ). On suppose que les granulats sont simplement « humides ».

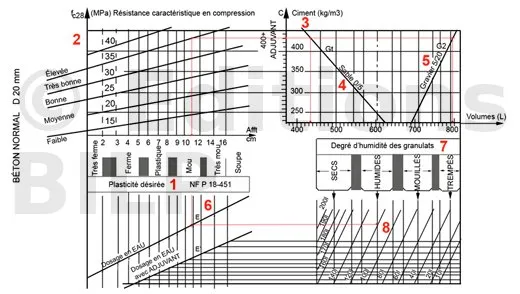

D’après l’abaque, on trouve :
- Eau (sur granulats humides) 105 l (environ).
- Ciment (classe 32.5) 400 kg/m3 plus adjuvant.
- Sable 0/5 mm 435 l.
- Gravier 5/25 mm 795 l.
| Références | Code article | Dimensions [mm] | ||
|---|---|---|---|---|
| d | l | da | ||
| MNA2.5X20 | 75034 | 2.5 | 20 | 5.2 |
| MNA2.5X25 | 75035 | 2.5 | 25 | 5.2 |
| MNA2.5X30 | 75036 | 2.5 | 30 | 5.2 |
| MNA2.5X35 | 75037 | 2.5 | 35 | 5.2 |
| MNA2.5X40 | 75039 | 3.5 | 40 | 5.2 |
| MNA3.5X40 | 75040 | 3.5 | 50 | 6.3 |
| MNA3.5X50 | 75041 | 3.5 | 60 | 6.3 |
| MNA3.5X60 | 75041 | 3.5 | 60 | 6.3 |
| MNA3.5X70 | 75042 | 3.5 | 70 | 6.3 |
| MNA4.5X80 | 75043 | 4.5 | 80 | 8.1 |
| MNA4.5X90 | 75044 | 4.5 | 90 | 8.1 |
| MNA4.5X100 | 75045 | 4.5 | 100 | 8.1 |
