Permet d’augmenter la résistance au soulèvement de l’ancrage HTT5.
Applications
Support
Bois,
Béton, ...
Domaines d’utilisation

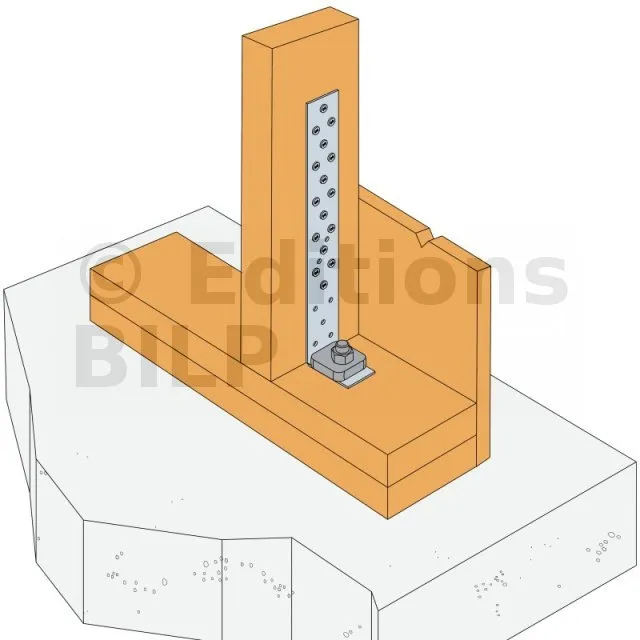

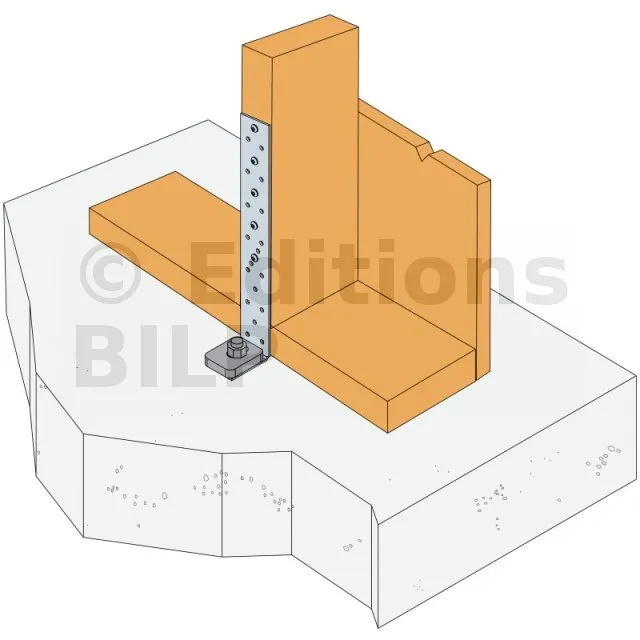

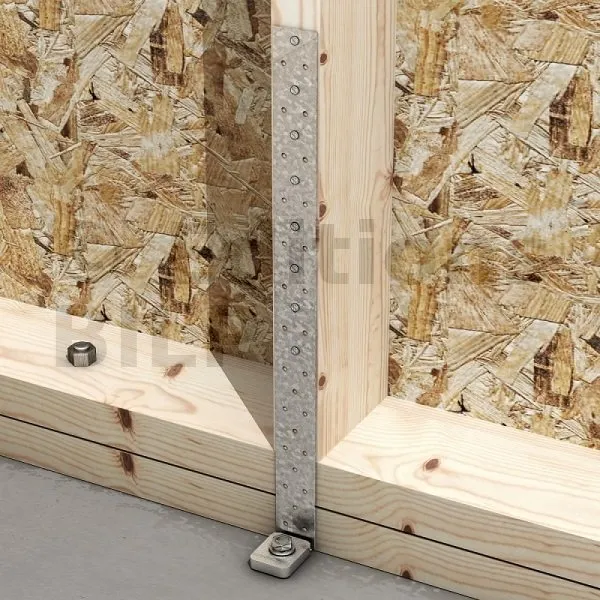

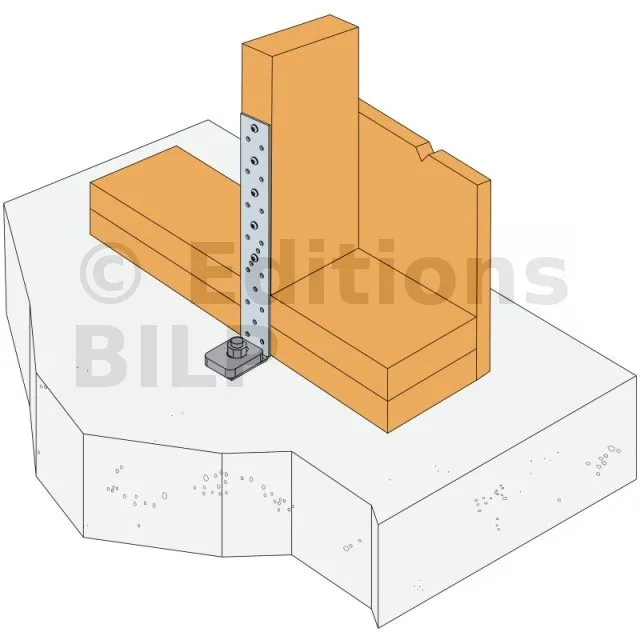

Doublage des montants de murs ossature bois,
Assemblages bois, ...
Données techniques

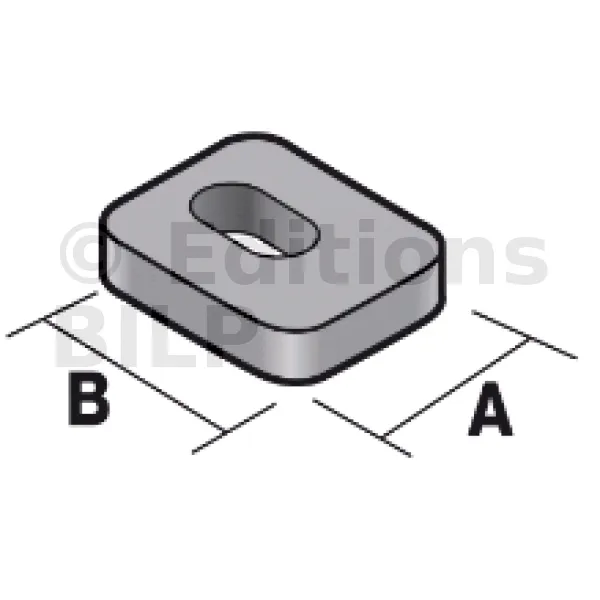

Dimensions
Trait continu renforcé
Les plaques de coffrage
Le contre plaqué de 15 mm Sous la poussée du béton De 0 à 20 cm le CP résiste
Au delà de 20 cm le CP (contre plaqué) plie sous la pression.
Le contre plaqué de 15 mm doit être renforcé tous les 20 cm afin que celui ne plie pas sous la poussée du béton.
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

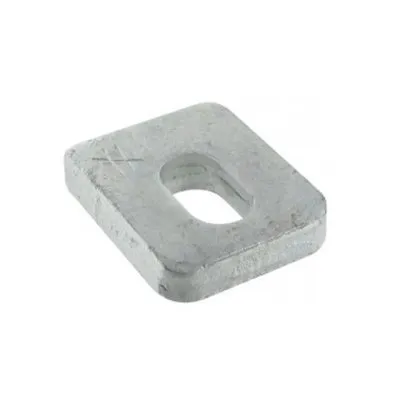

En association avec l’ancrage AH, la rondelle US40/50/10G garantit les efforts de reprise de charge : elle évite le dépliage de l’équerre lors du soulèvement. La rondelle US50/50/8G est fournie directement collée sur l’ancrage AH.

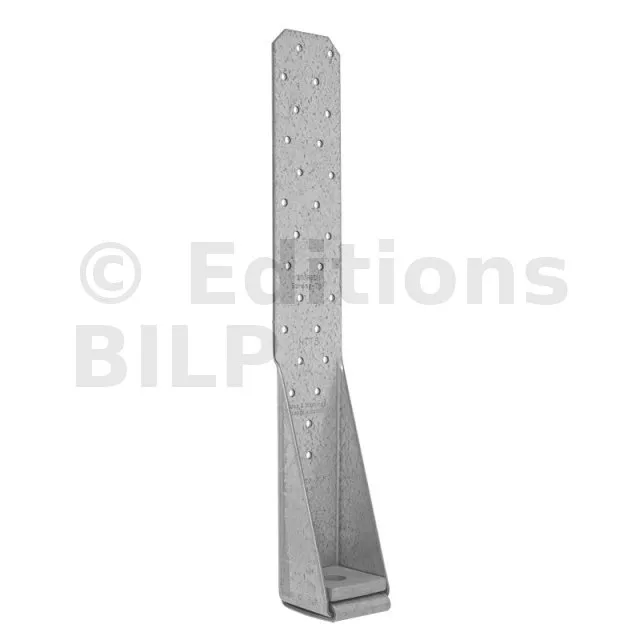

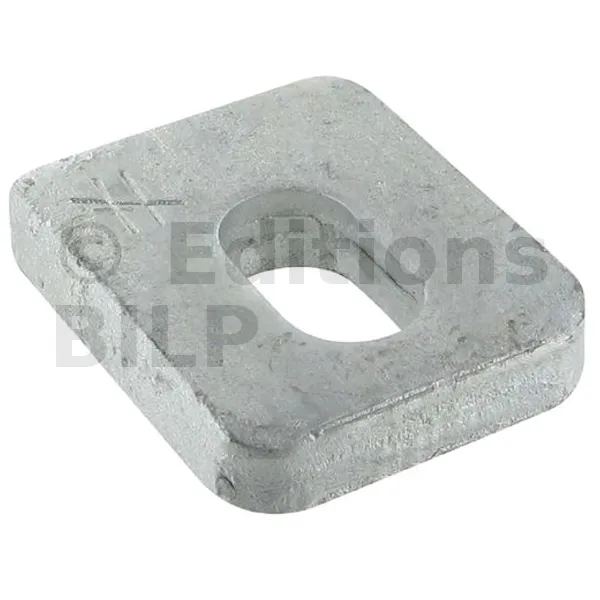

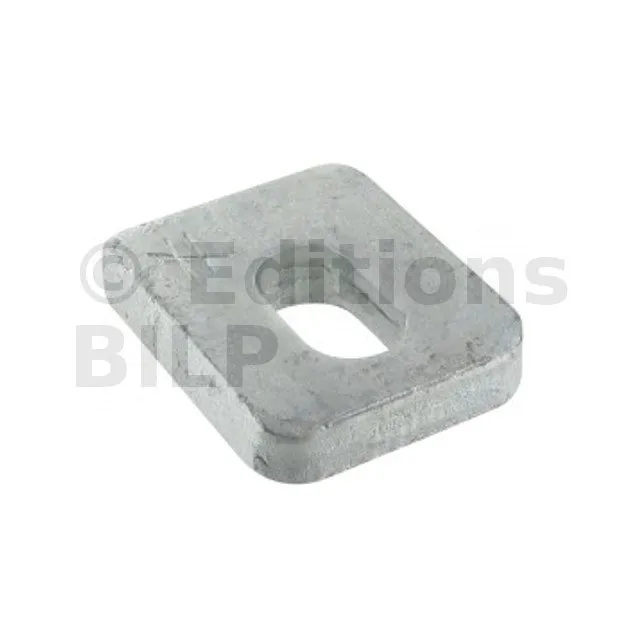

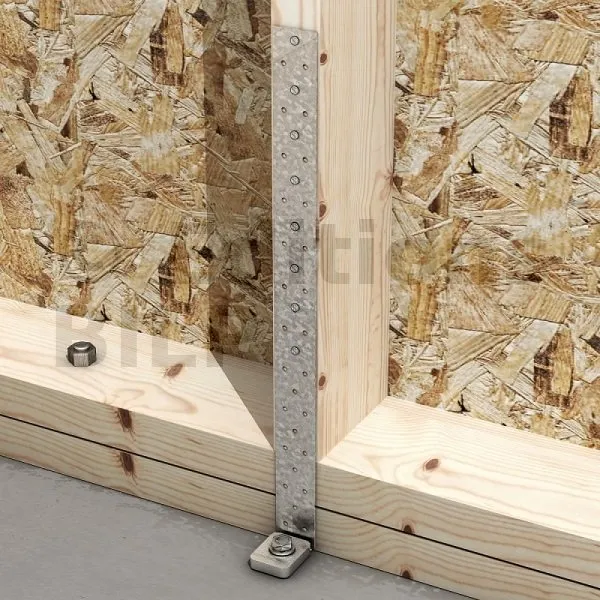

En association avec l’ancrage HTT5, la rondelle US50/50/8G permet d’augmenter sa capacité au soulèvement. La résistance de la fixation dans le support est néanmoins à vérifier.
Prenons en exemple une caisse en bois
Plaçons des lettres sur des arêtes de cette caisse en perspective, mettons des N° sur ces mêmes arêtes sur les différentes vues et retrouvons la correspondance.
Représentation globale des cotations
On inscrira toujours les dimensions en regard des éléments dont on souhaite préciser la grandeur
