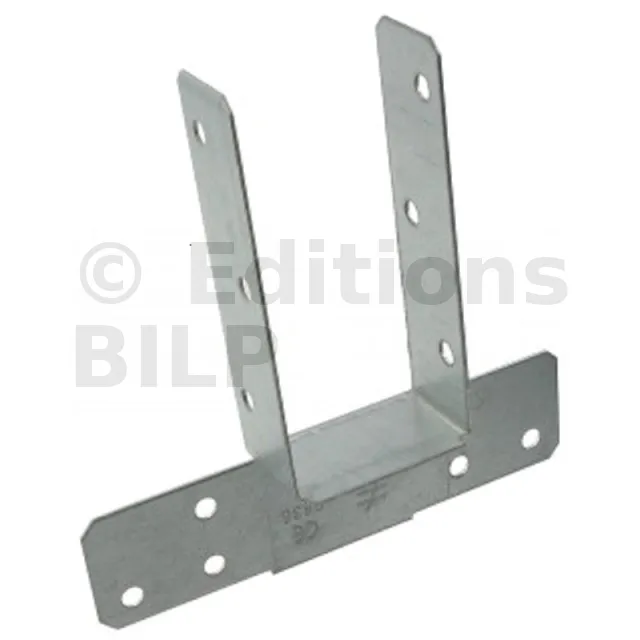

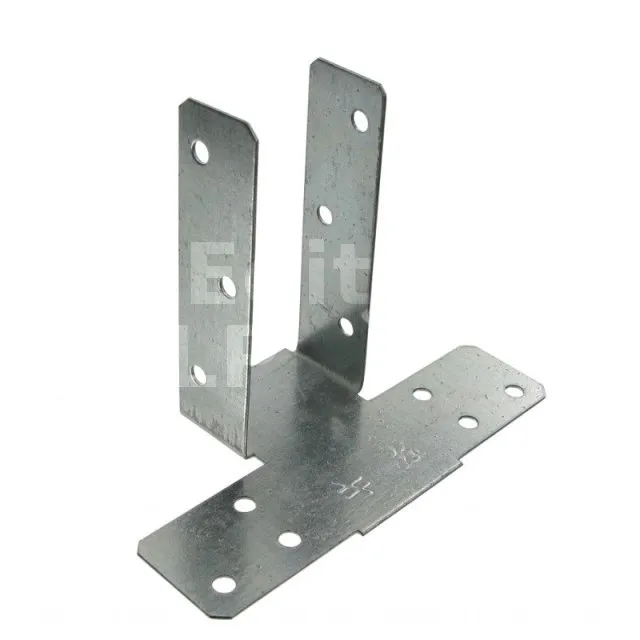

Pied de fermette
Les pieds de fermettes permettent un ancrage rapide et précis des fermettes, chevrons ou solivettes. Le modèle à plat est utilisé principalement pour reprendre des efforts horizontaux. Le modèle plié est plus adapté aux efforts de soulèvement importants.
Caractéristiques
Déclarations de performance : FR-DoP-e07/0317
Agréments techniques : ETA-07/0317
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Epaisseur 1 mm
Avantages
- Les trous de pointes sont décalés afin d’éviter le fendage du bois.
Applications
Support
- Porteur : bois massif, bois lamellé-collé...
- Porté : bois massif, bois lamellé-collé, fermes triangulées...
Domaines d’utilisation
- Pied de fermettes,
- Pied de chevrons,
- Ancrage de solivettes...
Données techniques
Dimensions

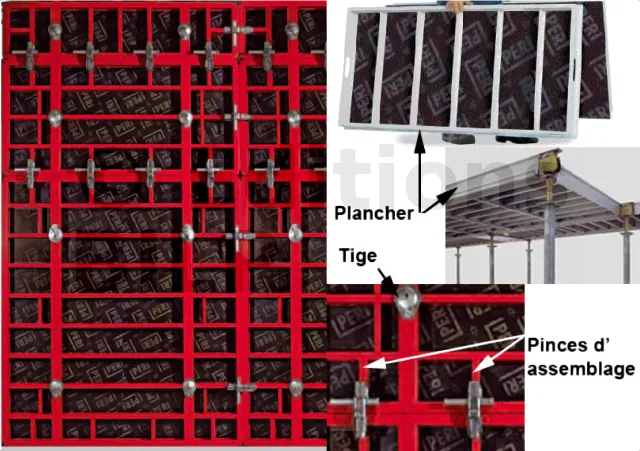

Les coffrages manuportables sont couramment utilisés pour les fondations, la réalisation de massifs, de longrines et de murs de soubassement, entre autres. L’avantage de ce matériel est qu’il ne nécessite pas d’engin de levage.
Ils sont également employés pour le coffrage de dalles, mais les panneaux ne sont pas tout à fait identiques ; ils sont plus légers (en aluminium) et s’utilisent avec un étaiement adapté.
| Références | Dimensions [mm] | Holes | |||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | E | Ep | |
| PFA38 | 38 | 84 | 23 | 114 | 29 | 1 | 12 |
| PFP38 | 38 | 84 | 23 | 114 | 29 | 1 | 12 |
Valeurs Caractéristiques
Les coffrages manuportables sont couramment utilisés pour les fondations, la réalisation de massifs, de longrines et de murs de soubassement, entre autres. L’avantage de ce matériel est qu’il ne nécessite pas d’engin de levage.
Ils sont également employés pour le coffrage de dalles, mais les panneaux ne sont pas tout à fait identiques ; ils sont plus légers (en aluminium) et s’utilisent avec un étaiement adapté.
| Références | Valeurs Caractéristiques - Bois C24 [kN] | |
|---|---|---|
| R2,k | R3,k | |
| PFA38 | 0.1 | 3.8 |
| PFP38 | 3.3 | - |
