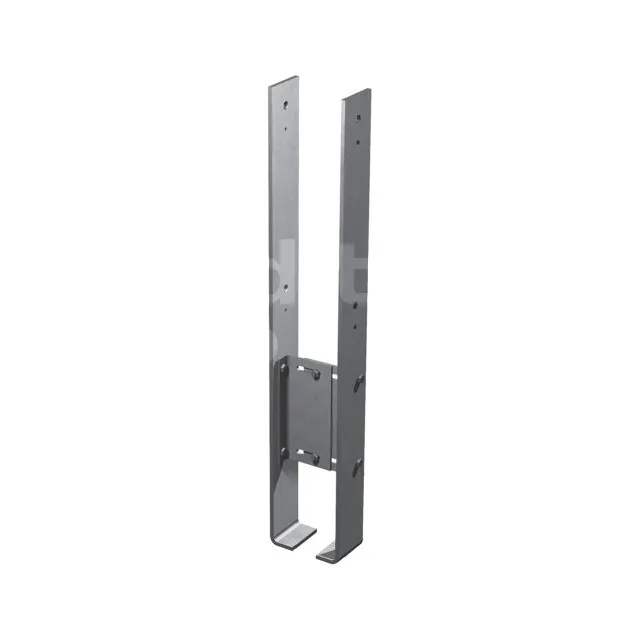

Pied de poteau réglable en largeur - à SCELLER - Réf. CMS
Les pieds de poteaux CMS sont constitués de deux pièces en acier galvanisé pour une utilisation en extérieur. Il s’agit d’un pied de poteau réglable en largeur pour des poteaux allant de 80 à 140 mm.
-
RéférenceCMS
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025, • Finition galvanisation à chaud suivant NF EN ISO 1461,
-
MarqueSIMPSON Strong-Tie
-
Hauteur (C)470mm
-
Hauteur (D)150mm
-
Hauteur (E)200mm
-
Largeur (F)40mm
-
Perçages flancs4xØ6,5 et 4xØ17
-
Epaisseur8mm
-
Charge maximale admissible en compression4.55 tonnes
Caractéristiques
Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285
Matière
- Acier S235JR suivant NF EN 10025,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur 8 mm.
Avantages
- Reprise des moments,
- Pour une structure sans contreventements volontaires,
- Ajustable pour des bois de largeur de 80 à 140 mm,
- Le poteau bois peut être surélevé du béton jusqu’à 200 mm.
Applications
Support
- Porteur : béton.
- Porté : bois massif, bois composite, lamellé-collé
Domaines d’utilisation

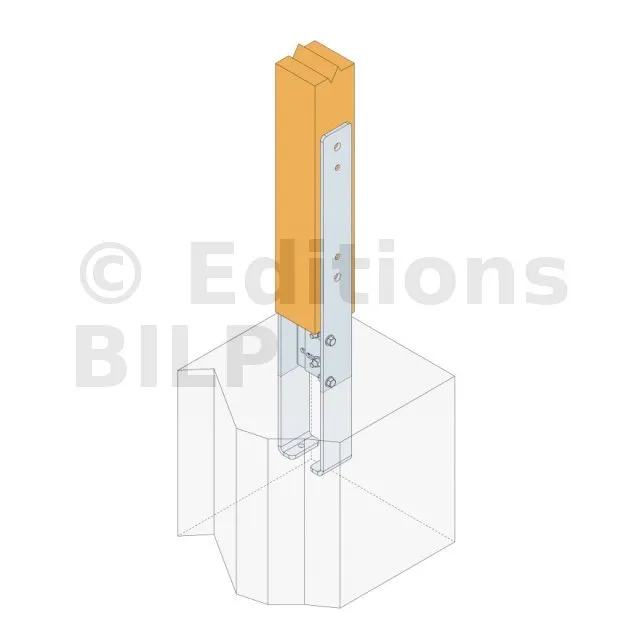

- Le CMS est utilisé pour des structures encastrées (ex : carports ou similaire). Dans tous les cas, il s’agit de structures sans contreventement,

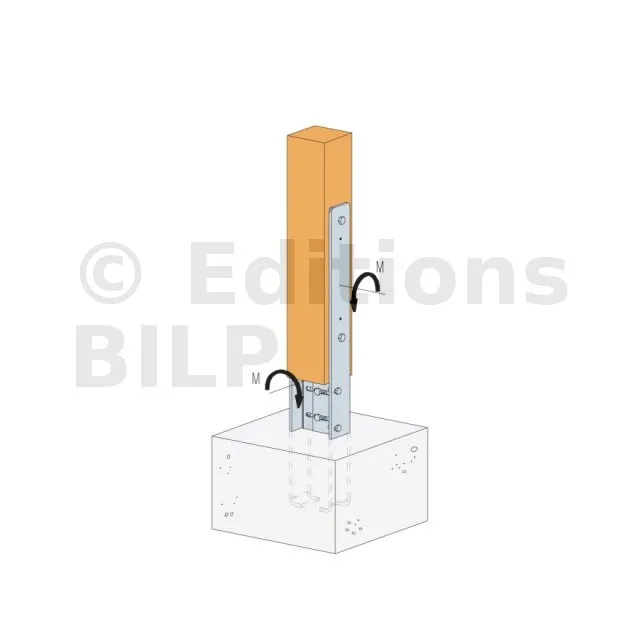

- Le pied de poteau peut reprendre des moments dans les deux directions.
Données techniques

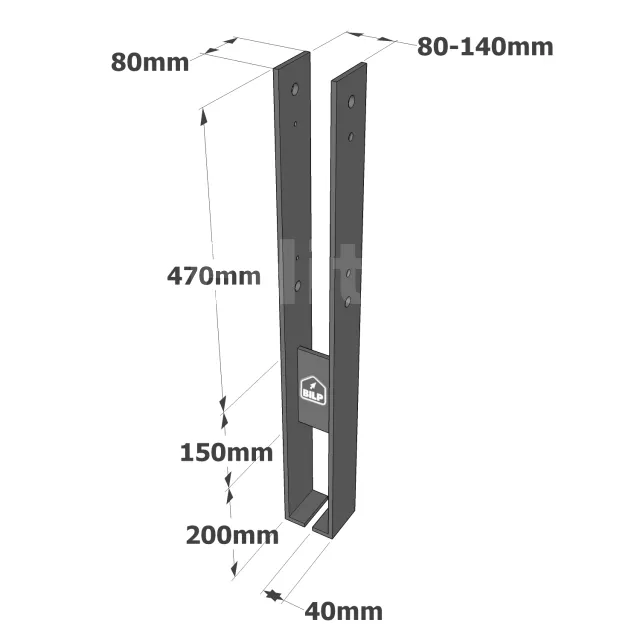

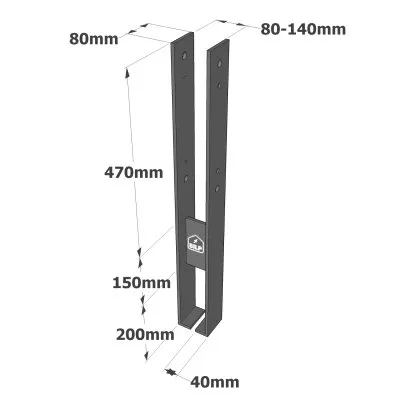

Dimensions
| Références | Dimensions du poteau [mm] | Dimensions [mm] | Perçages flancs | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | A | B | C | D | E | F | t | Ø6,5 | Ø17 | ||
| Min. | Max. | ||||||||||
| CMS | 80 | 140 | 80-140 | 80 | 470 | 150 | 200 | 40 | 8 | 4 | 4 |
Performances du produit
Nous avons déjà vu le coffrage d’une poutre en traditionnel à faible portée et de faible section sur d’autres chantiers. Cependant, sur certains projets, nous serons amenés à réaliser de grandes poutres. Bien que nous gardions le même principe, nous ne pourrons pas utiliser le coffrage traditionnel dans ce cas, mais plutôt des panneaux manu-portables.

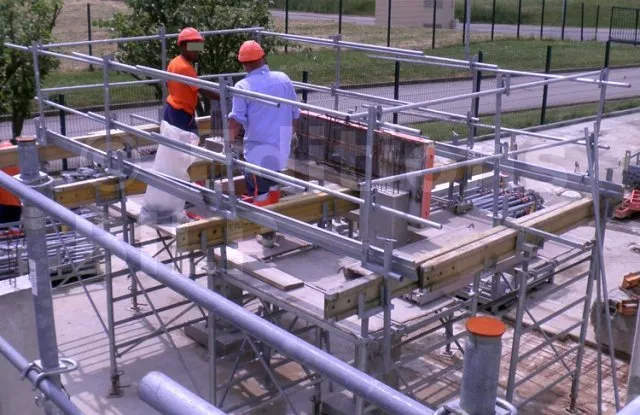

Le coffrage d’une poutre coulée sur place nécessitera une sécurité accrue. Nous devrons donc installer un échafaudage à la hauteur de la poutre en même temps que nous l’étayerons.
Il est important de souligner que chaque poutre repose sur des poteaux ou des murs
| Références | Fixations | Valeurs Caractéristiques - Bois C24 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | R1,k = R2,k [kN] | R3,k [kN] | R4,k [kN] | RM1,k [kNm] | RM2,k [kNm] | |||||
| Quantité | Type | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | ||||
| ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | 80 | 100 | 120 | 140 | |||
| CMS | 2 | M16* | 96.9 | min(74 ; 15/kmod) | min(21.1 ; 19.8/kmod) | min(11.6 ; 7.1/kmod) | 3.9 | 4.8 | 5.8 | 6.8 |
b = largeur du bois [mm]
Avec bulldog type C2 Ø75
Valeurs Caractéristiques simplifiées
| Références | Fixations | Valeurs Caractéristiques - Bois C24 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | R1,k = R2,k [kN] | R3,k [kN] | R4,k [kN] | RM1,k [kNm] | RM2,k [kNm] | |||||
| Quantité | Type | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | ||||
| ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | 80 | 100 | 120 | 140 | |||
| CMS | 2 | M16* | 96.7 | 21.4 | 21.1 | 10.1 | 3.9 | 4.8 | 5.8 | 6.8 |
- Pour le calcul des valeurs caractéristiques simplifiées, kmod a été choisi égal à 0,7
