Pieds de poteau à sceller simple platine - Réf. PPSP90
-
RéférencePPSP90
-
Fabricationfrançaise
-
MatériauAcier S235JR suivant NF EN 10025, finition galvanisation à chaud suivant NF EN ISO 1461
-
MarqueSIMPSON Strong-Tie
-
Epaisseur4mm
-
Conditionnement1 pièce
-
Perçages platine haute4Ø11
-
Largeur (B)70mm
-
Hauteur (F)200mm
-
Diamètre (G)16mm
Pieds de poteau à sceller simple platine
Les pieds de poteau PPSP simple platine à sceller sont utilisés pour ancrer et protéger un poteau de l’humidité et du pourrissement.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- S235JR suivant NF EN 10025.
- Épaisseur : 4 mm.
- Finition galvanisation à chaud suivant NF EN ISO 1461.
Applications
Support :
- Porteur : béton,
- Porté : Bois massif, bois composite, lamellé-collé.
Domaines d’utilisation :
- Poteau de auvent.
- Poteau de pergola.
- Poteau de véranda.

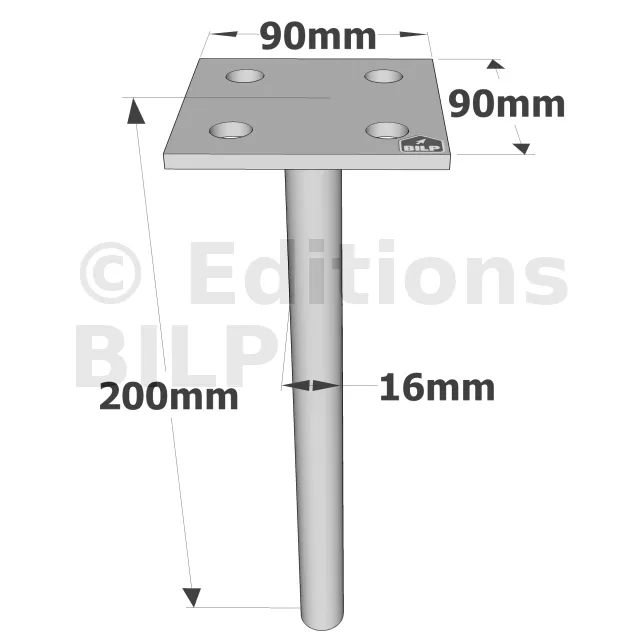

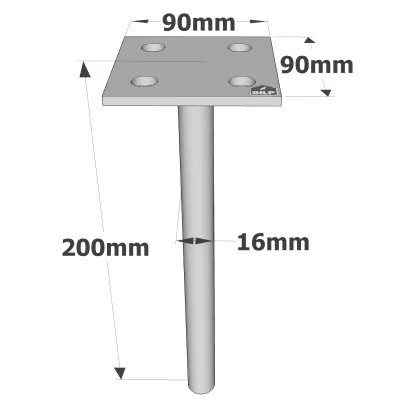

Dimensions et perçages
Il est très difficile d’expliquer par écrit comment crépir (enduire) à la main. Les dessins devraient vous aider à comprendre la technique.
La position du corps et la gestuelle sont des éléments clés de la réussite du projeté.
- Dans un premier temps, il est important de se placer pratiquement parallèle au mur à enduire avec une distance d’environ 40 cm.
- Le corps doit être souple et les gestes précis. La taloche recevant le mortier de réserve est tenue par la main gauche tandis que la truelle de mortier à projeter est tenue par la main droite (pour les gaucher, faire l’inverse).
- La truelle est maintenue comme une raquette de tennis ou de tennis de table en prise revers. Le mouvement est régulier, sous forme d’un arc de cercle, projetant le mortier de bas en haut sans exercer de force.
- Le mortier est appliqué lorsque la truelle forme un angle d’environ 45° et est positionnée à une distance d’environ 20 cm du mur. L’enduiseur doit continuer son geste en le levant pour éviter les coups secs.
Il est conseillé de vous entraîner pendant plusieurs heures avant de commencer à enduire votre mur.
| Références | Dimensions [mm] | Perçages platine haute | |||||
|---|---|---|---|---|---|---|---|
| A | B | F | G | t | Ø11 | Ø12 | |
| PPSP70 | 70 | 70 | 200 | 16 | 4 | 4 | - |
| PPSP90 | 90 | 90 | 200 | 16 | 4 | 4 | - |
| PPSP100 | 100 | 100 | 200 | 20 | 4 | - | 4 |
| PPSP130 | 130 | 130 | 200 | 20 | 4 | - | 4 |
Valeurs caractéristiques simplifiées - Bois sur béton
| Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |
|---|---|---|---|
| Sur poteau | R1,k** | ||
| PPSP70 | 4 | Ø10 | 32.8 |
| PPSP90 | 4 | Ø10 | 34.9 |
| PPSP100 | 4 | Ø10 | 44.2 |
| PPSP130 | 4 | Ø10 | 44.2 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETA-07/0285.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Fixations
Sur poteau :
Sur béton :
- Scellement du rond à béton avec résine AT-HP.
Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (Pré-perçage nécessaire)
Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
