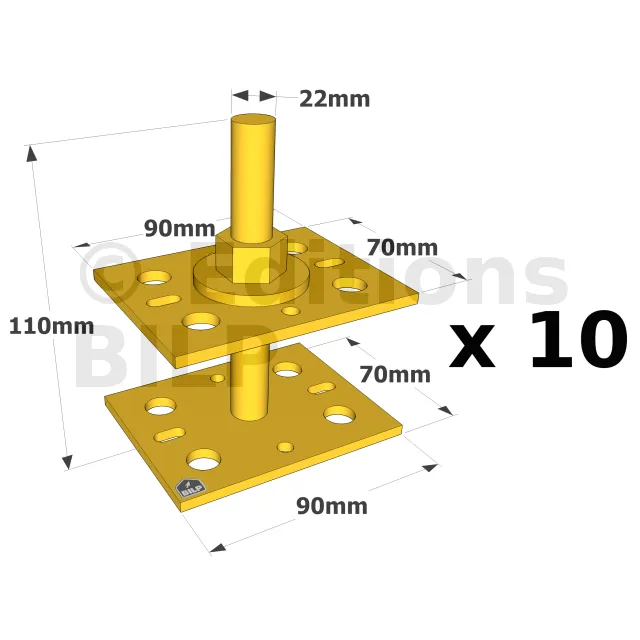

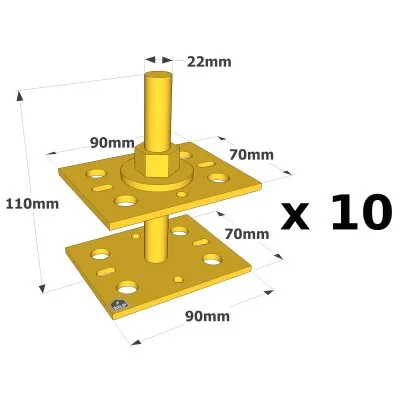

Pied de poteau mini réglable, hauteur (B) : 30 à 90mm, cdt : 10 pièces - Réf. APB7090/100_10
-
RéférenceAPB7090/100_10
-
Epaisseur4mm
-
Fabricationfrançaise
-
MatériauGalvanisation à chaud suivant NF EN ISO 1461
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)90mm
-
Largeur (D)90mm
-
PortéSolive
-
Perçages platine haute4Ø11 - 4Ø6
-
Perçages platine basse4Ø11 - 4Ø6
-
Connexion bois sur support rigideSur poteau : 4Ø10 (boulons ou tirefonds LAG 8x50) ; sur béton : 4Ø10 (goujons WA M8-68/5 ; tige filetée LMAS M8-95/20)
-
Largeur (B)70mm
-
Largeur (E)70mm
-
Charge maximale admissible en compressionParallèle au fil : 1.2 tonnes - Perpendiculaire au fil : 0.92 tonnes
-
Entraxe entre les perçagespetit côté. 37mm - grand coté. 57 mm (platine basse)

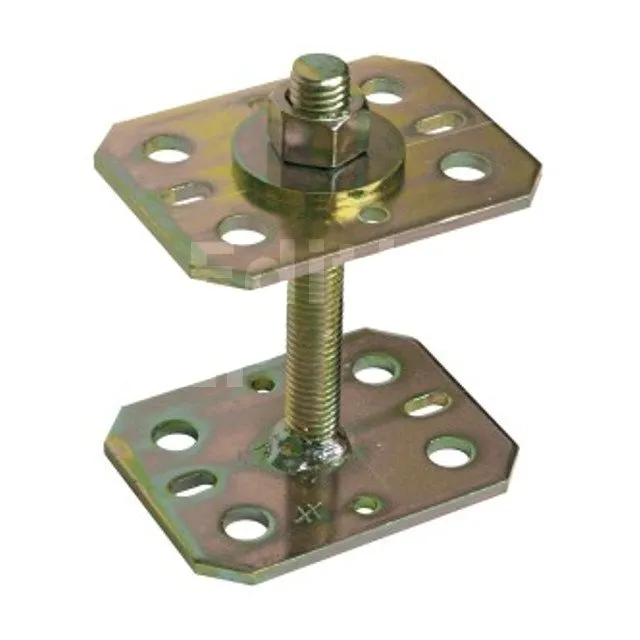

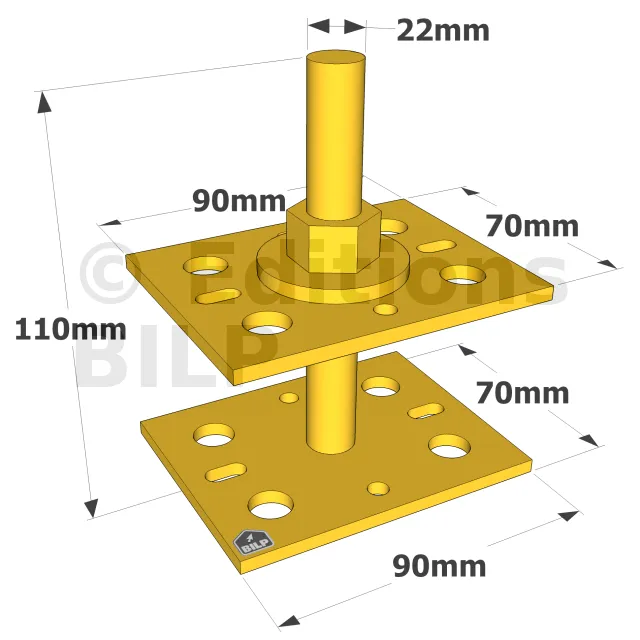

Petit pied de poteau réglable
De petite dimension, les petits pieds de poteaux réglables APB7090 sont particulièrement adaptés à la fixation de garde corps ou de planchers chauffants.
Caractéristiques
Matière
- S235JR suivant NF EN 10025.
- Finition électrozinguée suivant NF EN ISO 2081,
- Épaisseur : 4 mm.
Avantages
- Hauteur réglable avec une faible garde au sol
- Adapté aux constructions plus légères.
Applications
Support
- Porteur : bois, béton, acier.
- Porté : bois massif, bois composite, bois lamellé collé.
Domaines d’utilisation
- Fixation de garde corps,
- Fixation de barrière intérieure,
- Fixation de planchers chauffants...
Données techniques

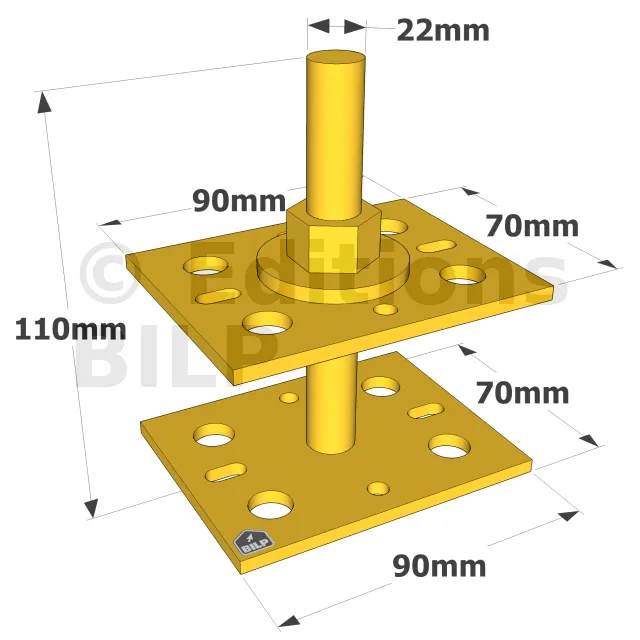

Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|

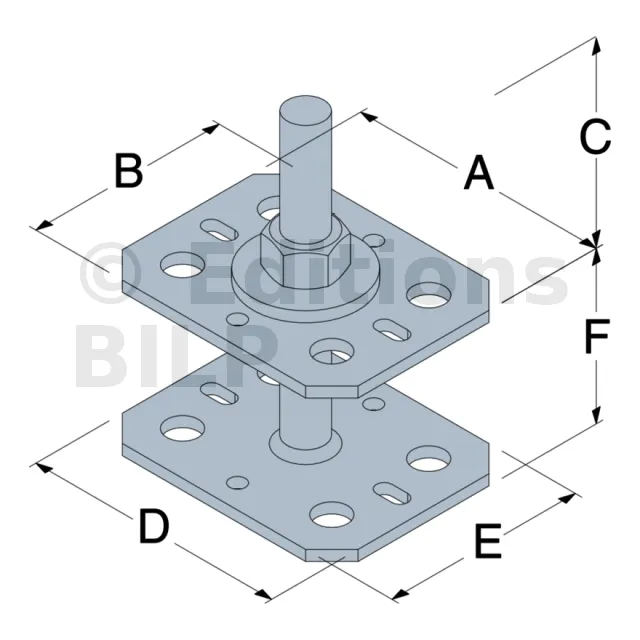

A | B | D | E | F | G | t | Ø11 | Ø6 | Ø11 | Ø6 | |
APB7090/100 | 90 | 70 | 90 | 70 | 30-90 | 14 | 4 | 4 | 4 | 4 | 4 |

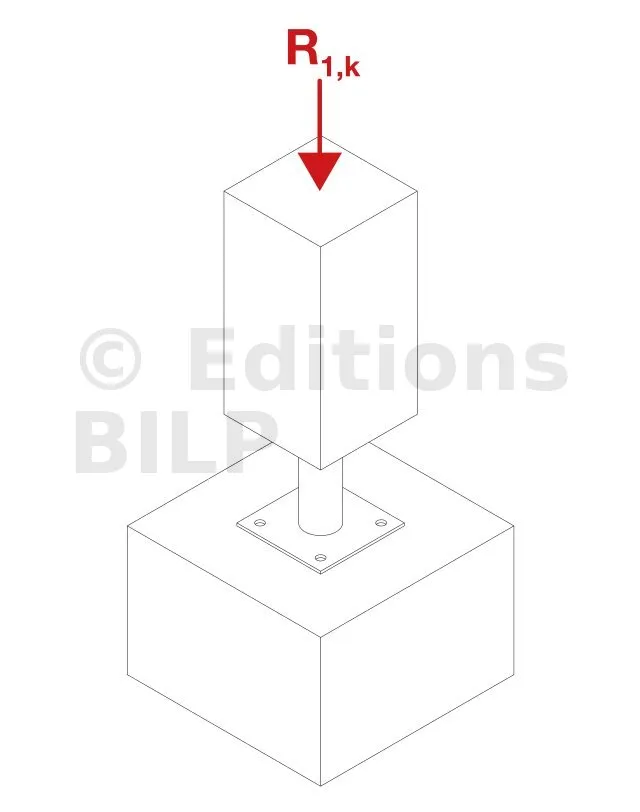

Valeurs caractéristiques - Bois sur béton
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k* | ||||
Quantité | Type | Quantité | Type | Parallèle au fil | Perpendiculaire au fil | |
APB7090/100 | 4 | Ø10 | 4 | Ø10** | 25.6 | 20.3 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 2, kmod = 0,8 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Boulons.
- Tirefonds LAG 8x50.
- SSH Ø8x40
Sur béton : - Cheville mécanique : Goujon WA M8-68/5 ou goujon FM 753 EVO M8x68/5 ou alternative FM-753 M8x68/7 3DG (revêtement adapté pour un usage en extérieur).
- Ancrage chimique : Résine AT-HP + Tige filetée LMAS M8-95/20.

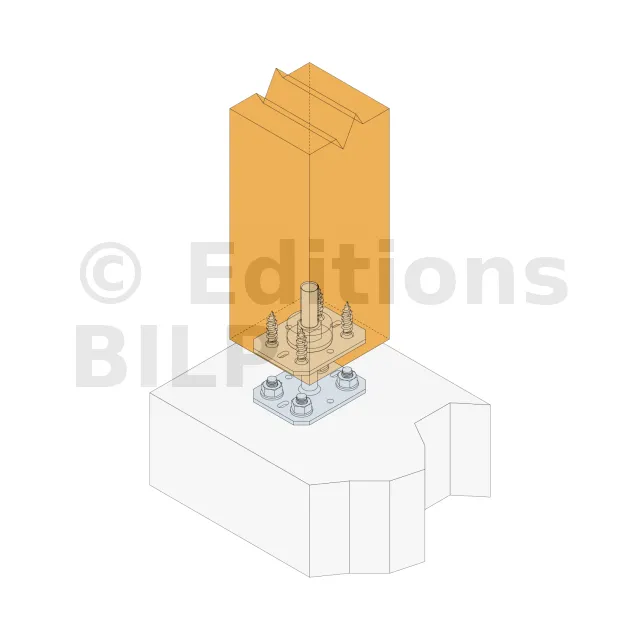

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG ou SSH Ø8x40 (pré-perçage nécessaire)
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
ATTENTION : pour l’installation de ce pied de poteau, la section de bois maximale préconisée est 150 x 150 mm.
