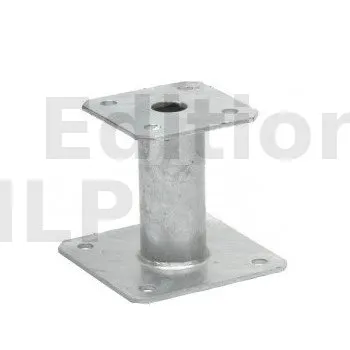

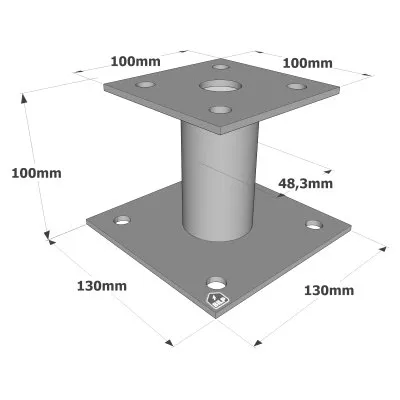

Pied de poteau fixe, corps rond, hauteur : 100 mm - Réf. PPA100

EN STOCK
Expédition immédiate disponible pour 56 unité(s).
16€59
  HT  / Pied de poteau
(19.91 € TTC)

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    PPA100
  • Epaisseur
    4mm
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461
  • Marque
    SIMPSON Strong-Tie

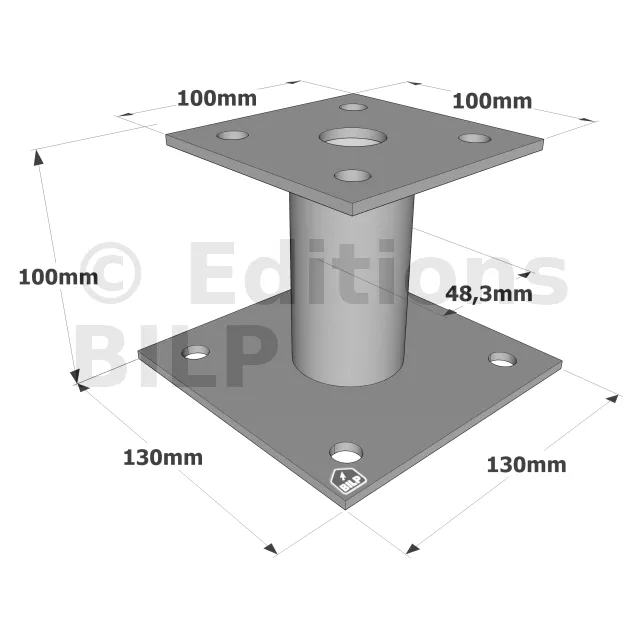

  • Largeur (A)
    100mm
  • Profondeur (B)
    100mm
  • Largeur (D)
    130mm
  • Profondeur (E)
    130mm
  • Hauteur (F)
    100mm
  • Diamètre (G)
    48.3mm
  • Perçages platine haute
    4Ø12
  • Perçages platine basse
    4Ø12
  • Charge maximale admissible en compression
    4.03 tonnes

Pieds de poteau fixes

Le pied de poteau fixe polyvalent PPA est couramment utilisé dans les applications structurelles.

Caractéristiques :

Matière :

  • Acier S235JR suivant NF EN 10025.
  • Galvanisé à chaud suivant NF EN ISO 1461,
  • Épaisseur : 4 mm.

Avantages :

  • Aucun usinage nécessaire,
  • Pour des assemblages plus esthétiques, ce pied de poteau existe en finition noire (réf. PPA100PB).

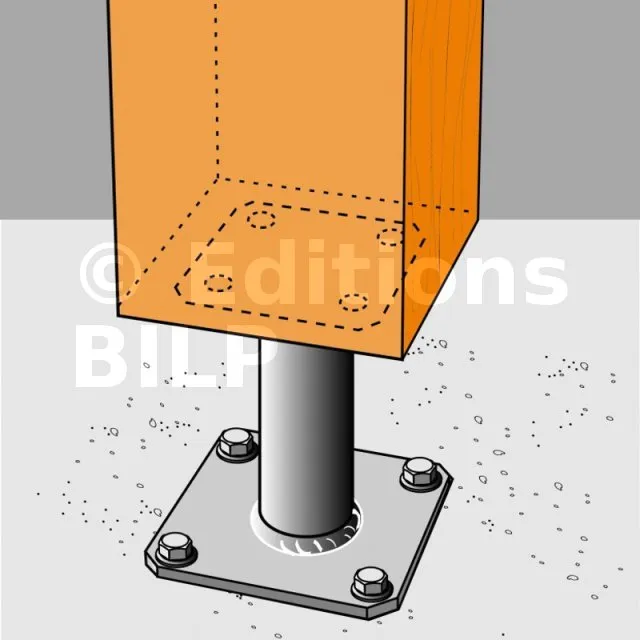

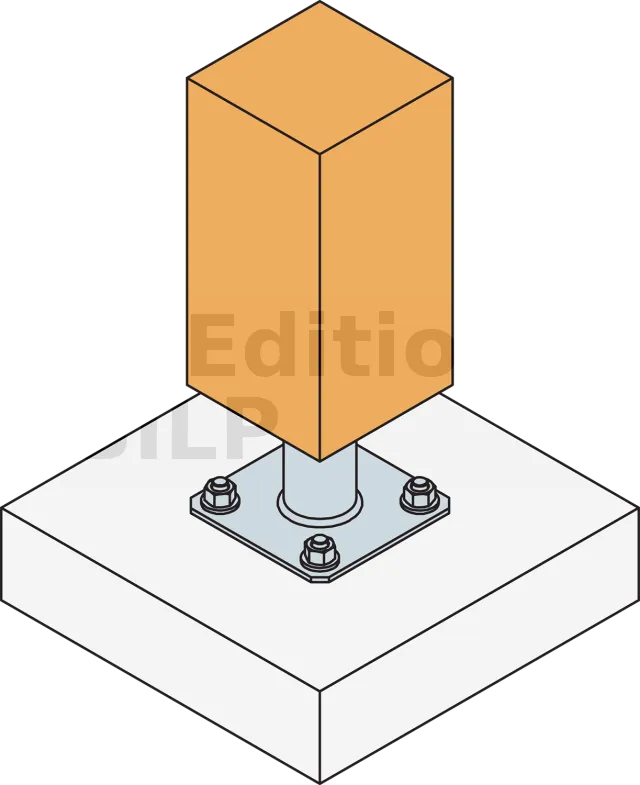

Applications

Support :

  • Porteur : bois massif, bois lamellé-collé, béton.
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation :

  • Poteaux de auvent
  • Pergolas,
  • Vérandas...

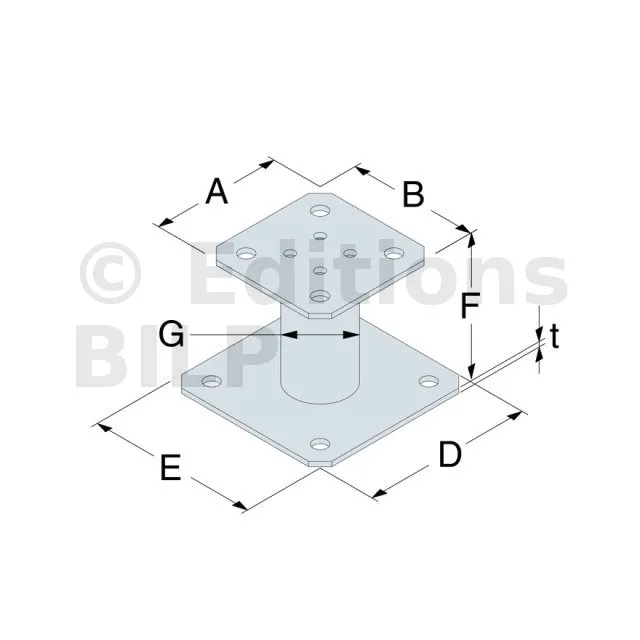

Dimensions et perçages

Dimensions


RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B D E F G t Ø12 Ø12
PPA100 100 100 130 130 100 48.3 4 4 4
PPA150 100 100 130 130 150 48.3 4 4 4

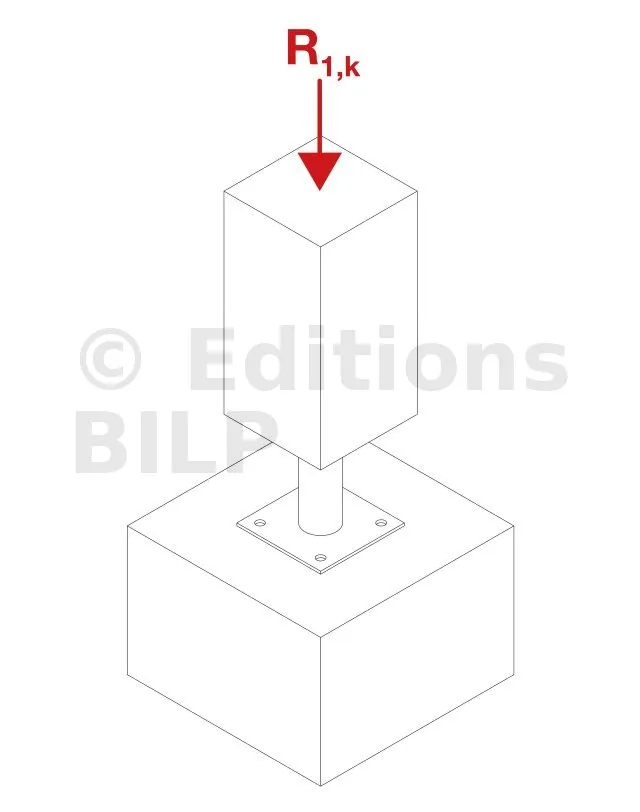

Valeurs caractéristiques
RéférencesValeurs caractéristiques - Bois sur béton
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k
Qté Type Qté Type
PPA100 4 Ø10x80 4 Ø10* 78.5 / kmod^0.4
PPA150 4 Ø10x80 4 Ø10* 78.5 / kmod^0.4

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG Ø10x80 ou vis SSH Ø10x80 (ref 75152)

Valeurs caractéristiques simplifiées
RéférencesValeurs caractéristiques - Bois sur béton
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k*
Qté Type Qté Type
PPA100 4 Ø10x80 4 Ø10** 85.7
PPA150 4 Ø10x80 4 Ø10** 85.7

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage dans notre boutique pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Les vis Ø10x80 pour fixation du poteau peuvent être des tirefonds LAG Ø10x80 ou vis SSH Ø10x80 (ref 75152)
