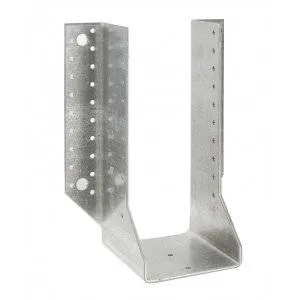

Grands sabots à ailes extérieures, gamme GSE CLASSIQUE (épaisseurs 2,5mm ou 4mm, profondeur 110mm), pour fixation sur BOIS - SUR MESURE
Le GSE couvre une très large panel de mise en oeuvre en bois massif et lamellé-collé : hauteurs et largeurs de sections de bois plus importantes que le GLE.

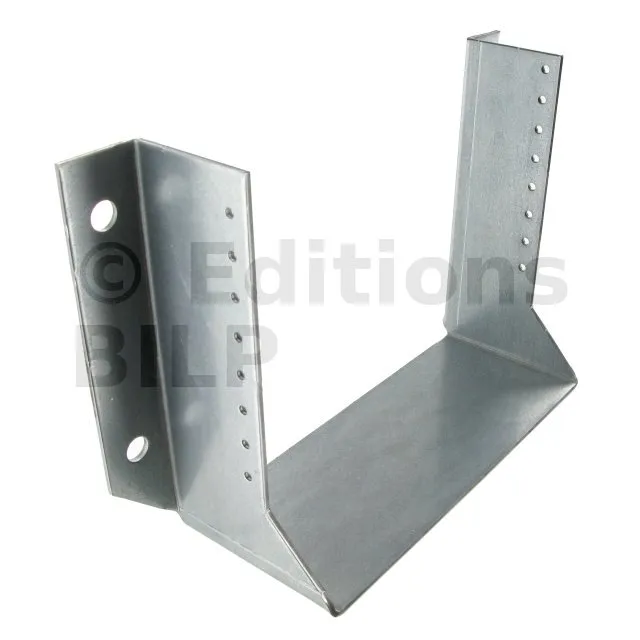

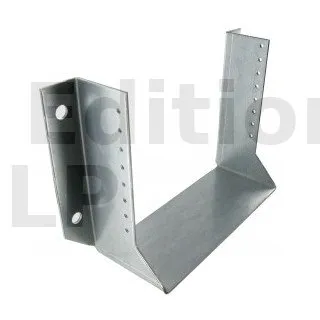

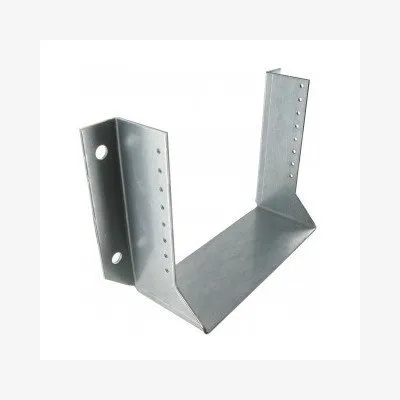

Sabots à ailes extérieures, gamme GSEXL GRANDE LARGEUR
A la différence des GSE, les sabots à ailes extérieures grande largeur GSEXL sont utilisés pour des largeurs de 201 mm à 270 mm.
Caractéristiques des sabots à ailes extérieures GSEXL :
Les caractéristiques des sabots à ailes extérieures GSEXL offrent de nombreux avantages :
- La largeur de 201 à 270 mm garantit une meilleure répartition des forces, réduisant les risques de déformation ou d’affaissement pour des structures larges et volumineuses.
- Grâce à une épaisseur de 4 mm, ces sabots en acier inoxydable supportent des charges élevées, garantissant la sécurité et la durabilité des structures.
- La profondeur de 110 mm assure une insertion profonde et sécurisée dans les structures en béton.
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 4 mm.
Dimensions
| Références | Dimensions [mm] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Perçages sur porteur | Perçages sur porté | |||
| Min. | Max. | Ø14 [mm] | Ø5 [mm] | ||||||
| GSEXL720/4X | 201 | 270 | (720-A)/2 | 110 | 41.5 | 4 | 4 | 16 | |
| GSEXL1020/4X | 201 | 270 | (1020-A)/2 | 110 | 41.5 | 4 | 6 | 30 | |
Avantages :
- Robustesse et fiabilité : Les sabots à ailes extérieures de la gamme GSEXL Grande Largeur sont spécialement conçus pour répondre aux exigences des professionnels de la charpente. Ils offrent une solution robuste et fiable pour une variété de matériaux et d’applications, notamment en bois massif, bois composite, bois lamellé-collé, béton, acier, et maçonnerie creuse.
- Résistance au feu : Conformes à l’Eurocode 5, ces sabots de charpente offrent une résistance au feu de 30 minutes, garantissant ainsi la sécurité des structures dans les situations critiques. Cette caractéristique est essentielle pour les bâtiments où la protection contre l’incendie est une priorité.
- Polyvalence des matériaux : Ces fixations sont adaptées à une large gamme de matériaux, incluant le bois massif, le bois composite, le bois lamellé-collé, ainsi que le béton, l’acier, et la maçonnerie creuse. Cette polyvalence permet de les utiliser dans divers contextes de construction, offrant ainsi une flexibilité maximale aux charpentiers.
Applications des sabots des charpentes à ailes extérieures GSE grande largeur
Les sabots de la gamme GSEXL Grande Largeur sont extrêmement polyvalents et peuvent être utilisés dans de nombreuses situations :
- Solives et pannes : parfaits pour fixer solidement les éléments horizontaux de la charpente, ces connecteurs de charpente assurent une structure stable et durable sur de fondations en béton.
- Poutres lisses et montants de bardage : Ils permettent une fixation fiable des revêtements extérieurs, garantissant une finition propre et esthétique.
- Butées de chevrons : Essentiels pour renforcer les points de jonction entre les chevrons, ces sabots augmentent la robustesse de la toiture.
- Renforcement d’assemblages existants : parfaits pour les travaux de rénovation, ils consolident les structures en bois déjà en place, améliorant ainsi leur durabilité et leur stabilité.
- Fixation de structures lourdes sur béton : conviennent aux projets nécessitant une fixation solide entre des structures en bois (poutres, poteaux) et des fondations en béton.
Fixations :
Pour une fixation sur du béton, il est conseillé d’opter pour des boulons d’ancrage ou des tiges filetées. Ces fixations suffisamment longues pénètrent profondément dans le béton et garantissent une solidité maximale. Il est conseillé de pré-percer le béton avant l’installation pour éviter tout risque de fissuration. L’utilisation de chevilles chimiques peut également augmenter la résistance de l’ancrage, surtout pour des charges dynamiques. En fonction de la nature de la structure, des renforts supplémentaires tels que des plaques de fixation ou des entretoises peuvent être ajoutés pour améliorer la stabilité et répartir les charges de manière plus uniforme.
Mise en oeuvre
Fixations
Sur porté :
- Pointes annelées CNA Ø4,0 x 50 mm.
- Vis CSA Ø5.0 x 40 mm.
Sur porteur :
Support acier :
- Boulons Ø12 mm.
Support béton :
- Ancrage mécanique Ø12 mm type BOAX-II M12-103/5.
- Ancrage chimique : tige filetée Ø12 mm : LMAS M12-150/35 avec résine AT-HP.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

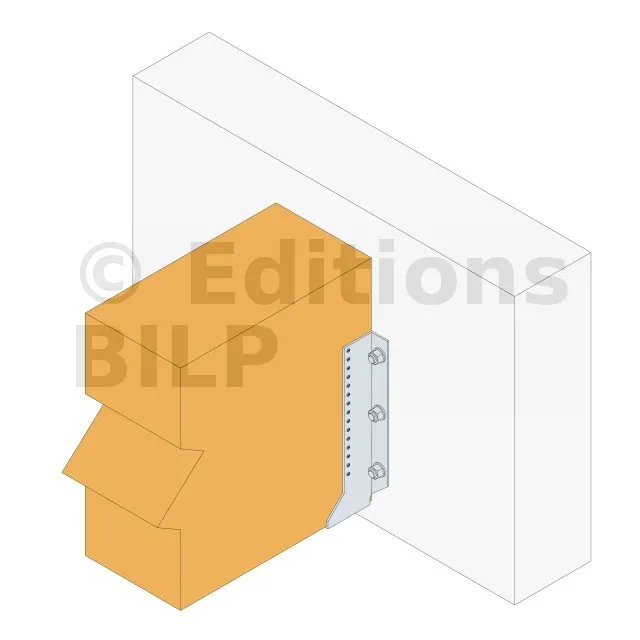

Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
Un angle de 45° est formé par les diagonales d’un carré, comme illustré sur l’image ci-dessus.

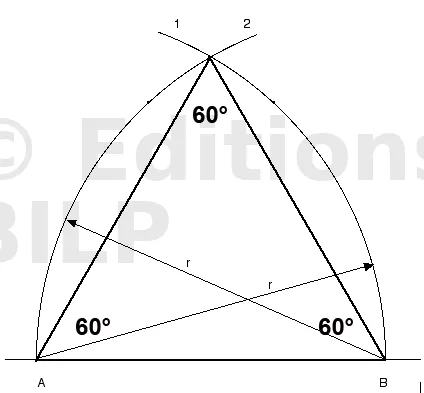

Un angle de 60° est formé dans un triangle équilatéral (3 côtés et 3 angles égaux à 60°). Dans un triangle, la somme des 3 angles est égale à 180°, donc 180:3=60.
