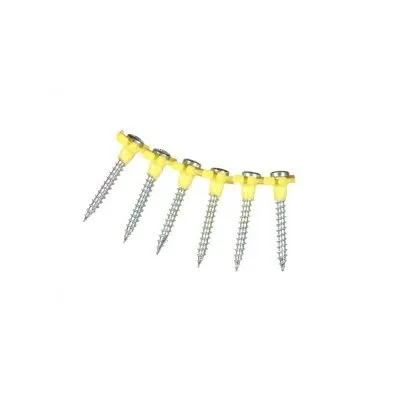

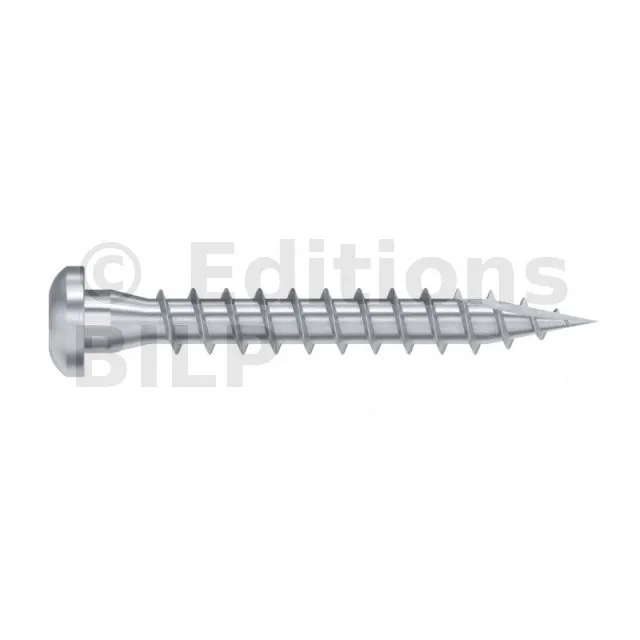

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X50T

bientôt DISPO
Expédition estimée dans 10 jours.
164€04
  HT  / bande de 1000 pièces
(196.85 € TTC)
    • 50mm
    • Acier électrozingué blanc
    • SIMPSON Strong-Tie
    • Bande de 1000 pièces
  • Autres choix

  • Référence
    CSA5.0X50T
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Diamètre (D1)
    4.85mm
  • Empreinte
    T-20
  • Diamètre de la tête
    8.3mm
  • Longueur du filet
    44mm

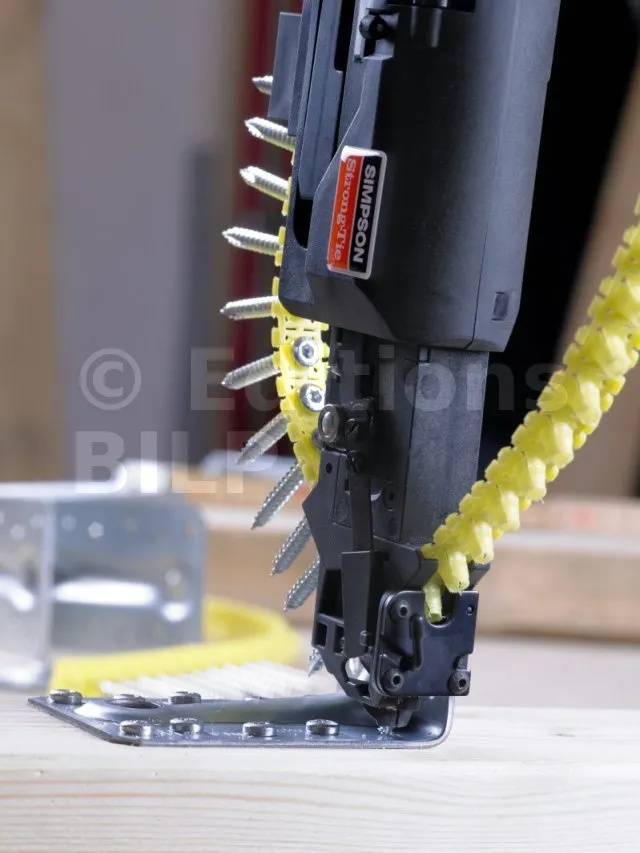

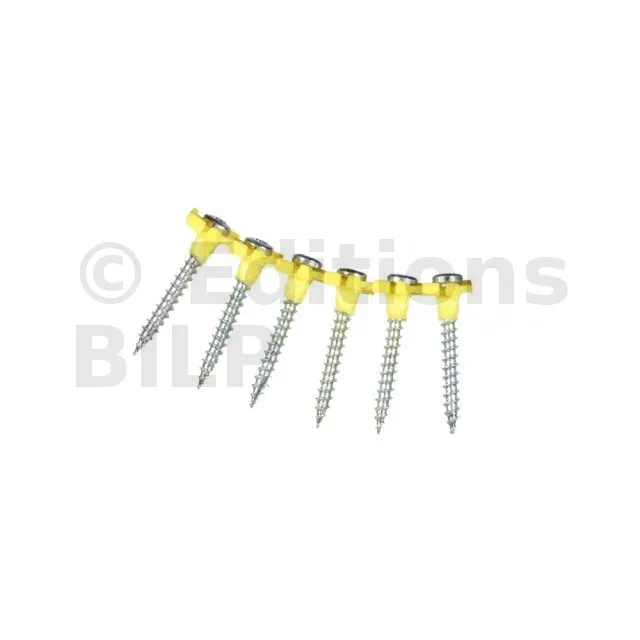

Vis en bande pour connexion bois

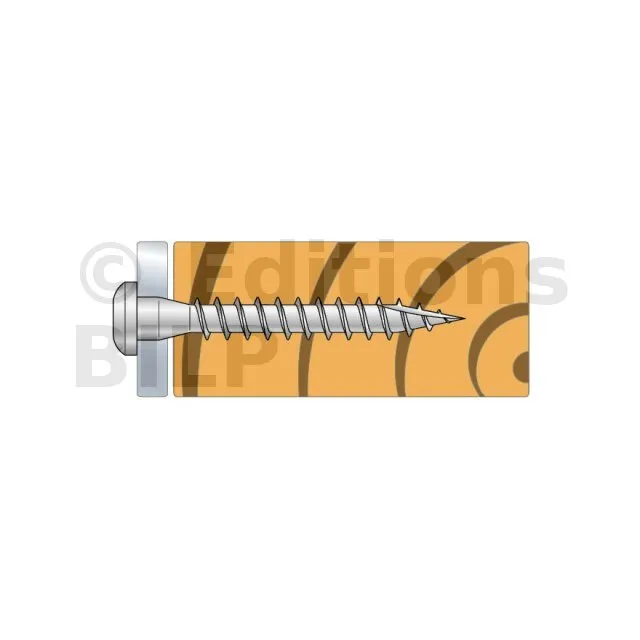

Les vis en bande CSA-T facilitent la mise en œuvre des équerres et des connecteurs sur support bois. La tête conique assure un contact complet avec le connecteur ce qui favorise la transmission des efforts.

Caractéristiques

Agréments techniques : ETA-04/0013 ;
Déclarations de performance :FR-DoP-e04/0013 ;

Matière

  • Revêtement électrozingué blanc

Avantages

  • Le filetage spécifique au bois permet une pénétration facile et rapide dans le bois : pas de fendage du bois,
  • Marquage CE : valeurs de charges caractéristiques (cisaillement et arrachement) aux Eurocodes 5.

Applications

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé...
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d’utilisation

  • Sabots de charpente,
  • Equerres d’assemblage,
  • Plaques perforées,
  • Feuillards...

Données techniques

Dimensions et Valeurs Caractéristiques

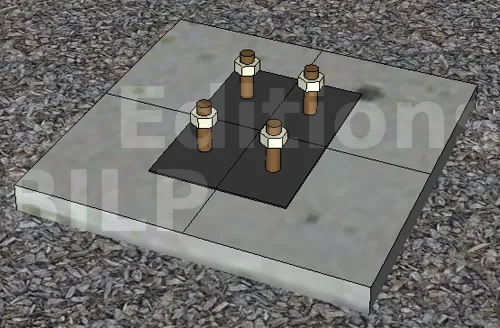

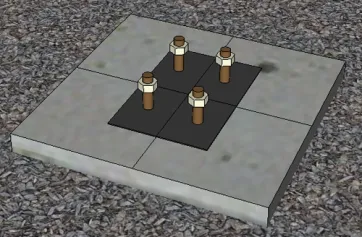

Les ancrages terminés
La définition

Pièce métallique composée d’une plaque pré percée, fixée à des ancrages scellés dans le béton. Ces barres d’ancrage sont terminés par un filetage en partie extérieure, recevant des écrous. Cette platine recevra les poteaux métalliques fixés par boulonnage. C’est pourquoi son positionnement doit être précis, tant en alignement dans les deux sens, qu’en altimétrie.


RéférencesDimensions [mm]Vitesse max. de rotation [r/min]Valeurs Caractéristiques - Bois C24 [kN]
d l dh d1 lg Embout Rlat.k Rax.k
CSA5,0X35T 4.85 35 8.3 3.15 29 T20 2500 1.99 2.11
CSA5,0X50T 4.85 50 8.3 3.15 44 T20 2500 2.63 3.2



Les capacités sont données pour une épaisseur de tôle d’acier de 2 mm et du bois C24. Pour déterminer les capacités pour d’autres épaisseurs d’acier et/ou qualités de bois, veuillez vous référer à ETA-04/0013.
