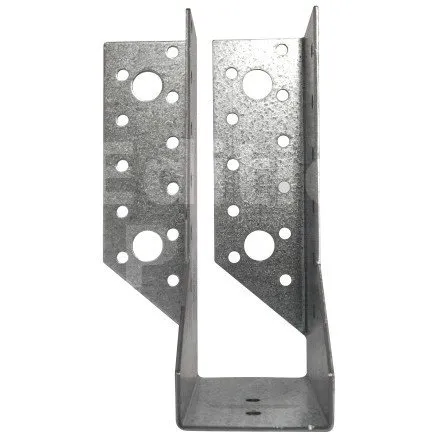

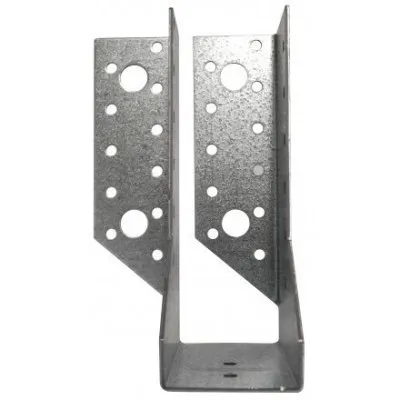

Sabots aile repliée à l’intérieur
Séries JHR (droite), JHL (gauche)
Sabots ailes repliée à l’intérieur
Les sabots à ailes repliées JHR/L, versions gauche et droite, sont conçus pour une fixation optimale des solives dans les angles, offrant la même performance que les SAE.
Caractéristiques :
Les sabots à ailes repliées Séries JHR et JHL sont conçus en acier galvanisé, ce qui leur confère une résistance accrue à la corrosion et une grande durabilité, même dans des environnements extérieurs.
L’acier utilisé est généralement de type S235, offrant une excellente combinaison de rigidité et de souplesse, garantissant une solidité suffisante tout en permettant une légère flexibilité sous contraintes. Les sabots existent en différentes dimensions (2 et 4 mm), adaptées aux diverses épaisseurs de bois et aux charges supportées.
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 mm.
Dimensions
| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø5 [mm] | Ø13 [mm] | Ø5 [mm] | |
| JHR34462 | 46 | 147 | 84 | 41.5 | 86 | 2 | 22 | 4 | 12 |
| JHL34462 | 46 | 147 | 84 | 41.5 | 86 | 2 | 22 | 4 | 12 |
Valeurs caractéristiques - Solive sur poutre - Clouage total
Les balcons se posent après le coffrage du plancher mais en général, avant le coulage de celle-ci, car les fers porteurs du balcon seront bien positionnés dans la dalle.
Leur étaiement est important car avec leur poids important l’ensemble pourrait basculer.
| Références | Valeurs caractéristiques - Bois sur bois - Clouage total | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||
| Porteur | Porté | R2.k | R1.k | |||
| Qté | Type | Qté | Type | |||
| JHR34462 | 22 | CNA4.0x50 | 12 | CNA4.0x35 | 13.3 | 8.8 |
| JHL34462 | 22 | CNA4.0x50 | 12 | CNA4.0x35 | 13.3 | 8.8 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
Fixations
Sur les ailes :
- Pointes annelées CNA Ø4,0 x 50 mm.
Sur les flancs :
- Pointes annelées CNA Ø4,0 x 35 mm.

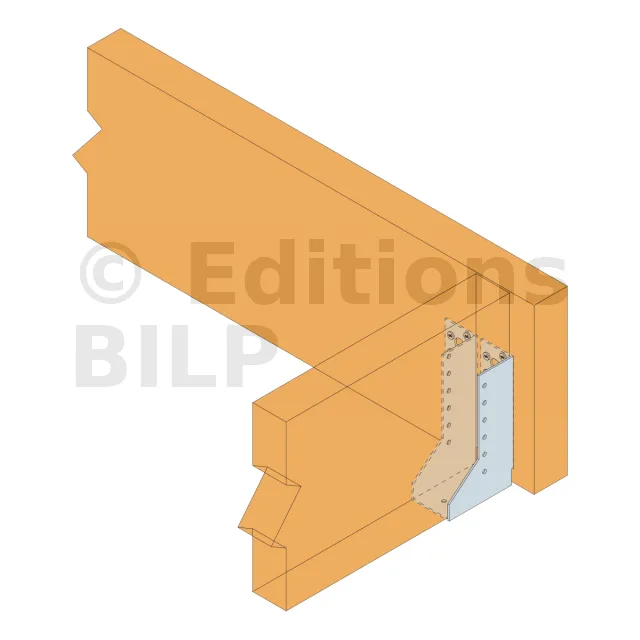

Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Applications des sabots à ailes repliées à l’intérieur :
1. Charpente
- Utilisés pour fixer les arêtiers et les chevrons, les sabots à ailes repliées assurent une connexion solide et durable.
- Ils jouent un rôle important dans la construction de la couverture et de la toiture, garantissant la stabilité de l’ensemble de la structure.
2.Ossature bois
- Idéaux pour les constructions en ossature bois, ces sabots permettent de fixer les poutres et les poteaux de manière sécurisée.
- Ils sont également utilisés dans le montage des chalets et des bardages, offrant une solution fiable pour les assemblages structuraux.
- Pergolas et abris de jardin : permet une répartition égale du poids, assurant la stabilité de l’ensemble.
- Clôtures et solivages : offrent une solution fiable pour créer des structures solides
Avantages des sabots à ailes repliées à l’intérieur sur l’ossature bois
- Robustesse : Fabriqués en acier galvanisé, ces sabots JHR sont extrêmement résistants à la corrosion et garantissent une longue durée de vie, réduisant les coûts de maintenance et de remplacement à long terme.
- Résistance mécanique : Les ailes repliées augmentent la surface de contact avec la pièce de bois, améliorant ainsi la répartition des forces et réduisant les points de tension.
- Discrétion : Les ailes repliées à l’intérieur permettent une intégration discrète dans les structures en bois, préservant l’esthétique de la construction.
- Polyvalence : Adaptés à une variété d’applications, des charpentes aux menuiseries, Ces connecteurs de charpente offrent une solution flexible pour de nombreux projets.
- Facilité d’installation : Les sabots en acier galvanisé peuvent être fixés avec des vis, des clous ou des boulons, facilitant ainsi leur installation et assurant une connexion solide. De même, les multiples perforations offrent un large éventail de choix en termes de fixations, permettant une adaptation rapide à différents types de projets.
Types de fixations pour les sabots à ailes repliées à l’intérieur
1. Vis de fixation
Les vis sont largement utilisées pour leur capacité à offrir une grande force de serrage et une excellente résistance à l’arrachement. Les vis à bois autotaraudeuses sont recommandées, particulièrement celles avec une tête large pour une meilleure répartition de la charge sur le bois.
2. Clous
Les clous à tige annelée ou torsadée sont souvent utilisés dans les projets de construction en bois où une fixation rapide est nécessaire. Ces clous offrent une meilleure tenue que les clous droits, car leurs rainures permettent de s’ancrer plus fermement dans le bois.
3. Boulons
- Pour les assemblages nécessitant une force de maintien maximale, les boulons sont la solution idéale.
- Ils offrent une fixation extrêmement solide et sont particulièrement recommandés pour les structures porteuses.
4.Tiges filetées :
Dans certains projets où les charges sont importantes et une résistance maximale est requise, l’utilisation de tiges filetées peut être une solution idéale. Ces fixations permettent une grande force de serrage et sont adaptées aux structures devant résister à des forces dynamiques, comme des tempêtes ou des charges variables.
