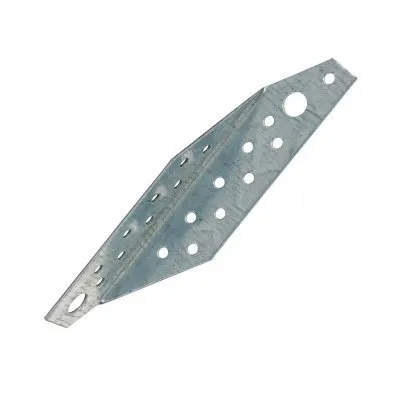

Patte de solivage trapézoïdale
Patte de solivage trapézoïdale
Les pattes de solivage droite ou gauche PSTD/G permettent d’assembler deux pièces de bois se chevauchant à 90°.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
- Épaisseur : 1,5 à 2 mm selon les modèles.
Avantages :
- Polyvalence d’utilisation pour la fixation d’éléments bois se croisant à 90°.
Applications
Support :
- Porteur : assemblage pour fermettes entre 2 éléments perpendiculaires,
- Porté : bois massif, bois lamellé-collé, bois et profilés composites.
Domaines d’utilisation :
- Fixation d’éléments bois se croisant à 90°.
Données techniques
Dimensions et valeurs caractéristiques
Stockage des boîtes, des racks ou des palettes sur un sol plat et propre. Pour assurer la stabilité des racks, sortez les palettes de stabilité. Les prémurs doivent toujours rester sanglés dans le box.
Stockage des palettes sur un sol plan, avec un calage au sol et les cales doivent toutes être alignées en superposition.
| Références | Dimensions [mm] | Perçages | Nb. pointes par connecteur | Résistances caractéristiques [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | Ep. | Pointes | Boulons | CNA4.0x35 | CNA4.0x50 | ||||||
| Nb. | Diamètre | Nb. | Diamètre | R1,k | R2,k | R1,k | R2,k | |||||||
| PSTD180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
| PSTG180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
